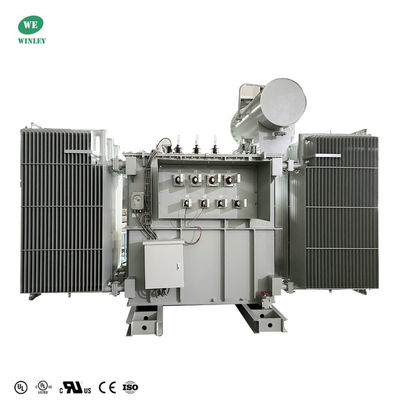

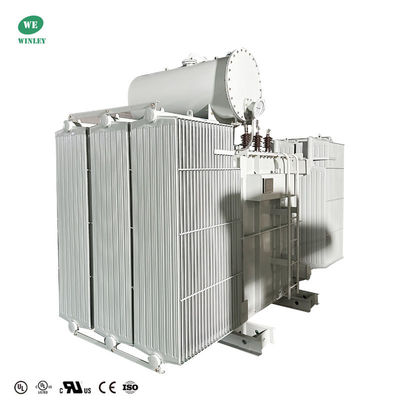

6500 Kva Trafo Merkezi Güç Transformatörü Yükseltici 480V'tan 13800V'a Çift Bölünmüş Güneş Transformatörleri

Marka Adı:	WINLEY
Model Numarası:	S-6500/13.8
Adedi:	1 birim
fiyat:	$1000-$150000
Paketleme Ayrıntıları:	Kontrplak Kasa
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE,ISO

Alt istasyon transformatörü

Operasyon:

Yükseltme

Kapasite:

6500Kva

Birincil voltaj:

480Y/277-480Y/277

İkincil voltaj:

13800V

Vektör grubu:

Dyn11,yn11

Soğutma sınıfı:

Onan; Kendi kendine soğutulmuş

Standart:

IEC60076

Yetenek temini:

500set/ay

Vurgulamak:

6500KVA Trafo Merkezi Transformatörü

480V - 13800V Güç Transformatörü

Dyn11

yn11 Yağ Tipi Transformatör

Ürün Tanımı

6500 Kva Trafo Merkezi Güç Transformatörü Yükseltici 480V - 13800V Çift Bölmeli Güneş Transformatörleri

Bir Güneş Çift Bölmeli Yükseltici Transformatör, güneş enerjisi sistemleri için özel olarak tasarlanmış bir transformatördür. Güneş panellerinden (veya bir invertörden) gelen düşük voltajlı çıkışı, şebeke bağlantısı veya enerji depolama için uygun daha yüksek bir voltaja verimli bir şekilde yükseltmek için çift bölmeli sargılar kullanır. Transformatör, girişi iki ayrı sargı arasında böler ve elektriksel izolasyonu koruyarak yükseltir, böylece hem verimliliği hem de güvenliği artırır.

Trafo Merkezi Transformatörü Ana Verileri

No.	Ayrıntılar	Birim	Özellikler
1	Tip	~	yağlı, koruyucu tip
2	Nominal güç	kVA	6500
3	Güç 1	kVA	3700KVA, Maks. akım 6000A
4	Güç 2	kVA	2800KVA, Maks. akım 4500A
5	Faz sayısı	~	3
6	Birincil gerilim	V	480Y/277-480Y/277
7	Birincil bağlantı 1	~	(4) 16 delikli kürek
8	Birincil bağlantı 2	~	(4) 12 delikli kürek
9	İkincil gerilim	V	13800
10	İkincil bağlantı	~	(3) 15kV Porselen burç
11	Kademe tipi	~	devre dışı
12	Kademe aralığı	%	±2*2.5%
13	Soğutma yöntemi	~	ONAN
14	Nominal frekans	Hz	60
15	Vektör grubu	~	Dyn11,yn11
16	İzolasyon sınıfı	~	A
17	Ortam sıcaklığı	℃	-10 ila 40 arası
18	Sıcaklık artışı	K	65

Trafo Merkezi Güç Transformatörü Çizimi

Çift Bölmeli Transformatörlerin Özellikleri

Geliştirilmiş termal dağılım - Çekirdeği ve sargıyı iki simetrik yarıya bölmek, ısı üretimini eşitler, sıcak noktaları azaltır ve soğutmayı iyileştirir - yüksek sıcaklıklı PV ortamlarında güvenilir çalışma için önemlidir.
Daha iyi paralel çalışma - Her bir yarı, bağımsız olarak veya birlikte çalışabilir, esnek yük paylaşımını sağlar ve bir bölümün çevrimdışı olması durumunda transformatörün çalışmaya devam etmesini sağlayarak yedekliliği ve kullanılabilirliği artırır.
Daha kolay taşıma ve kurulum - Daha küçük, daha hafif bileşenlerin uzak veya dağlık bölgelere taşınması ve yerinde montajı daha kolaydır - özellikle prefabrik veya kızak monteli istasyonlar için.
Yer tasarrufu sağlayan ve modüler - Bölünmüş tasarım, kompakt düzenleri (paralel veya L şeklinde) destekler ve bu da onu alan kısıtlı, modüler trafo merkezleri için çok uygun hale getirir.
Daha düşük elektromanyetik girişim (EMI) - İki yarı arasındaki dengeli manyetik akı ve akım, elektromanyetik gürültüyü azaltır ve EMC gereksinimlerine uyulmasına yardımcı olur.
Bakım esnekliği - Bazen bir taraf, güç dağıtımını durdurmadan inceleme veya kısmi bakım için çevrimdışı bırakılabilir - veri merkezleri veya yenilenebilir enerji merkezleri gibi kritik siteler için değerlidir.

Uygulama

Büyük fotovoltaik enerji santralleri, temel üretim birimi olarak 500 kW kullanır ve 500 kW invertörler pazar standardıdır. İnvertörün prefabrik (kutu tipi) trafo merkezine bağlanması, PV sisteminde kritik bir adımdır, bu nedenle tasarım, maliyet kontrolünü teknik sağlamlıkla dengelemelidir. Bu nedenle çift bölmeli transformatör, ideal bir voltaj yükseltme çözümü sunar.

ÜRÜN ÖZELLİKLERİ

kVA	YG	AG	Genişlik(mm)	Uzunluk(mm)	Yükseklik(mm)
315kVA	11000V	400V	800	696	1336
500kVA	27600V	480GrdY/277V	1730	2300	1510
500kVA	11000V	415V	1700	1700	1650
750kVA	11000V	433V	1850	1845	1465
1000kVA	14400V	415/240V	1085	1860	1570
1200kVA	13800V	240V	2450	1850	1820
1500kVA	24940V	600V	1800	1880	1895
2000kVA	7200V	600GrdY/346	1766	2680	1982
2000kVA	44000V	600V	1260	2090	1700
2500kVA	24940V	480GrdY/277V	2400	2200	2060
3000kVA	11000V	415V	1600	2330	1920
3000kVA	22800V	415/240V	2130	3500	1910
3750kVA	44000V	600V	2240	2650	2700
4000kVA	33kV	600Y/347	2150	3250	2290
5000kVA	34500V	7200V	3780	1850	3450
5000kVA	34500V	4160V	2799	2400	2938
6300kVA	35000V	400V	3520	2820	3470
6800kVA	34500V	800V	3400	2670	3400
7500kVA	27600Y	4160V	3350	3290	2270
