Kuru tip transformatörler için dökme reçine bobinleri 33kv Step Down Elektrik dağıtım transformatörü 5600kva

Temel bilgi
Menşe yeri: ÇIN
Marka adı: WINLEY
Sertifika: CE,ISO
Model numarası: SCB10-5600/35
Min sipariş miktarı: 1 ünite
Fiyat: $10000-$100000
Ambalaj bilgileri: Plywood kapak
Teslim süresi: 30 gün
Ödeme koşulları: T/T
Yetenek temini: 1000 takım/ay
Detay Bilgi
Türü: Kuru Tip Trafo Değerlendirilmiş kapasite: 5600KVA veya Özelleştir
Soğutma yöntemi: AN/AF Sıklık: 50/60Hz
Malzeme: Bakır Standart: AS60076
Sertifika: ISO/CE Sıcaklık artışı: 100°C
Vurgulamak:

Kuru tipli transformatörler 33kv

,

Step Down Kuru Tipi Transformörler

,

Elektrik dağıtım transformatörü 5600kva


Ürün Açıklaması

Kuru tip transformatörler için dökme reçine bobinleri 33kv Step Down Elektrik dağıtım transformatörü 5600kva





Kuru transformatör özellikleri.



1) Nem ve korozyona karşı dayanıklılık, özellikle aşırı çevresel koşullarda çalışmak için %100 nemde normal şekilde çalışabilir.
2) Kayıp kaybı, küçük yerel boşaltma, küçük gürültü ve güçlü ısı dağılma kapasitesi, nominal yük işleminin% 150'ini çalıştırabilir.
3) Yüksek döküm bobinin tüm mekanik dayanıklılığı aniden kısa devreye dayanabilir.
4) Güvenli, yangın önleme, kirlilik yok, doğrudan yük merkezinde kurulabilir.
5) Basit bakım ve kurulum, düşük genel işletme maliyetleri.

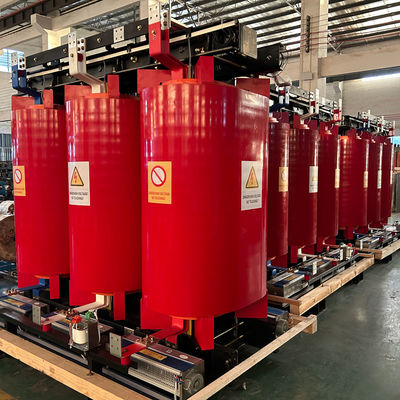

Kuru tip transformatörler için dökme reçine bobinleri 33kv Step Down Elektrik dağıtım transformatörü 5600kva 0



Yapısal özellikler



1)Demir çekirdeği yüksek kaliteli silikon çelik levhalardan yapılmıştır.Yüzeyi, transformatörün düşük kaybını ve korozyon direnciyi sağlamak için korozyona karşı bir kaplama ve iyi bir ısı dağılımı ile kaplanmıştır.
2) Yüksek voltajlı sargı, bir bant iletken ((alumi num veya bakır) ve çift katmanlı yalıtımla sürekli bir düşüşlü diske sahiptir.
3) Düşük gerilimli sargı alüminyum veya bakır folyolardan yapılır ve epoksi reçine ile önceden karıştırılmış yalıtım folyo ile sarılır.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)Vakum döküm odasında, reçine kalıplara dökülür ve yüksek dayanıklılıklı bir FRP vücut yapısı oluşturur.

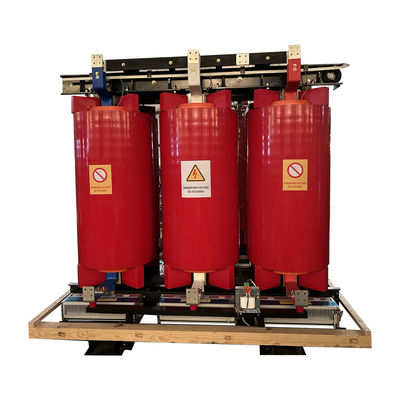

Kuru tip transformatörler için dökme reçine bobinleri 33kv Step Down Elektrik dağıtım transformatörü 5600kva 1

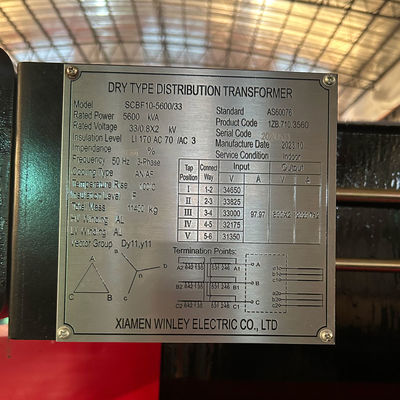

Ana Veriler



Türü Kuru tip, dökme reçine
Model Numarası SCB10-5600KVA/33~0.4KV
Aşamalar 3
İsimlendirilmiş kapasite
5600KVA
İzolasyon Türü F/H
Soğutma yöntemi AN/AF
Birincil voltaj 33kv
İkincil gerilim 800V
Vektör grubu
Dy11
Çaplama aralığı ±2x2.5
İsimlendirilmiş sıklık 50Hz/60Hz
Sıcaklık artışı 100°C
İmpedans % 9
Yük kaybı yok 8870W
Kargo kaybı ((120°C) 55320W
Kablolama malzemesi Alüminyum veya Bakır
IP oranı IP00 ila IP54
Ağırlık
11500
Çekirdek malzemesi Silikon çelik
Standart ANSI,IEC
Sertifikalı CE/ISO



Spesifikasyon



İsimlendirilmiş kapasite Yüksek Voltaj Düşük Bağlantı sembolü Yük Kaybı Yok Yükte Kayıp Yük akımı yok Ağırlık Kısa devre bağımsızlığı
(KVA) KV Voltaj (W) (W) (%) (KG) (%)
KV
10 6
6.3
10
10.5
11
0.4 Dyn11
Evet.
0.15 0.325 4.1 130 4
30 0.215 0.75 3.2 260
50 0.305 1.055 2.8 315
80 0.415 1.46 2.6 470
100 0.45 1.665 2.4 520
125 0.53 1.955 2.2 585
160 0.61 2.25 2.2 670
200 0.7 2.675 2 790
250 0.81 2.915 2 920
315 0.99 3.67 1.8 1085
400 1.1 4.22 1.8 1320
500 1.305 5.165 1.8 1520
630 1.46 6.31 1.6 1820 6
800 1.71 7.36 1.6 2105
1000 1.99 8.6 1.4 2550
1250 2.35 10.26 1.4 2900
1600 2.755 12.42 1.4 3490
2000 3.735 15.3 1.2 4220
2500 4.5 19.53 1.2 4955



Üretim süreci



150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 4

150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 5

150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 6



Sık Sorulan Sorular



1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.



Yapısal özellikler



1)Demir çekirdeği yüksek kaliteli silikon çelik levhalardan yapılmıştır.Yüzeyi, transformatörün düşük kaybını ve korozyon direnciyi sağlamak için korozyona karşı bir kaplama ve iyi bir ısı dağılımı ile kaplanmıştır.
2) Yüksek voltajlı sargı, bir bant iletken ((alumi num veya bakır) ve çift katmanlı yalıtımla sürekli bir düşüşlü diske sahiptir.
3) Düşük gerilimli sargı alüminyum veya bakır folyolardan yapılır ve epoksi reçine ile önceden karıştırılmış yalıtım folyo ile sarılır.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)Vakum döküm odasında, reçine kalıplara dökülür ve yüksek dayanıklılıklı bir FRP vücut yapısı oluşturur.
