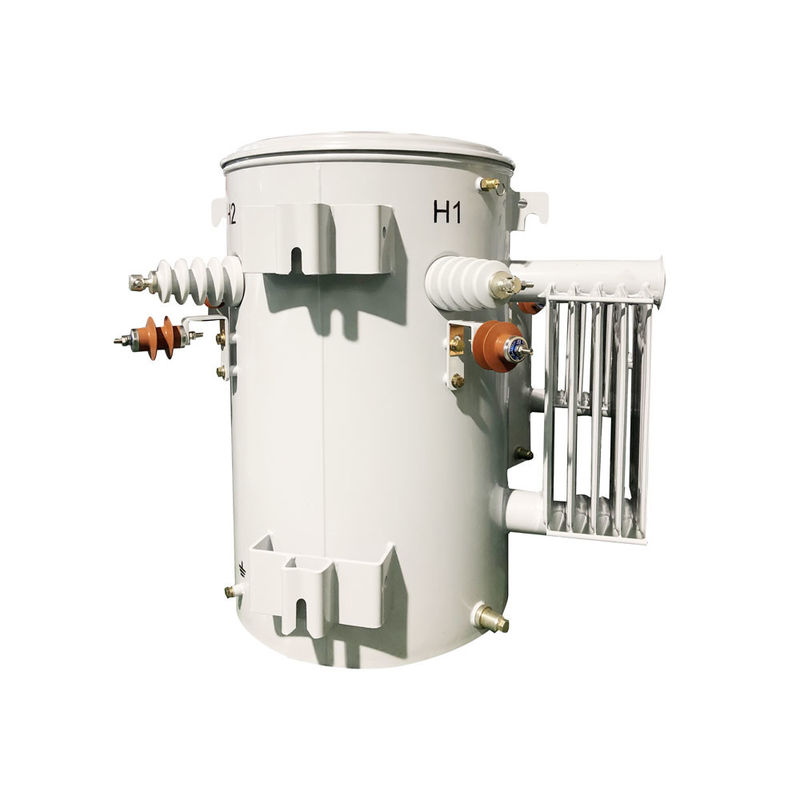

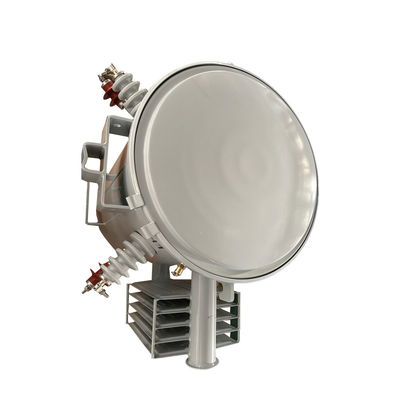

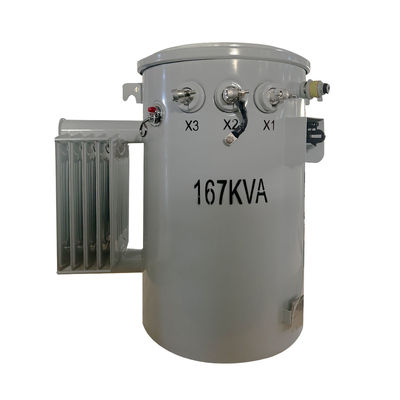

Tek fazlı üst kutup monte edilmiş dağıtım transformatörü 167kva 12kv

Marka Adı:	WINLEY
Model Numarası:	D-167/5
Adedi:	1 ünite
fiyat:	$1000-$10000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE,ISO

Tek aşama

Kapasite:

167KVA

Yalıtım Derecesi:

E sınıfı yalıtım - 120°C, 248°F

İmpedans:

10.0-4.5% Tipik

Birincil Voltaj:

12000V

İkincil Voltaj:

240V/480V

Sıcaklık artışı:

Kabuk malzemesi:

Bakır

Yetenek temini:

1000 takım/ay

Vurgulamak:

Üst direğe monte edilmiş dağıtım transformatörü

Çubuklı dağıtım transformatörü 167kva

Tek fazlı hava dağıtım transformatörü

Ürün Tanımı

Tek fazlı üst kutup monte edilmiş dağıtım transformatörü 167kva 12kv

Performans Karakteristiği

Tek fazlı direkli transformatörler, değişen güç dağıtım ihtiyaçları ve yük özellikleri nedeniyle üç fazlı transformatörlere kıyasla daha küçüktür.Komponentleri ve soğutma mekanizmalarını barındırmak için daha büyük boyutlara ihtiyaç duyan daha yüksek kapasiteli transformatörlerleVerimli güç aktarımı için kayıpları en aza indirmek fiziksel boyutu etkiler.ve ilgili kayıplarBu faktörler, güvenilir güç dağıtımını sağlamak için optimal tasarımı şekillendirir.

Tek fazlı üst kutup monte edilmiş dağıtım transformatörü 167kva 12kv 1

Ana veriler

Transformör Tipi	Uçak dağıtım transformatörü, geleneksel tip
Transformör yapılandırması	Sıvıyla Doldurulmuş direğe monte edilmiş
Aşama	Tek Fazlı
Kapasite	167 KVA
Birincil Voltaj	12000V
Birincil gerilim sınıfı	15 kV sınıfı
Birincil BIL	125 kV
İkincil Voltaj	240V/480V (L-N-L)
İkincil gerilim sınıfı	1.2 kV sınıfı
İkincil BIL	30 KV
Sıklık	60 Hz
Sıcaklık Artışı	65°C
İzolasyon derecesi	E sınıfı yalıtım - 120°C, 248°F
Soğutma sınıfı	KNAN; Kendiliğinden Soğutulmuş
İmpedans	10.0-4.5% Tipik
Birincil Bağlantı Tipi	Canlı Çubuk
Verimlilik Standartları	DOE 2016 Standartlarını, ANSI/IEEE Standartlarını karşılar.
K-Faktör Değerlendirme (Harmonik Hafifletme)	K-1 (Standard)
Sıvı Ağırlığı*	304.23 lbs.
Kabuk malzemesi	Bakır
Çevre sıcaklığı derecesi	40°C
Ses seviyesi	55 dBA
Temel malzeme	Tahıl yönelimli çelik
Tank malzemesi	Kaplı çelik
Boyutlar*	43.31''-W x 35.04''-D x 51.18''-H
Verimlilik	99%10
Yük Kaybı Yok (Watt)	+/- 455W
Tam yük kaybı (Watt)	+/- 1,833W

Özellikler

10kva-500kva Tek fazlı yağlı transformatör
İsimlendirilmiş Kapitalizasyon (kVA)	Yüksek	Düşük Voltaj (v)	Bağlantı sembolü	Standart	Kısa devre impedansı (%)	Verimlilik
İsimlendirilmiş Kapitalizasyon (kVA)	Voltaj ((v)	Düşük Voltaj (v)	Bağlantı sembolü	Standart	Kısa devre impedansı (%)	(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	1.8-8%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Tasarım çizimleri

Tek fazlı üst kutup monte edilmiş dağıtım transformatörü 167kva 12kv 2

Aksesuarlar

Üretim görüntüleri

Üretim süreci

Tek fazlı üst kutup monte edilmiş dağıtım transformatörü 167kva 12kv 5

Tek fazlı üst kutup monte edilmiş dağıtım transformatörü 167kva 12kv 6

Tek fazlı üst kutup monte edilmiş dağıtım transformatörü 167kva 12kv 7

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
