| Menşe yeri: | ÇIN |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | SCB10-2000/0.8 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $10000-$100000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Türü: | Kuru Tip Trafo | Değerlendirilmiş kapasite: | 200KVA veya Özelleştir |
|---|---|---|---|
| Soğutma yöntemi: | AN/AF | Sıklık: | 50/60Hz |
| Malzeme: | Bakır | İmpedans: | 3.5 |
| Vektör grubu: | YnYn0 | Yalıtım sınıfı: | F |
| Vurgulamak: | 3 fazlı dökme reçine transformatörü,dökme reçine transformatörü 2000kva,Özel kuru dökme reçine dönüştürücü |
||

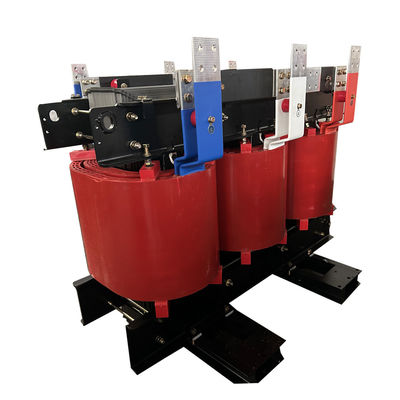

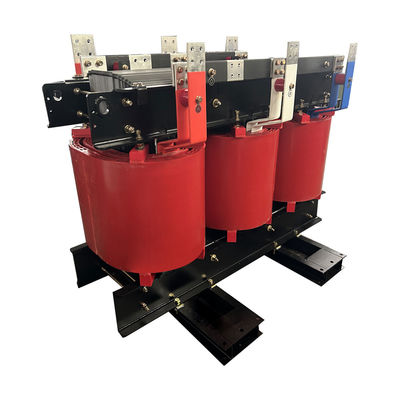

Kuru tip dökme reçine transformatörü Üç fazlı dağıtım transformatörü 2000kva
Kuru tip güç transformatörü, yüksek elektrik gücü, mekanik gücü ve ısı direnci gücüne sahip kuru tip bir transformatördür. Kentsel güç şebekesi dönüşümü için mükemmel bir üründür.Özellikle yüksek katlı binalar için uygundur, havaalanları, elektrik santralleri, ticaret merkezleri vb. önemli bir yer.
Ana veriler
| Ayrıntılar | Birim | Spesifikasyon |
| Türü | ~ | kuru tip, dökme reçine |
| İsimlendirilmiş kapasite | KVA | 2000 |
| Fase numarası | ~ | 3 |
| Birincil voltaj | KV | 0.8 |
| İkincil gerilim | KV | 0.43 |
| Tıklama türü | ~ | yüklenmeden |
| Soğutma yöntemi | ~ | AN/AF |
| İsimlendirilmiş sıklık | Hz | 50 |
| Vektör grubu | ~ | YNyn0 |
| İzolasyon sınıfı | ~ | F |
| Sıcaklık artışı | K | 100 |
| Yük dışı kayıp | W | 4230 |
| Kargo kaybı (120°C) | W | 17800 |
| İmpedans | % | 3.5 |
| Kablolama malzemesi | ~ | Cu |
| Çekirdek malzemesi | ~ | silikon çelik |
Kuru transformatör özellikleri.
1) Nem ve korozyona karşı dayanıklılık, özellikle aşırı çevresel koşullarda çalışmak için %100 nemde normal şekilde çalışabilir.
2) Kayıp kaybı, küçük yerel boşaltma, küçük gürültü ve güçlü ısı dağılma kapasitesi, nominal yük işleminin% 150'ini çalıştırabilir.
3) Yüksek döküm bobininin tüm mekanik dayanıklılığı ani kısa devreye dayanabilir.
4) Güvenli, yangın önleme, kirlilik yok, doğrudan yük merkezinde kurulabilir.
5) Basit bakım ve kurulum, düşük genel işletme maliyetleri.
Spesifikasyon
| İsimlendirilmiş kapasite | Yüksek Voltaj | Düşük | Bağlantı sembolü | Yük Kaybı Yok | Yükte Kayıp | Yük akımı yok | Ağırlık | Kısa devre bağımsızlığı |
| (KVA) | KV | Voltaj | (W) | (W) | (%) | (KG) | (%) | |
| KV | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 Evet. |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
Yapısal özellikler
1)Demir çekirdeği yüksek kaliteli silikon çelik levhalardan yapılmıştır.Yüzeyi, transformatörün düşük kaybını ve korozyon direnciyi sağlamak için korozyona karşı bir kaplama ve iyi bir ısı dağılımı ile kaplanmıştır.
2) Yüksek voltajlı sargı, bir bant iletken ((alumi num veya bakır) ve çift katmanlı yalıtımla sürekli bir düşüşlü diske sahiptir.
3) Düşük gerilimli sargı alüminyum veya bakır folyolardan yapılır ve epoksi reçine ile önceden karıştırılmış yalıtım folyo ile sarılır.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)Vakum döküm odasında, reçine kalıplara dökülür ve yüksek dayanıklılıklı bir FRP vücut yapısı oluşturur.
