| Menşe yeri: | ÇIN |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | D-37.5/15 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $1000-$10000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Tek aşama | Değerlendirilmiş kapasite: | 37.5Kva veya özel |
|---|---|---|---|
| Birincil Voltaj: | 12470GrdY/7200 | ikincil voltaj: | 240/120 |
| Sıcaklık artışı: | 65°C | Soğutma Sınıfı: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> |
| Sarma Malzemesi: | Bakır | Verimlilik: | %98,90 |
| Vurgulamak: | Pad Montajlı Transformör 37.5Kva,KNAN Soğutma Yatayı Montajlı Transformör,120V Tek Fazlı Transformör |
||

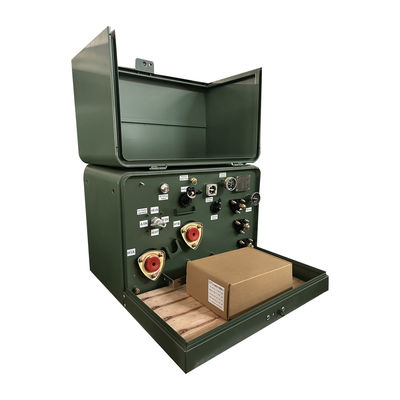

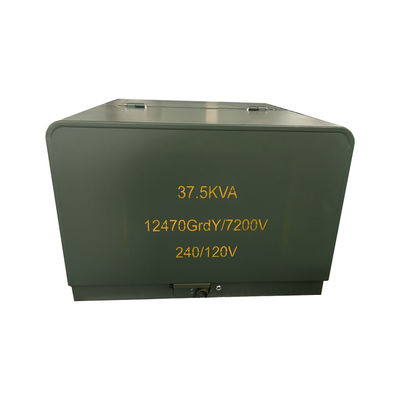

Pad Montajlı Transformör Tek fazlı yağ tipi 12470V'den 120V'ye 25kva 37.5Kva 50Kva 75Kva 100Kva
1) Tek fazlı bantlı transformatörler, genellikle açık havada bulunan, kapılı ve kilitli bir dolaba yerleştirilir.
2) Bu dağıtım transformatörlerinin hepsi yağ yalıtımlı, sef soğutmalı, döngü veya radyal besleme ile mevcuttur ve ölü cephedir.
3)Bu transformatörler, transformatörlerin takılacağı devre türüne göre seçilen iki temel radyasyon ve döngü besleme yapılandırması ile sunulur.
Ürün ayrıntıları
Ana veriler
| Transformör Tipi | Yatak tabanlı, bölümlü II tip |
| Transformör besleme tipi | Döngü besleme |
| Aşama | Tek Fazlı |
| Kapasite | 37.5 KVA |
| Vektör grubu | II6 |
| Birincil Voltaj | 12470GrdY/7200 |
| Birincil gerilim sınıfı | 15 kV sınıfı |
| Birincil Fazor | Toprağa yapışmış Wye |
| Birincil BIL | 95 KV |
| İkincil Voltaj | 120/240 (L-N-L) |
| İkincil gerilim sınıfı | 1.2 kV sınıfı |
| İkincil Fazor | Çifte sarma tek fazlı |
| İkincil BIL | 30 KV |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | KNAN; Kendiliğinden Soğutulmuş |
| İmpedans | % 2 Tipik |
| Kabuk malzemesi | Bakır |
| Boyutlar* | 34.25''-W x 37.4''-D x 25.2''-H |
| Kuru ağırlık (yağ olmadan) * | 507.05 lb |
| Toplam Ağırlık (doldurulmuş sıvı) | 1432.98 lb |
| Reytingler | DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır |
| Verimlilik | 98.90% |
| Yük Kaybı Yok (Watt) * | +/- 135W |
| Yük Kaybı (Watt) * | +/- 590W |
Özellik
1) Tek fazlı bant monte edilmiş transformatör tank kaplaması C57'yi aştığı,12.8 ve C57,12.29IEEE C57'ye tam uyum.12.28 kabın bütünlüğü standartları.

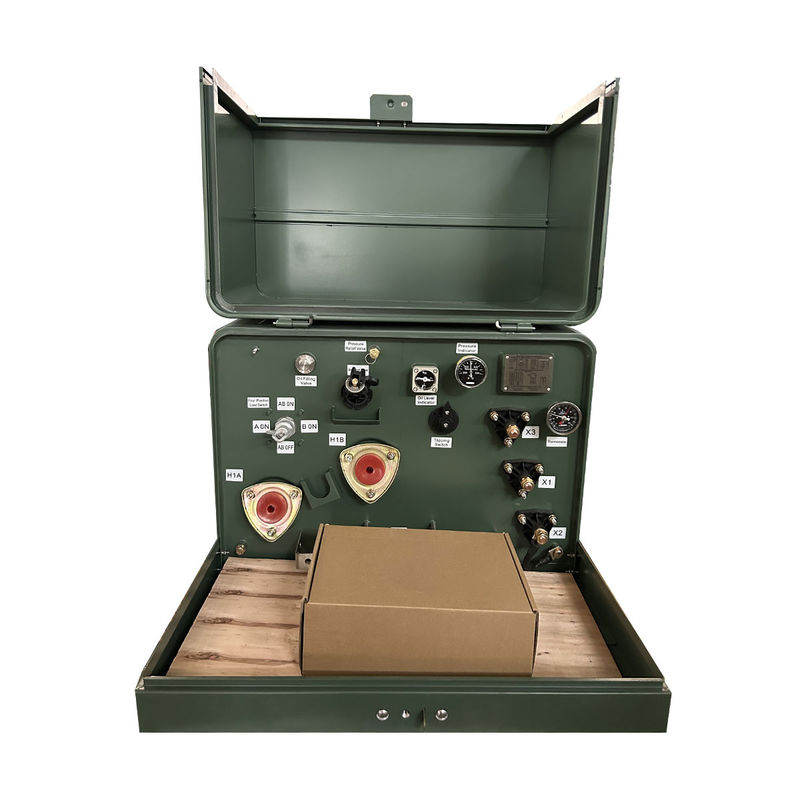

2) Döngü besleme işlemi için iki dıştan sıkıştırılmış evrensel yüksek voltajlı kasık kuyusu veya radyal besleme işlemi için bir dıştan sıkıştırılmış kasık kuyusu.
3)Dışarıdan sabitlenmiş üç düşük voltajlı buşing, tamamen yalıtımlı nötr bir terminal ve çıkarılabilir zemin kemeri de dahil olmak üzere ipli bakır çubuklarla.
4)Embossed kabuk montajları; İçeriye çekilmiş yağ bölmesi tabanı.
5)Döşeli, sıvı monteli paslanmaz çelik kaldırma tedarikleri.
6) Otomatik basınç indirimi cihazı.
7)Oksidasyon inhibitörü olan elektrik kalitesi mineral yağı.
8)Korrozyona dayanıklı paslanmaz çelik menteşe iğneleri ve fıçıları ile çıkarılabilir kapak Paslanmaz çelik donanımla sabitlenmiş hafif çelik kapak ve çıkarılabilir eğim ön panel aksesuar montaj koltuğu.
9) Su tutmasını önlemek için kaputun ve yağ bölmesinin üst yüzeylerini döşeme.
10)Yağ dolumu/yağ seviyesi fiş; Yağ boşaltma fiş; Tank topraklama hükümleri.
11) Kapalı penta-başı güvenlik çilingiri, yüzen fındık ve asma kilitle korozyona dayanıklı kilitleme sistemi.
Spesifikasyon
| 25kva-500kva tek fazlı bantlı transformatör | ||||||
| İsimlendirilmiş Kapitalizasyon (kVA) | Yüksek | Düşük Voltaj (v) | Bağlantı sembolü | Standart | Kısa devre impedansı (%) | Verimlilik |
| Voltaj ((v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 1.0-4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Çizim
Aksesuarlar
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
