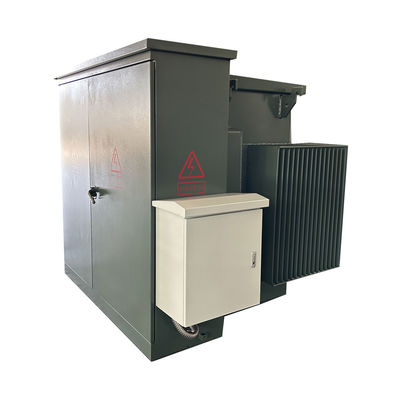

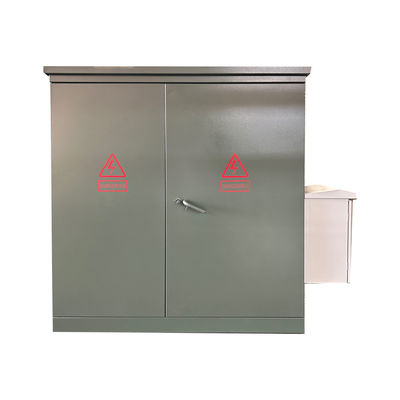

3 Fazlı Pad Montajlı Transformör 750Kva Çift Voltaj 12470V & 4160V UL Sertifikalı

Marka Adı:	WINLEY
Model Numarası:	S-750/5
Adedi:	1 ünite
fiyat:	$5000-$150000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL/cUL,CE,ISO

Üç faz

Kapasite:

750 KVA veya Özelleştirilmiş

Birincil Voltaj:

12470V ve 4160V

İkincil Voltaj:

208Y/120

Vektör grubu:

Kabuk malzemesi:

Bakır/Alüminyum

Soğutma Sınıfı:

Verimlilik Standart(lar)ı:

DOE 2016, CSA, ANSI/IEEE Standartları

Yetenek temini:

1000 takım/ay

Vurgulamak:

Çifte Voltajlı Transformör

12470v Padd Montajlı Transformör

750Kva Pad Montajlı Transformör

Ürün Tanımı

3 Fazlı Pad Montajlı Transformör 750Kva Çift Voltaj 12470V & 4160V UL Sertifikalı

Kapasite:75 kVA5500 kVA
Birincil Voltaj34,5KV,24.94KV,13.8KV,13.2KV,12.47KV,4.16KV veya diğer
İkincil Voltaj:690Y/400,480Y/277, 208Y/120,240Y/120 veya diğer
Besin Türü: Loop besleme,Radial besleme
Standartlar: IEEE/ANSI ((C57.12.34 ), CSA ((C227.4 和 C227.5), IEC, DOE, NEMA

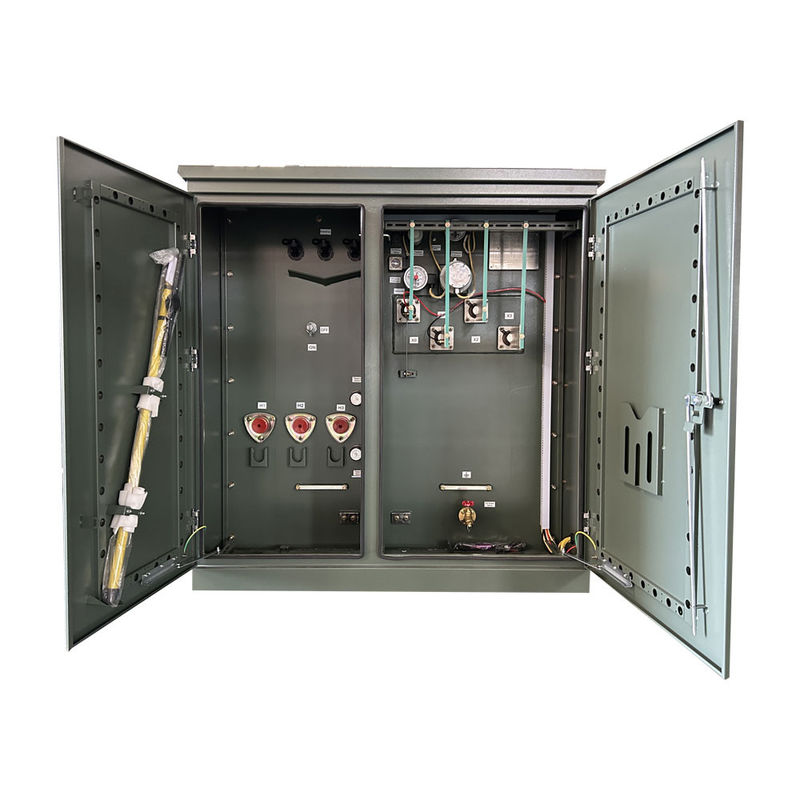

Özellikleri

HV kabukları
LV kabukları
Tap Değiştiricisi: Çıktı voltajını ayarlar

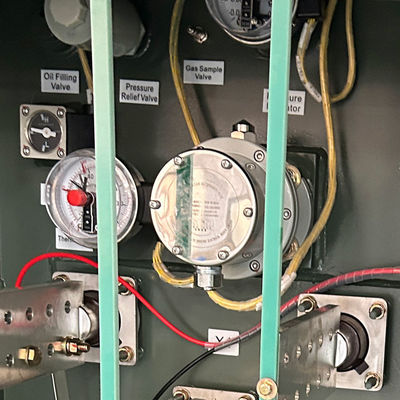

Yağ seviyesi ölçer
Sıvı sıcaklık ölçer
Basınç vakum ölçer
Taşınma çubuğu: Taşıma için kullanılır
Yerleştirme Terminalleri
İsim plaka
Yük kesme düğmesi
Bayonet sigortası
ELSP sigortası
Örnekleyici ile yağ boşaltma valfi
Çöpeleme valfi
Alarm/işaret bağlantısı olan ölçüm cihazları
Aniden basınç rölesi

3 Fazlı Pad Montajlı Transformör 750Kva Çift Voltaj 12470V & 4160V UL Sertifikalı 0

WINLEY'nin ürettiği üç fazlı bantlı transformatörler, 30 ila 5500 kVA arasında kapasite ve 34.5 kV'ye kadar gerilimlere sahip UL sertifikası aldı.

3 Fazlı Pad Montajlı Transformör 750Kva Çift Voltaj 12470V & 4160V UL Sertifikalı 1

Ana veriler

Transformör Tipi	Yüklü yatak
Transformör besleme tipi	Döngü besleme
Aşama	Üç Aşama
Kapasite	750 KVA
Vektör grubu	DYN1
Birincil Voltaj	12470V ve 4160V
Birincil Voltaj Değiştiricisi	Çift Voltaj Seçicisi Değiştiricisi
İkincil Voltaj	208Y/120
Sıklık	60 Hz
Sıcaklık Artışı	65°C
İzolasyon derecesi	E
Soğutma sınıfı	KNAN
İmpedans	5% 75.
Kabuk malzemesi	Bakır
Çevre sıcaklığı derecesi	40°C
Çevre çalışma sıcaklık aralığı	-40°C - +40°C
Ses seviyesi	58 dBA
Boyutlar*	68 W x 62 D x 72 H
Toplam Ağırlık (doldurulmuş sıvı)	5712 lb.
Verimlilik %	99.25%
Yük Kaybı Yok (Watt)	+/- 985W
Tam yük kaybı (watta) %100	+/- 6,350W

Teknik çizimler

3 Fazlı Pad Montajlı Transformör 750Kva Çift Voltaj 12470V & 4160V UL Sertifikalı 2

Spesifikasyon

Adlık Güç (KVA)	Yüksek Voltaj KV	Düşük Voltaj (V)	Yüksüz Kayıp (W)	Yükte Kayıp (W)	Yükseklik (mm)	Derinlik (mm)	Genişliği (mm)	Ağırlık (kg)	Ağırlık (Kilogram)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 ya da diğerleri	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA			280	2200	1530	980	1510	989	2180
300KVA			480	3650	1680	1080	1660	1415	3119
500KVA			680	5100	1790	1160	1810	1905	4200
750KVA			980	7500	2030	1300	2030	2755	6074
1000KVA			1150	10300	1854	1549	1651	3235	7132
1500KVA			1640	14500	2150	1570	2210	5835	12864
2000KVA			2160	20645	2220	1600	2380	6430	14175
2500KVA			2680	23786	2330	1650	3070	8865	19544
3000KVA			3300	30300	2460	1850	3260	11300	24912
3735KVA			4125	37875	2680	2060	4080	14400	31746

Üretim süreci

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
