5MVA BESS Uygulama Transformörü Üç Fazlı Pad Montajlı Transformör Adım 5000Kva 12000V 480Y/277

Marka Adı:	WINLEY
Model Numarası:	ZGS-5000/12
Adedi:	1 ünite
fiyat:	$5000-$150000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL/cUL,CE,ISO

Uygulama:

Pil Enerji Depolama Sistemi (BESS) elektrik santralleri

Kapasite:

5MVA (5000KVA)

Birincil Voltaj:

12000V

İkincil Voltaj:

480y/277 x 480y/277

Operasyon:

Step-up işlemi (ters besleme) veya adım atma işlemi

Soğutma Sınıfı:

KNAN; KNAN; Self-Cooled Kendinden Soğutmalı

Verimlilik Standart(lar)ı:

DOE 2016 Standartlarını Karşılar, ANSI/IEEE Standartlarını Karşılar

UL/CUL Sertifikasyonu:

UL-US-2431836-0, UL-CA-2423202-0

Yetenek temini:

1000 takım/ay

Vurgulamak:

480y/277 Pad Montajlı Transformör

12000V bantlı transformatör

5MVA Pad Montajlı Transformör

Ürün Tanımı

5MVA BESS Uygulama Transformörü Üç Fazlı Pad Montajlı Transformör Adım 5000Kva 12000V 480Y/277

5 MVA transformatör, özellikle Pil Enerji Depolama Sistemi (BESS) santralleri için tasarlanmıştır.Bu bağlantı elektronik olarak gerçekleşen güç dönüşümü ve dönüşümü sayesinde mümkün.Tüm ağ gerilimleri için transformatörlere ihtiyaç vardır, çünkü BESS güç çıkışı ağ gerilimiyle uyumlu olmalıdır.

Ürün Fotoğrafları

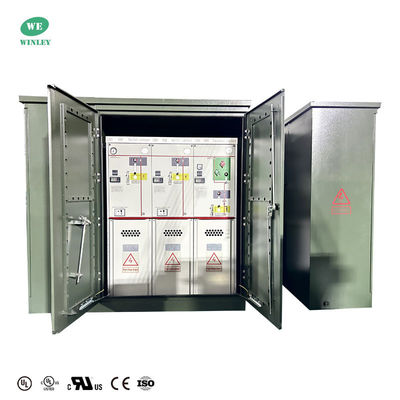

5MVA BESS Uygulama Transformörü Üç Fazlı Pad Montajlı Transformör Adım 5000Kva 12000V 480Y/277 0

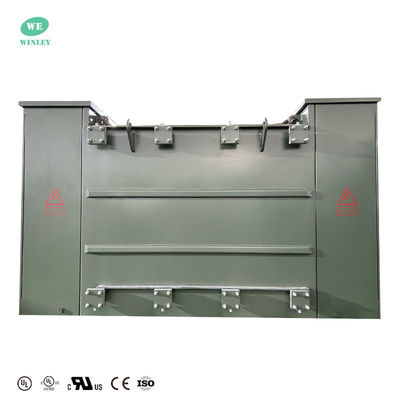

5MVA BESS Uygulama Transformörü Üç Fazlı Pad Montajlı Transformör Adım 5000Kva 12000V 480Y/277 1

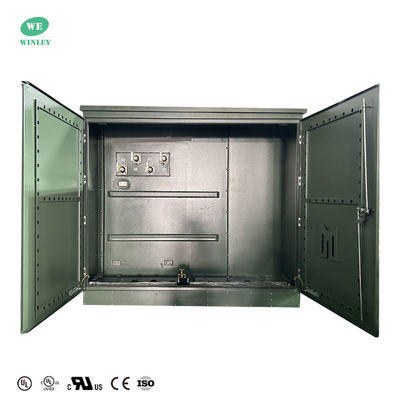

5MVA BESS Uygulama Transformörü Üç Fazlı Pad Montajlı Transformör Adım 5000Kva 12000V 480Y/277 2

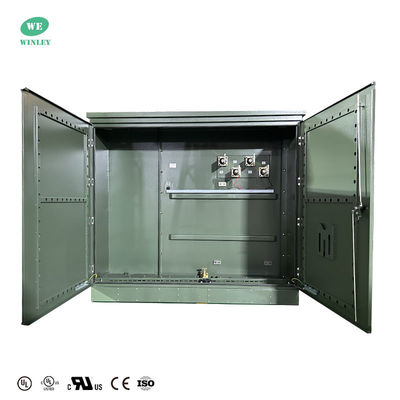

5MVA BESS Uygulama Transformörü Üç Fazlı Pad Montajlı Transformör Adım 5000Kva 12000V 480Y/277 3

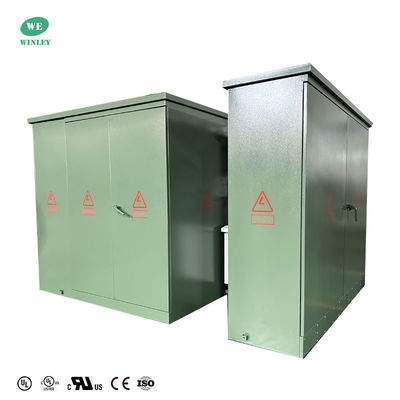

5MVA BESS Uygulama Transformörü Üç Fazlı Pad Montajlı Transformör Adım 5000Kva 12000V 480Y/277 4

Uygulanabilir enerji kaynaklarından üretilen daha düşük karbonlu elektriğe geçişi desteklemek için fayda ölçeğinde BESS'ler gereklidir.BESS fazlalık olduğunda elektrik depolayabilir ve rüzgar esmediğinde veya güneş doğmadığında serbest bırakabilir.Şebekeye ithal edilen veya ihraç edilen tüm enerji transformatörlerden geçer.

Ana veriler

Aşama	Üç Aşama
Kapasite	5 MVA (5000 KVA)
Vektör grubu	YNd11
Birincil Voltaj	480Y/277 x 480Y/277
Birincil gerilim sınıfı	1.2 kV sınıfı
Birincil Fazor	Y-N x Y-N
Birincil BIL	30 KV
İkincil Voltaj	12000V Delta
İkincil gerilim sınıfı	15 kV sınıfı
İkincil Fazor	Delta
İkincil BIL	95 KV
Sıklık	60 Hz
Sıcaklık Artışı	65°C
İzolasyon derecesi	E sınıfı yalıtım - 120°C, 248°F
Soğutma sınıfı	KNAN; Kendiliğinden Soğutulmuş

Teknik çizimler

Özellikleri

Adlık Güç (KVA)	Yüksek Voltaj KV	Düşük Voltaj (V)	Yüksüz Kayıp (W)	Yükte Kayıp (W)	Yükseklik (mm)	Derinlik (mm)	Genişliği (mm)	Ağırlık (kg)	Ağırlık (Kilogram)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 ya da diğerleri	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA			280	2200	1530	980	1510	989	2180
300KVA			480	3650	1680	1080	1660	1415	3119
500KVA			680	5100	1790	1160	1810	1905	4200
750KVA			980	7500	2030	1300	2030	2755	6074
1000KVA			1150	10300	1854	1549	1651	3235	7132
1500KVA			1640	14500	2150	1570	2210	5835	12864
2000KVA			2160	20645	2220	1600	2380	6430	14175
2500KVA			2680	23786	2330	1650	3070	8865	19544
3000KVA			3300	30300	2460	1850	3260	11300	24912
3735KVA			4125	37875	2680	2060	4080	14400	31746

Üretim süreci

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
