Usage: | Power distribution | Name: | Compact Kiosk Substation |
---|---|---|---|
Voltage: | 15KV Class | Type: | RMU |
Power: | 50KVA-5000KVA | Faz: | tek/üç |
Shell: | Aluminum alloy | Frequency: | 50/60Hz |
Vurgulamak: | 800KVA trafo merkezi trafosu,Sınıf RMU 15 kva trafo,Güç dağıtım trafo merkezi trafosu |

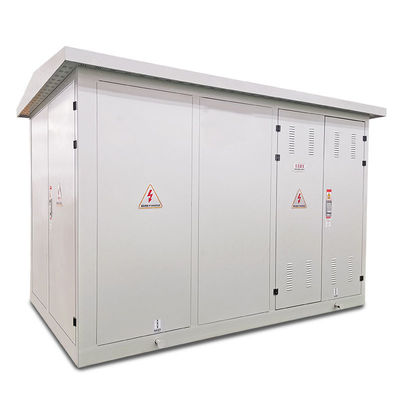

800KVA Kompakt Köşk Trafo Merkezi Yağ Tipi Trafo 15KV Sınıfı RMU
Özellikler:
WINLEY, kamu hizmeti, üniversite, hastane, endüstriyel veya ticari enerji ihtiyaçlarınız için en güvenilir yağ dolu petek monteli transformatör envanterini sunar.Yeni, stokta bulunan ve siparişe göre üretilen seçeneklere sahip pede monteli transformatörlerimiz, hemen hemen her uygulama için güvenilir ve uygun maliyetli güç çıkışı sağlar.
Sıcaklık ve sıvı seviye göstergeleri.
Bir basınç tahliye cihazı ve/veya basınç tahliye valfi.
İki konumlu açma/kapama yük kesme anahtarı.
Süngü akım algılama sigortaları.
Dağıtım sınıfı tutucular.
DGA testleri için kolay erişim sağlayan harici bir tahliye vanası ve örnekleyici.
Şartname:
Üç Fazlı Ped Üstü Trafo için Teknik Veriler | ||||||
Nominal Güç (KVA) | Kayıp (W) | boyut(mm) | Ağırlık (kg) | |||
Yüksüz Kaybı (W) | Yük Kaybı (W) | W | D | H | ||
75KVA | 180 | 1250 | 1390 | 910 | 1430 | 645 |
150KVA | 280 | 2200 | 1510 | 980 | 1530 | 989 |
300KVA | 480 | 3650 | 1660 | 1080 | 1680 | 1415 |
500KVA | 680 | 5100 | 1810 | 1160 | 1790 | 1905 |
750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 |
1000KVA | 1150 | 10300 | 1651 | 1549 | 1854 | 3235 |
1500KVA | 1640 | 14500 | 2210 | 1470 | 2150 | 5835 |
2000KVA | 2160 | 20645 | 2380 | 1600 | 2220 | 6430 |
2500KVA | 2680 | 27786 | 3070 | 1650 | 2330 | 8865 |
3000KVA | 3300 | 30300 | 3260 | 1850 | 2460 | 11300 |
3750KVA | 4125 | 37875 | 4080 | 2060 | 2680 | 14400 |
Tanım:
Bu trafo merkezini, çizim/tek hat diyagramı (SLD) ve ihtiyaçları kapsamında kullanıcı ve müşteri gereksinimi olarak yapabiliriz. Bu trafo merkezini uluslararası IEC1330 standardı, HVstandart IEC62271-200 altında tasarlıyor ve üretiyoruz.

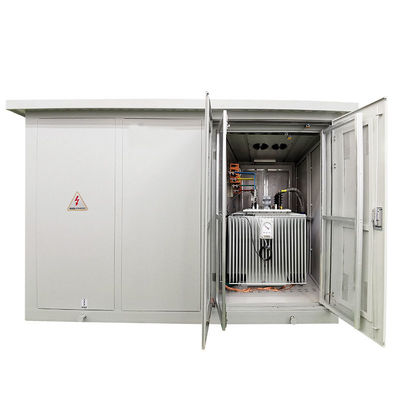

HV & LV bölmesi tamamlanmış işleve sahiptir.
1.) HV bölmesi, güç kaynağını 1 kez test ederken çeşitli güç kaynağı yöntemlerine sahiptir, ayrıca HVtesting talebine ulaşmak için HVtesting cihazlarıyla kurulabilir.
2.) Transformatör bölmesi S11, S13 veya diğer düşük tüketimli yağlı transformatör ve kuru tip transformatör olarak seçilebilir.Trafo bölmesinde otomatik start rüzgar soğutma sistemleri ve aydınlatma sistemleri bulunmaktadır.
3.)Alçak gerilim bölmesi, kullanıcıların ihtiyacına göre yapılabilir, elektrik güç kaynağı sistemi olmak için sabit veya monte edilmiş bir yapı benimser, geliştirmek için ışık dağıtımı, güç dağıtımı, reaktif güç, elektrik gücü testi ..vb gibi birçok işlevi vardır. güç dağıtım kalitesi ve kullanıcıyı tatmin eder.
Bu trafo merkezi gövdesi, esas olarak kullanıcı ve müşteriler tarafından seçilebilen metal malzeme, paslanmaz çelik malzeme, metal olmayan malzemeye sahiptir.
Bu trafo merkezi, elektrik kablosu güç ağında çok önemli bir güç dağıtım ve besleme ünitesidir. HV kontrol, koruma ve dönüştürme, dağıtım ile tamamlanmış bir tür güç kaynağı setidir. 3 fazlı AC 50Hz ve nominal akım maksimum 1600KVA'da kullanılır. trafo.Endüstriyel ve madencilik işletmelerinde, konutlarda, hastanelerde, alışveriş merkezlerinde, yüksek katlı binalarda ve diğer dağıtım sistemlerinde yaygın olarak kullanılmaktadır.
Bu trafo merkezi için ağırlıklı olarak 11KV, 15KV,20KV,24KV,33KV tipi üretim ve ihracat yapmaktayız.
