Type: | Pad mounted | Primary voltage: | 13800Y/7970V or 13200Y/7620V |
---|---|---|---|
Secondary voltage: | 480Y/277V | Frequency: | 60Hz |
Part: | Live Front or Dead Front | Cooling: | ONAN |
Material: | Alumnium | Power: | 75KVA-3750KVA |
Vurgulamak: | 2500KVA Yağ Tipi Trafo,60Hz Trifaze Trafo,Alumnium Yağ Tipi Trafo |

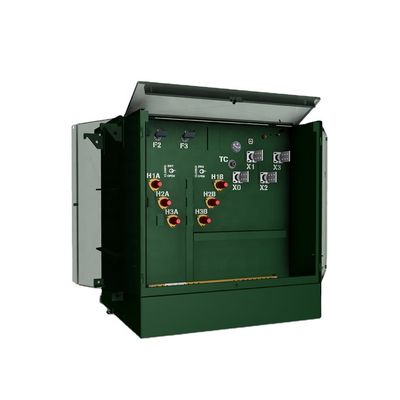

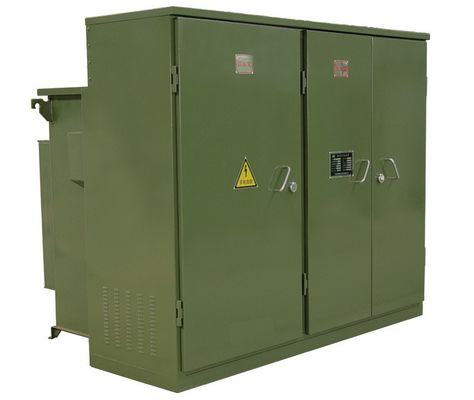

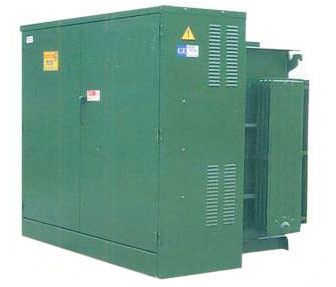

2500KVA Üç Fazlı Yağ Tipi Trafo Yastığına Monte Canlı Ön Ölü Ön
Özellikler:
1) Ölü ön (veya canlı ön), döngü beslemesi.
2) 200 amperlik kuyular ve ekler.
3) Destekli ikincil maçalar.
4) Yağ seviyesi göstergesi.
5) 4 konumlu yük ayırıcı
6) Yağ sıcaklığı göstergesi.
7) Basınç/vakum göstergesi.
8) Numune alıcılı tahliye vanası.
Şartname:
Üç Fazlı Ped Üstü Trafo için Teknik Veriler | ||||||
Nominal Güç (KVA) | Kayıp (W) | boyut(mm) | Ağırlık (kg) | |||
Yüksüz Kaybı (W) | Yük Kaybı (W) | W | D | H | ||
75KVA | 180 | 1250 | 1390 | 910 | 1430 | 645 |
150KVA | 280 | 2200 | 1510 | 980 | 1530 | 989 |
300KVA | 480 | 3650 | 1660 | 1080 | 1680 | 1415 |
500KVA | 680 | 5100 | 1810 | 1160 | 1790 | 1905 |
750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 |
1000KVA | 1150 | 10300 | 1651 | 1549 | 1854 | 3235 |
1500KVA | 1640 | 14500 | 2210 | 1470 | 2150 | 5835 |
2000KVA | 2160 | 20645 | 2380 | 1600 | 2220 | 6430 |
2500KVA | 2680 | 27786 | 3070 | 1650 | 2330 | 8865 |
3000KVA | 3300 | 30300 | 3260 | 1850 | 2460 | 11300 |
3750KVA | 4125 | 37875 | 4080 | 2060 | 2680 | 14400 |
Tanım:
Bu trafo merkezini, çizim/tek hat diyagramı (SLD) ve ihtiyaçları kapsamında kullanıcı ve müşteri gereksinimi olarak yapabiliriz. Bu trafo merkezini uluslararası IEC1330 standardı, HVstandart IEC62271-200 altında tasarlıyor ve üretiyoruz.
HV & LV bölmesi tamamlanmış işleve sahiptir.
1.) HV bölmesi, güç kaynağını 1 kez test ederken çeşitli güç kaynağı yöntemlerine sahiptir, ayrıca HVtesting talebine ulaşmak için HVtesting cihazlarıyla kurulabilir.
2.) Transformatör bölmesi S11, S13 veya diğer düşük tüketimli yağlı transformatör ve kuru tip transformatör olarak seçilebilir.Trafo bölmesinde otomatik start rüzgar soğutma sistemleri ve aydınlatma sistemleri bulunmaktadır.
3.)Alçak gerilim bölmesi, kullanıcıların ihtiyacına göre yapılabilir, elektrik güç kaynağı sistemi olmak için sabit veya monte edilmiş bir yapı benimser, geliştirmek için ışık dağıtımı, güç dağıtımı, reaktif güç, elektrik gücü testi ..vb gibi birçok işlevi vardır. güç dağıtım kalitesi ve kullanıcıyı tatmin eder.
Bu trafo merkezi gövdesi, esas olarak kullanıcı ve müşteriler tarafından seçilebilen metal malzeme, paslanmaz çelik malzeme, metal olmayan malzemeye sahiptir.
Bu trafo merkezi, elektrik kablosu güç ağında çok önemli bir güç dağıtım ve besleme ünitesidir. HV kontrol, koruma ve dönüştürme, dağıtım ile tamamlanmış bir tür güç kaynağı setidir. 3 fazlı AC 50Hz ve nominal akım maksimum 1600KVA'da kullanılır. trafo.Endüstriyel ve madencilik işletmelerinde, konutlarda, hastanelerde, alışveriş merkezlerinde, yüksek katlı binalarda ve diğer dağıtım sistemlerinde yaygın olarak kullanılmaktadır.
Bu trafo merkezi için ağırlıklı olarak 11KV, 15KV,20KV,24KV,33KV tipi üretim ve ihracat yapmaktayız.
SSS
1. S: Örnek bir sipariş alabilir miyim?
C: Evet, kaliteyi test etmek ve kontrol etmek için numune siparişini memnuniyetle karşılıyoruz.
2. S: Teslim süresi nedir?
C: Seri üretim süresi 15-25 gündür.
3. S: Garanti ne kadardır?
A: Konşimentodan 24 ay.Herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz.Ürün adedine göre kolay bozulan aksesuarları ücretsiz temin ederiz.İhtiyacınız olursa teknik destek de sağlayabiliriz.
4. S: OEM/ODM mevcut mu?
C: Evet, öyle!Kendi Ar-Ge ekibimizle üreticiyiz, ürünleri müşterinin çizimine veya gereksinimlerine göre özelleştirebiliriz.
Özelleştirilmiş hizmetler:
A.Özelleştirilmiş renk ve özel işlev.
B.Özelleştirilmiş kutu.
C.Müşterinin logosunu yazdırın.
D.Ürünle ilgili diğer fikirleriniz, onları tasarlamanıza ve üretime geçirmenize yardımcı olabiliriz.Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5. S: Ürün kalitesi nasıl kontrol edilir?
A: Firmamız çekirdek teknolojiye sahiptir, her türlü ürün CE sertifikasına sahiptir.Profesyonel mühendislerimiz var.İşçilerin kesinlikle çizimlere göre ürünler yapmaları gerekmektedir.Her sürecin teknik eğitmenleri vardır. QC denetçileri üretimi düzenli olarak denetleyecektir.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
