Değerlendirilmiş kapasite: | 100VA~5000KVA | Faz: | Üç |
---|---|---|---|
Muhafaza Koruma Seviyesi: | NEMA3R | Sıklık: | 50Hz/60Hz |
Yalıtım sınıfı: | F/H | Malzeme: | Bakır |
Sertifika: | UL,CE,ISO | Standart: | ANSI,IEC |
Vurgulamak: | 2500KVA Kuru Tip İzolasyon Trafosu,Kuru Tip İzolasyon Trafosu NEMA3R,ANSI Kuru Tip Trafo |

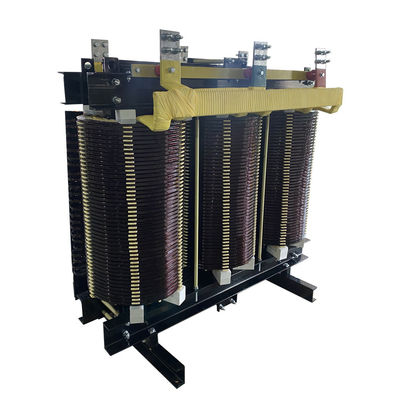

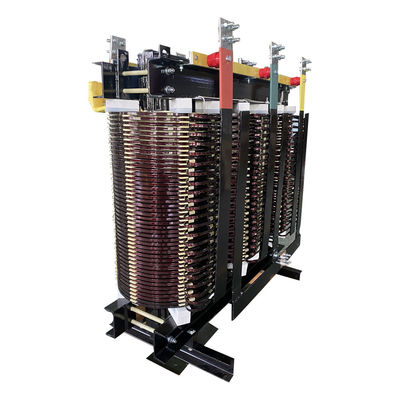

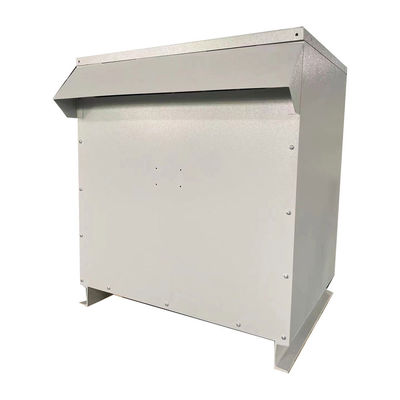

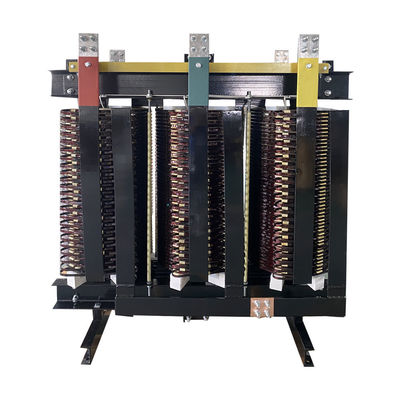

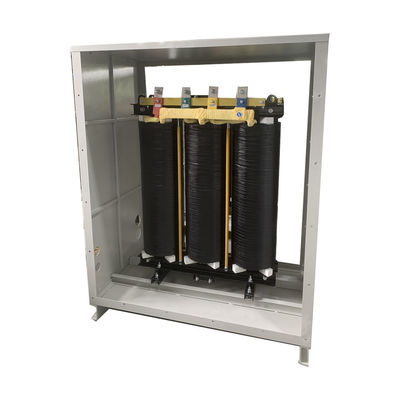

2500KVA Üç fazlı kuru tip izolasyon transformatörü NEMA3R
Özellik
1Transformörün enerji tüketimi verimliliği, genel ürünlerden %8-15 daha yüksek olan %99,26'ya ulaşır.
2Kaplama AWS sertifikası gereksinimlerini karşılar (Amerikan Elektroteknik Derneği sertifikası).ve yağmur geçirmez performansları NEMA3R standartlarına (Kuzey Amerika'daki dış mekan kaplamaları için gereklilikler) uymaktadır.
3Yüksek Güvenlik - VPI transformatörü yanıcı reçinesi yoktur, halogen içermez, yanma desteklemez ve yanma yavaşlatıcı kullanılır. Patlamayacak ve toksik gazlar salmayacak,Çevreye zarar vermez., diğer ekipmanlar ve insan vücudu ve sıcaklığa, toz ve kirliliğe karşı duyarsızdır.
4Operasyonun kısmi boşaltması küçüktür ve asla çatlamayacaktır. Güvenlik özellikleri özellikle yüksek yangın koruma gereksinimleri ve yüksek nüfus yoğunluğu olan yerler için uygundur.
Ana veriler
Ürün Adı | 2500KVA Üç fazlı kuru tip izolasyon transformatörü NEMA3R |
Türü | Kuru tip |
Kabuk malzemesi | Enamele edilmiş bakır tel veya enamele edilmiş alüminyum tel |
Kapasite | 25-2500KVA |
Giriş Voltajı | Özel |
Çıkış Voltajı | Özel |
Sıklık | 50/60Hz |
Bağlantı Tipi | DYN11/YYN0 |
İzolasyon seviyesi | F/H |
Kaplamalar Koruma Seviyesi | NEMA3R |
Basınç sıkılık testi | Birincil ve ikincil 2.5KV/dakikaya; |
Birincil güvenlik zemine2.5KV/dakikada; | |
Güvenlik zemine ikincil 1,5KV/dakikada | |
İzolasyon Direnci | Birincil ve ikincil 2500V>100 megohm; |
Birincil güvenlik zemine 2500V>100 megohm; | |
Güvenlik zemine ikincil 1500V>100 megohm | |
Toprak Direnci | 25A < 100milliohm |
İndüksiyon Dayanıklılık Deneyi | 125Hz / 800V / 60s |
Soğutma yöntemi | Doğal veya hava soğutması |
Sıcaklık Artışı | ≤ 125K |
Dönüşüm oranı | % 3 |
Hava Taşıyan Akım | % 3 |
Impedans Voltajı | yaklaşık % 4.5. |
Toplam Kayıplar | % 4 |
Verimlilik | % 80 - % 99 |
Çalışma sıcaklığı | -15°C-40°C (40°C, %90R.H., 56 gün) |
Depolama sıcaklığı | -25°C~100°C ((40°C, 90%R.H., 56 gün) |
Sertifika | UL,CE,ISO |
Spesifikasyon
İsimlendirilmiş kapasite | Yüksek Voltaj | Düşük | Bağlantı sembolü | Yük Kaybı Yok | Yükte Kayıp | Yük akımı yok | Ağırlık | Kısa devre bağımsızlığı |
(KVA) | KV | Voltaj | (W) | (W) | (%) | (KG) | (%) | |
KV | ||||||||
10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 Evet. |
0.15 | 0.325 | 4.1 | 130 | 4 |
30 | 0.215 | 0.75 | 3.2 | 260 | ||||
50 | 0.305 | 1.055 | 2.8 | 315 | ||||
80 | 0.415 | 1.46 | 2.6 | 470 | ||||
100 | 0.45 | 1.665 | 2.4 | 520 | ||||
125 | 0.53 | 1.955 | 2.2 | 585 | ||||
160 | 0.61 | 2.25 | 2.2 | 670 | ||||
200 | 0.7 | 2.675 | 2 | 790 | ||||
250 | 0.81 | 2.915 | 2 | 920 | ||||
315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
2500 | 4.5 | 19.53 | 1.2 | 4955 |
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
