Tip: | Yağ Tipi Ped Montajlı | Faz: | Üç |
---|---|---|---|
İç direnç: | %4,5 | Kapasite: | 1mva |
Birincil voltaj: | 4100V Veya özelleştirilmiş | ikincil voltaj: | 480V Veya özelleştirilmiş |
sıklık: | 60Hz | Sıcaklık artışı: | 65°C |
Vurgulamak: | Ped Üstü Üç Fazlı Trafo,Kademeli 3Fazlı Trafo,1 Mva Yağlı Tip Trafo |

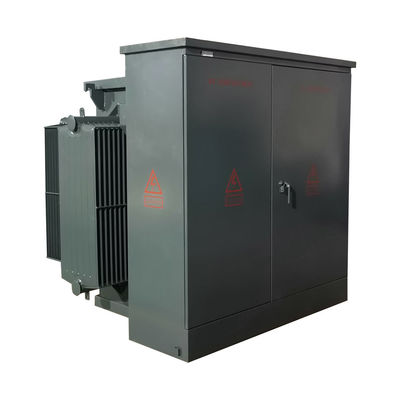

1 Mva Ped Montajlı Üç Fazlı Trafo 4160v - 480v Kademeli
Özellik
1. Pentahead Cıvata Giriş Tertibatı
2. Yüksek Yangın Noktalı Yalıtım Sıvısı
3. PCB Olmayan İzolasyon Sıvısı
4. Kurcalamaya Karşı Korumalı Muhafaza

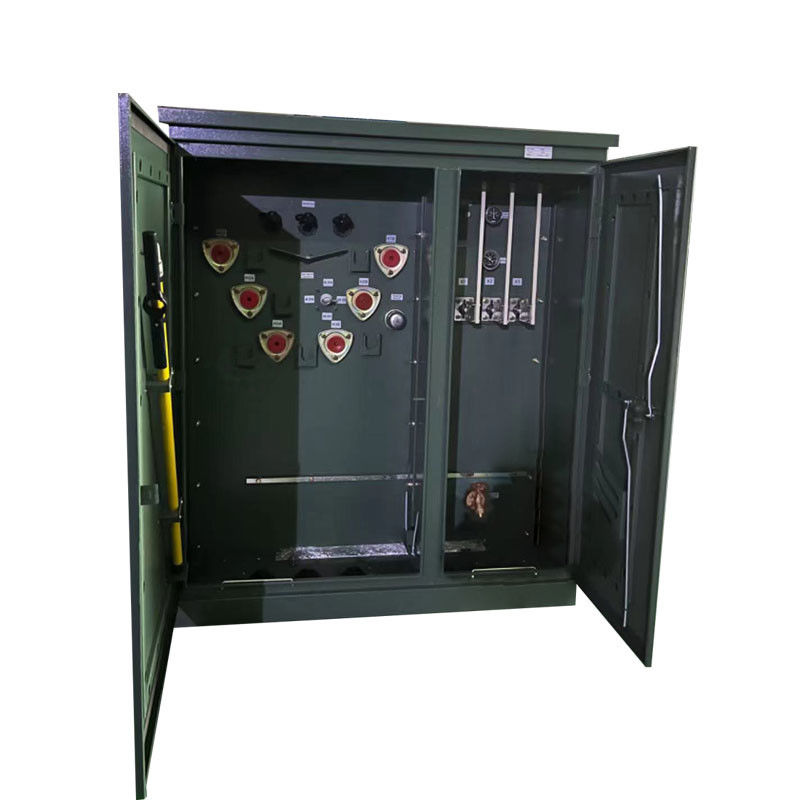

5. Menteşeli Ön Bölme Kapıları, Pedle Kilitlenebilir
6. NEMA 3R Kablo Bölmesi
7. Sıcak Çubuk Dahil, HV Kapı Montajı
Performans Özelliği
1) Yağ depolama tankı yoktur ve kapak, yağ beslemesi, yağ seviyesi göstergesi ve basınç tahliye valfi için üçü bir arada cihazla donatılmıştır.
2) Transformatör paketlendiğinde, transformatördeki nemi tamamen gidermek için vakumlu yağlama işlemi kullanılır.
3) Sızdırmazlıktan sonra, trafo yağı hava ile temas etmez, bu da oksijen ve suyun trafoya dalmasını etkili bir şekilde önler ve performansın bozulmasına (malzemelerin ve yağın eskimesine) yol açar.
4) Kutu, oluklu radyatör deposudur, sadece soğutma işlevine değil, aynı zamanda 'nefes alma' işlevine de sahiptir.Oluklu radyatörün esnekliği, sıcaklık değişiminin neden olduğu yağ hacmi değişimini telafi edebilir.
Şartname
Değerlendirilmiş kapasite | Gerilim Grubu(kV) | kayıp(kW) | Ağırlık (kg) | (mm) | Ölçer | ||||||||||
Bağlantı Yöntemi | Yüksüz | Yük | yüksüz akım | Empedans Gerilimi | (L) | (W) | (H) | ||||||||
(kVA) | YG | AG | % | % | % | % | makine | Yağ | Brüt | Boyut | Dikey | Yatay | |||
50 | 0.4 | Dyn11 Yd11 Dyn5 Yyn0 |
0.21 | 1.21 | 2 | %6.50 | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
125 | 0,34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
160 | 0,36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
200 | 0,43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
250 | 0,51 | 3,96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
315 | 38.5 | 0,61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
400 | 36.5 | 0,73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
500 | 35 | 0,86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
1250 | 1.76 | 14.67 | 0.9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
1600 | 2.12 | 17.55 | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
2000 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 |
Üretim süreci
SSS
1. S: Örnek bir sipariş alabilir miyim?
C: Evet, kaliteyi test etmek ve kontrol etmek için numune siparişini memnuniyetle karşılıyoruz.
2. S: Teslim süresi nedir?
C: Örnekleme süresi 3-7 gün, genellikle DHL, UPS, FedEx, vb.Seri üretim süresi 7-25 gündür.
3. S: Garanti ne kadardır?
A: Konşimentodan 24 ay.Herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz.Ürün adedine göre kolay bozulan aksesuarları ücretsiz temin ederiz.İhtiyacınız olursa teknik destek de sağlayabiliriz.
4. S: OEM/ODM mevcut mu?
C: Evet, öyle!Kendi Ar-Ge ekibimizle üreticiyiz, ürünleri müşterinin çizimine veya gereksinimlerine göre özelleştirebiliriz.
Özelleştirilmiş hizmetler:
A.Özelleştirilmiş renk ve özel işlev.
B.Özelleştirilmiş kutu.
C.Müşterinin logosunu yazdırın (MOQ: ≥10 adet).
D.Ürünle ilgili diğer fikirleriniz, onları tasarlamanıza ve üretime geçirmenize yardımcı olabiliriz.Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5. S: Ürün kalitesi nasıl kontrol edilir?
A: Firmamız çekirdek teknolojiye sahiptir, her türlü ürün CE sertifikasına sahiptir.Profesyonel mühendislerimiz var.İşçilerin kesinlikle çizimlere göre ürünler yapmaları gerekmektedir.Her sürecin teknik eğitmenleri vardır. QC denetçileri üretimi düzenli olarak denetleyecektir.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
