Faz: | Üç faz | Sıklık: | 60Hz |
---|---|---|---|
Yalıtım seviyesi: | E Sınıfı | Değerlendirilmiş kapasite: | 225 KVA |
vektör grubu: | Dyn1 | Soğutma Sınıfı: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> |
İç direnç: | %5,8 | Sarma Malzemesi: | Bakır |
Vurgulamak: | 225 KVA Yağ tipi transformatör,Pad Mount Yağ Tipi Transformörü,Üç Fazlı Transformör 4160V |

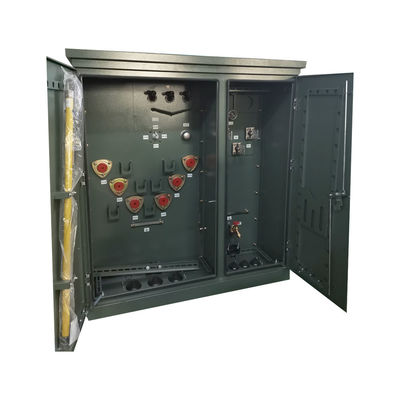

225 KVA Ped Montajlı Üç Fazlı Yağlı Tip Trafo 4160V - 480
Performans Özelliği
1) Yağ depolama tankı yoktur, transformatörün yüksekliği azaltılır, Kurulum alanından ve nakliye maliyetlerinden tasarruf edilebilir.
2) Oluklu radyatörün esnekliği, sıcaklık değişiminin neden olduğu yağ hacmi değişimini telafi edebilir.
3) Kutu oluklu radyatör tankıdır, sadece soğutma fonksiyonuna sahip değildir, aynı zamanda 'nefes alma' fonksiyonuna da sahiptir.
4)trafo yağı havayla temas etmez, bu da oksijen ve suyun transformatöre dalmasını ve performansın bozulmasına (malzemelerin ve yağın eskimesine) yol açmasını etkili bir şekilde önler.
5) Yüksek ve alçak gerilim sargısının yeni yapısı, yağ borusu için makul düzenleme ve mekanik mukavemet ve kısayol önleme kapasitesini artıran bağlantı.
6)Daha iyi bir soğutma etkisi yaratmak için uzunlamasına yağ yolu olan spiral halkalar kullanıyoruz.Kısa devre önleyici elektrik kapasitesini güçlendirmek için döngünün terminal yüzünün etkili desteğini geliştiriyoruz.
Şartname
Değerlendirilmiş kapasite | Gerilim Grubu(kV) | Kayıp(kW) | Ağırlık (kg) | (mm) | Ölçer | ||||||||||
Bağlantı Yöntemi | Yüksüz | Yük | Yüksüz akım | Empedans Gerilimi | (Sol) | (K) | (H) | ||||||||
(kVA) | YG | AG | % | % | % | % | Makine | Yağ | Brüt | Boyut | Dikey | Yatay | |||
50 | 0,4 | Dyn11 Yd11 Dyn5 Yyn0 |
0.21 | 1.21 | 2 | %6,50 | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
100 | 0,29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
125 | 0,34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
160 | 0,36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
200 | 0,43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
250 | 0,51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
315 | 38.5 | 0,61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
400 | 36.5 | 0,73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
500 | 35 | 0,86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
1250 | 1.76 | 14.67 | 0,9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
1600 | 2.12 | 17.55 | 0,8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
2000 | 2.61 | 21.5 | 0,8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
2500 | 3.15 | 23 | 0,8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 |
Üretim süreci
SSS
1. S: Örnek sipariş alabilir miyim?
C: Evet, kaliteyi test etmek ve kontrol etmek için numune siparişini memnuniyetle karşılıyoruz.
2. S: Teslim süresi nedir?
A: Seri üretim süresi 15-25 gün.
3. S: Garanti ne kadardır?
A: B/L'den 24 ay.Herhangi bir aksesuar sorunu varsa, hasarlı aksesuarın fotoğraflarını göndermeniz yeterli, o zaman ücretsiz hizmet vereceğiz.Ürün adedine göre kolay hasar görebilecek aksesuarları ücretsiz olarak temin edeceğiz.İhtiyacınız olursa teknik destek de sağlayabiliriz.
4. S: OEM/ODM mevcut mu?
C: Evet, öyle!Kendi Ar-Ge ekibimizle üreticiyiz, ürünleri müşterinin çizimine veya gereksinimlerine göre özelleştirebiliriz.
Özelleştirilmiş hizmetler:
A.Özelleştirilmiş renk ve özel fonksiyon.
B.Özelleştirilmiş kutu.
C.Müşterinin logosunu yazdırın.
D.Ürünle ilgili diğer fikirlerinizi tasarlamanıza ve üretime geçirmenize yardımcı olabiliriz.Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5. S: Ürünlerin kalitesi nasıl kontrol edilir?
C: Firmamız çekirdek teknolojiye sahiptir, her türlü ürün CE sertifikasına sahiptir.Profesyonel mühendislerimiz var.İşçilerin kesinlikle çizimlere göre ürünler yapmaları gerekmektedir.Her sürecin teknik eğitmenleri vardır. Kalite Kontrol denetçileri üretimi düzenli olarak denetleyecektir.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
