| Marka Adı: | WINLEY |
| Model Numarası: | S-45k |
| Adedi: | 1 ünite |
| fiyat: | $1000-$10000 |
| Paketleme Ayrıntıları: | Kontrplak Kasa |
| Ödeme Şartları: | T/T |

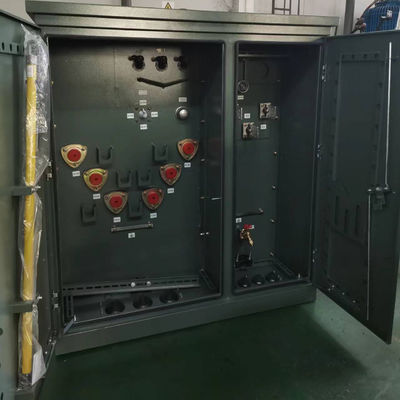

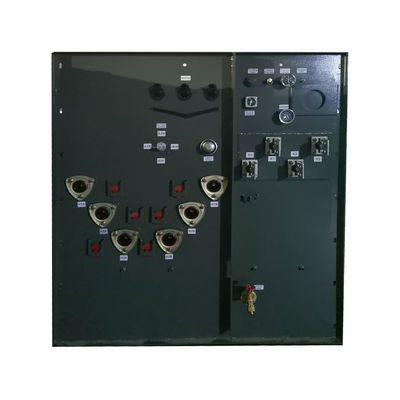

45KVA Üç Fazlı Pad Montajlı Yağ Tipi Transformatör Döngü Besleme Tipi Kombine Dağıtım Transformatörü
Performans
1)Yağ depolama tankı yoktur,transformörün yüksekliği azaltılır,kurulum alanı ve taşıma maliyetlerini tasarruf edebilir.
2) Dalgalanmış radyatörün esnekliği, sıcaklık değişikliğinden kaynaklanan yağ hacmi değişikliğini telafi edebilir.
3) Kutu, sadece soğutma fonksiyonuna değil aynı zamanda 'nefes alma' fonksiyonuna sahip dalgalanmış radyatör tankıdır.
4) transformatör yağı hava ile temas etmez,Bu, oksijenin ve suyun transformatörü batırmasını etkili bir şekilde engeller ve performansın bozulmasına neden olur (malzemelerin ve yağın yaşlanması).
5) Yüksek ve düşük voltajlı sargıların yeni yapısı, mekanik dayanıklılığı ve kısayol karşıtlığını artıran makul bir yağ borusu ve bağlantısı düzenlenmesi.
6) Daha iyi bir soğutma etkisi üretmek için boyuna yağ yolu ile spiral döngüler kullanıyoruz.Kısa devreye karşı elektrik kapasitesini güçlendirmek için döngünün terminal yüzünün etkili desteğini geliştiririz..
Ana veriler
| Transformör Tipi | Yatak tabanlı, bölme tipi |
| Transformör yapılandırması | Sıvı dolu yataklı |
| Transformör besleme tipi | Döngü besleme |
| Aşama | Üç Aşama |
| Kapasite | 45 KVA |
| Vektör grubu | - Evet. |
| Birincil Voltaj | 13200GrdY/7620 |
| Birincil gerilim sınıfı | 15 kV sınıfı |
| Birincil Fazor | Toprağa yapışmış Wye |
| İkincil Voltaj | 208Y/120 |
| İkincil gerilim sınıfı | 1.2 kV sınıfı |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | KNAN; Kendiliğinden Soğutulmuş |
| İmpedans | 4% 5 |
| Yük kırma anahtarı derecelendirme | 200 amp, 15 kV |
| Verimlilik Standartları | DOE 2016 Standartlarını, CSA Standartlarını karşılar ANSI/IEEE Standartlarını karşılar |
| K-Faktör Değerlendirme (Harmonik Hafifletme) | K-1 (Standard) |
| Sıvı (Yağ) Kapasitesi* | 70 galon. |
| Sıvı (Yağ) Ağırlığı* | 539 lb |
| Kabuk malzemesi | Alüminyum |
| Çevre sıcaklığı derecesi | 40°C |
| Ses seviyesi | 48 dBA |
| Kapalılık derecesi | NEMA 3R Hava Duruma Karşı Kablo Kablosu, Kapalı Tank |
| Boyutlar* | 68-W x 39-D x 50-H |
| Kuru ağırlık (yağ olmadan) * | 663 lb |
| Toplam Ağırlık (doldurulmuş sıvı) | 1701 lb |
| Verimlilik % | 99.00% |
| Yük Kaybı Yok (Watt) | +/- 114W |
| Tam yük kaybı (watta) %100 | +/- 570W |
| Toplam yük kaybı (watta) %100 | +/- 684W |
Spesifikasyon
| İsimlendirilmiş Kapasite | Kayıplar | Boyut ((mm) | Ağırlık ((kg) | ||||
| Yüksüz Kayıp ((W) | Yükte Kayıp | W | D | H | Yağ ağırlığı (L) | Toplam Ağırlık (Kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Fabrika Testleri
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
|
