Faz: | Tek aşama | Kapasite: | 10-500Kva |
---|---|---|---|
Soğutma yöntemi: | ONAN/KNAN | Sıklık: | 50Hz/60Hz |
Birincil voltaj: | 34500GrdY/19920 Ya da Özel | ikincil voltaj: | 120/240V Veya Özelleştirilmiş |
İç direnç: | 1.0-4.5% | Yalıtım sınıfı: | A/F |
Vurgulamak: | Tek fazlı transformatör 34,5kv,167Kva kutup montajlı transformatör |

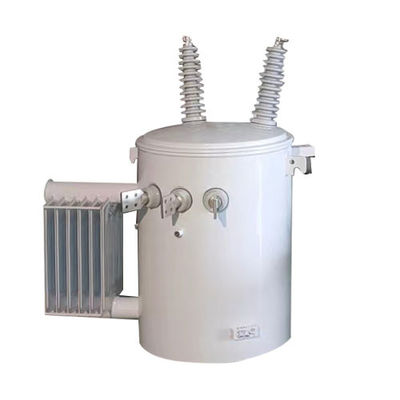

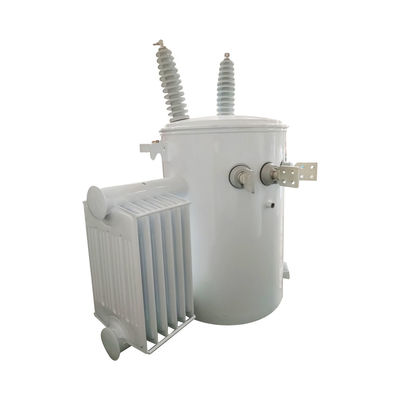

10Kva 25Kva 50Kva 100Kva 167 Kva 333Kva Kutup Montajı Tek Fazlı Dağıtım Transformörü 34.5kv 240v
Yapısal Özellikler
1Tank kapağı, alüminyum veya bakır kablolar yerleştirebilecek halka terminalleriyle birlikte gelen yüksek voltajlı porselen kablolara sahiptir.
2Tank kapağının dairesel dikiş yapısı, gerginlik dağılımını ve güvenilir mühürlenmesini sağlar.
3Tank duvarındaki halka vidaları düşük voltajlı kabuk ve terminal olarak hizmet verir ve teneke kaplamalıdır.
4Bu ürün, kendi kendini kapatan bir basınç indirim valfi ile birlikte gelir.
5ANSI standartlarına göre, transformatörün üst ve alt kısımları uyumludur.
6Tankın zemin terminalı bir halka bult zemin terminalıdır.
Özellikler
Tek fazlı direğe monte edilmiş dağıtım transformatörü için taknik veriler | ||||||||
Güç (KVA) | Yüksek voltaj (V) | Düşük Voltaj (V) | Kayıp ((W) | Boyut ((mm) | Ağırlık | |||
Yüksüz Kayıp | Yükte Kayıp | W | D | H | ||||
5 | 34500/ 19920 13800/ 7957 13200/ 7620 12470/ 7200 veya başka | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
167 | 350 | 1410 | 795 | 890 | 1335 | 680 |
Performans Karakteristiği
1Ürünler endüstriyel ve tarımsal güç ağlarının güç aktarımı ve dağıtımında yaygın olarak kullanılır.
2Demir çekirdeği, yüksek manyetik iletkenliğe sahip soğuk yuvarlanmış silikon-pıhtı levhasından yapılır ve manyetik yolunun kısa, kayıp ve gürültü seviyesi düşük olması için çekme tahtası yapısını benimser.
3Sıkıştırma telleri sarmak için kabul edilir, bu nedenle kayıplar düşüktür ve kısa devreye karşı iyi bir yeteneğe sahiptir.
4Yağ tankı, tam katlanabilir plaka tipi yapısı olan, mükemmel bir dış görünüşe sahip ve bakımı kolay bir çan türüdür.
İsteğe bağlı aksesuarlar
1- Sürtünme Tutuklayıcısı.
2Koruyucu bağlantı.
3Akım Sınırlayıcı Sigorta.
4. Düşük voltajlı devre kesici
a. Devre kesicisinin acil durum kontrolü
b. Sinyal Işığı
5Protecto Combo.
6- Düğme Değiştiricisine dokunun.
7. Çift Voltajlı Değiştirici
8Tank basıncı indirme
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
