| Menşe yeri: | Çin |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | D-50/13 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $1000-$10000 |
| Ambalaj bilgileri: | Kontrplak Kasa |
| Teslim süresi: | 30 GÜN |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Kapasite: | 10KVA'dan 500KVA'ya kadar Mevcut | Soğutma yöntemi: | ONAN/KNAN |
|---|---|---|---|
| Sıklık: | 50Hz/60Hz | Empedans Gerilimi: | ≤4% |
| Birincil voltaj: | 13200GrdY/7620 | ikincil voltaj: | 120/240V |
| Sıcaklık artışı: | 65°C | Sarma Malzemesi: | Bakır |
| Vurgulamak: | Yağ tipi dağıtım transformatörleri 50kva,Petrol türü dağıtım transformatörleri 13.2kV,Çubuklı Dağıtım Transformörleri |
||

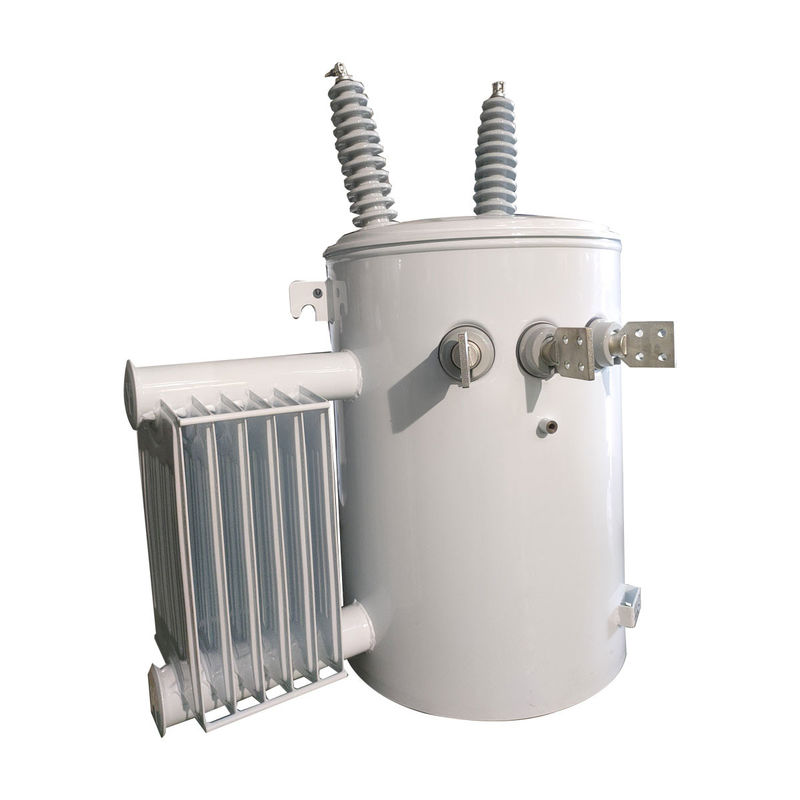

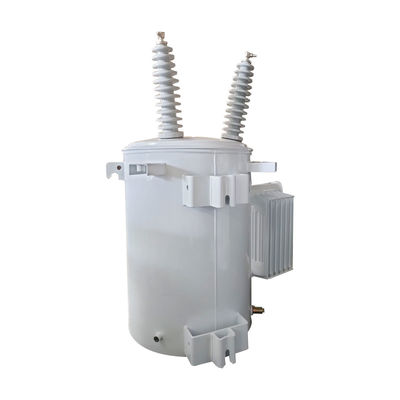

50kva aşama aşağı tek fazlı kutup monte edilmiş yağ tipi dağıtım transformatörleri 13.2Kv
Ana veriler
| 13.2kV 50 kVA direğe monte transformatör özellikleri | |||
| Enerji verimliliği | ANSI C57.12 | Yük kaybı yok | 160W |
| Standart | IEEE C57.12.20 | Yük kaybı üzerine | 520W |
| Güç değerleri | 50 kVA | Toplam kayıp | 680W |
| HV Voltajı | 13.8kV | Sıklık | 60Hz |
| LV Voltajı | 120/240V | Vektör grubu | II6 |
| HV BIL | 95kV | Renk | Gri |
| LV BIL | 30kV | Tank ve Aksesuarlar | 185kg |
| Uzunluk | 610 mm | Yağ ağırlığı | 75 kg |
| Genişliği | 710 mm | Toplam ağırlık | 320 kg |
| Yükseklik | 1000 mm | İmpedans | 2.40% |
| Kutupluk | Katkı maddesi | HV LV sarma | Bakır |
Performans Karakteristiği
Tek fazlı direkli transformatörler, değişen güç dağıtım ihtiyaçları ve yük özellikleri nedeniyle üç fazlı transformatörlere kıyasla daha küçüktür.Komponentleri ve soğutma mekanizmalarını barındırmak için daha büyük boyutlara ihtiyaç duyan daha yüksek kapasiteli transformatörlerleVerimli güç aktarımı için kayıpları en aza indirmek fiziksel boyutu etkiler.ve ilgili kayıplarBu faktörler, güvenilir güç dağıtımını sağlamak için optimal tasarımı şekillendirir.
Tek fazlı kutup monteli transformatörler, güç kapasitesine bağlı olarak boyutlarında değişir, tipik olarak 10 kVA'dan 333 kVA'ya kadar değişir. Fiziksel boyutlar yalıtım türü gibi faktörlerden etkilenir.Soğutma yöntemi, ve özel tasarım gereksinimleri.
Spesifikasyon
| Tek fazlı direğe monte edilmiş dağıtım transformatörü için taknik veriler | ||||||||
| Güç (KVA) | Yüksek voltaj (V) | Düşük Voltaj (V) | Kayıp ((W) | Boyut ((mm) | Ağırlık | |||
| Yüksüz Kayıp | Yükte Kayıp | W | D | H | ||||
| 5 | 34500/ 19920 13800/ 7957 13200/ 7620 12470/ 7200 veya başka | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
