Değerlendirilmiş kapasite: | 167KVA | Faz: | Tek aşama |
---|---|---|---|
Birincil voltaj: | 34500GrdY/19920 | ikincil voltaj: | 120/240V |
Sıklık: | 60Hz | verimlilik: | %98,9 |
Ses seviyesi: | 55 dBA | Dönüşümler: | Bakır |
Vurgulamak: | 167KVA Yağa batırılmış transformatörler,Tek fazlı yağlı transformatörler,34.5KV direğe monte transformatörler |

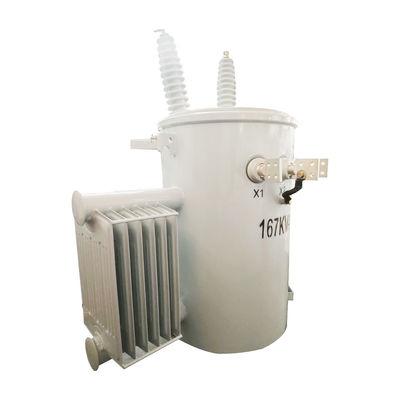

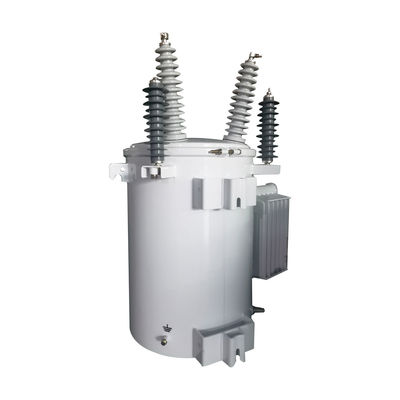

167KVA Tek Fazlı Yağa Dalmış Transformörler 34.5KV direğe monte edilmiş
Özellik
Kalite Sistemi ISO 9001 sertifikalı, DOE Enerji Verimliliği Standartını karşılar veya ANSI/IEEE ve CSA standartlarını aşar
Spesifikasyon
İsimlendirilmiş güç ((KVA) | Yüksek | H.V. Tap | Düşük | Kısa devre | Yük kaybı yok ((W) | Kargo kaybı ((W) | Yük akımı yok(%) |
Voltaj | Aralık | Voltaj | Impedans (%) | ||||
5 | 12.47 13.2 13.8 14.4 34.5 |
±5% ±2x2,5% |
120-240/240-480 /347/600 |
3.5 | 35 | 145 | 4 |
10 | 55 | 260 | 3.5 | ||||
16 | 65 | 365 | 3.2 | ||||
20 | 80 | 430 | 3 | ||||
30 | 100 | 625 | 2.8 | ||||
40 | 125 | 775 | 2.5 | ||||
50 | 150 | 950 | 2.3 | ||||
63 | 180 | 1125 | 2.1 | ||||
80 | 200 | 1400 | 2 | ||||
100 | 240 | 1650 | 1.9 | ||||
167 | 285 | 1950 | 1.8 | ||||
250 | 365 | 2365 | 1.7 |
Çubuklı Transformör Anahtar Mekanı
1Manyetik devre tasarımı
Demir çekirdeğinin şekli, boyutu, histerezi ve girdap akım kaybı dikkate alınması gereken önemli faktörlerdir.
2. sarma tasarım
Tasarım sürecinde dönüş sayısı, tel malzemesi, katman arası yalıtım ve kablolama yöntemi gibi faktörler dikkate alınmalıdır.İyi planlanmış bir sarmalama tasarımı uygulayarak, transformatör daha fazla yük kapasitesine ve güvenilirliğe ulaşabilir.
3İzolasyon malzemesinin seçimi
Doğru yalıtım malzemelerini seçmek, güvenliğin ve uzun ömürlülüğün sağlanması için çok önemlidir.Yüksek sıcaklığa dayanıklı, ark parçalanma direnci ve nem direnci.
4. Vakumlu yağ dolumu
Tek fazlı kutupluklı transformatörler tipik olarak bir vakum yağ doldurma yöntemi kullanır. Bu, transformatör yongalarını vakumla tedavi etmeyi, yalıtım yağı enjekte etmeyi, hava kabarcıklarını ortadan kaldırmayı,ve transformatörleri mühürle.Vakum yağlama işlemi, transformatörün yalıtım performansını ve termal istikrarını arttırdığı için yararlıdır ve bu da uzun kullanım ömrüne yol açar.
5Sıcak işlem
Transformörlerin mekanik özellikleri ve dayanıklılığı, ısı işlemleri ile arttırılabilir.sertliğini ve aşınma dayanıklılığını arttırırken, gerginliği ve deformasyonu azaltır.
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
