Trafo tipi: | Ped takılı | Soğutma yöntemi: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> |
---|---|---|---|
Sıklık: | 50Hz/60Hz | İmpedans: | 10.0-4.5% Tipik |
Yalıtım seviyesi: | A/E | Birincil Voltaj: | 12470GrdY/7200 |
ikincil voltaj: | 240/120V (L-N-L) | Sarma Malzemesi: | Bakır |
Vurgulamak: | 15kva döngü besleme transformatörü,Pad Montajlı Loop Gıda Transformörü,Yağ tipi transformatör 7.6 Kv |

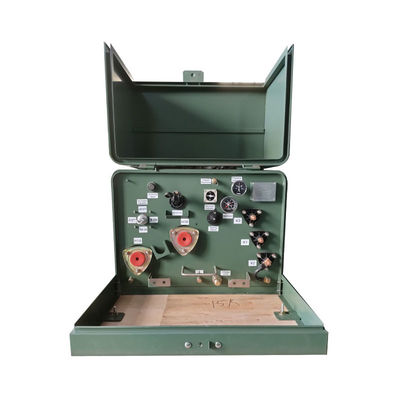

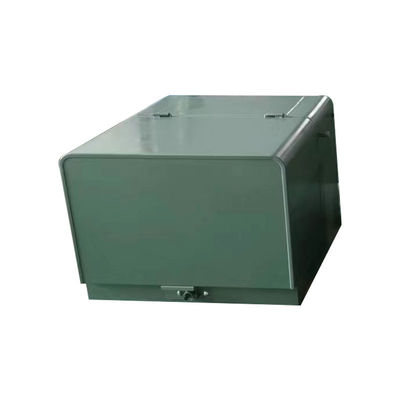

1 Faz Yatayı Montajlı 15kva Loop Gıda Tipi Transformörü 34.5kv 13.2kv 7.6 Kv
Ürün Tanımı
Özetleme
Tek fazlı bantlı transformatör, yağla batırılmış bir dağıtım transformatörüdür.Geleneksel transformatör, kutu tipi bir kabuk şeklinde tasarlanmıştır.Düşük gürültü, düşük kayıp, güvenlik ve güvenilirlik.Köy bölgelerinde, ticari merkezlerde, hastanelerde, parklarda, okullarda vb. yaygın olarak kullanılır.Tek fazlı bant monte edilmiş transformatörler kendiliğinden soğutulur,döngü veya radyal besleme olarak mevcuttur, ve ölü cephe, ANSI / CSA / IEEE standartlarını karşılar veya aşar.
Spesifikasyon
SAlt fazlı bantlı transformatör Specifikasyonu | ||||||||
Reyting | Yüksek voltaj ((kV) | Yük Kaybı Yok | Yük kaybı | Yükseklik | Derinlik | Genişliği | Yağ Ağırlığı ((kg) | Toplam Ağırlık ((kg) |
(kVA) | (mm) | (mm) | (mm) | |||||
15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ya da diğerleri |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
Standart Özellikler
1) Tek fazlı bant monte edilmiş transformatör tank kaplaması C57'yi aştığı,12.8 ve C57,12.29IEEE C57'ye tam uyum.12.28 kabın bütünlüğü standartları.
2) Döngü besleme işlemi için iki dıştan sıkıştırılmış evrensel yüksek voltajlı kasık kuyusu veya radyal besleme işlemi için bir dıştan sıkıştırılmış kasık kuyusu.
3)Dışarıdan sabitlenmiş üç düşük voltajlı buşing, tamamen yalıtımlı nötr bir terminal ve çıkarılabilir zemin kemeri de dahil olmak üzere ipli bakır çubuklarla.
4)Embossed kabuk montajları; İçeriye çekilmiş yağ bölmesi tabanı.
5)Döşeli, sıvı monteli paslanmaz çelik kaldırma tedarikleri.
6) Otomatik basınç indirimi cihazı.
7)Oksidasyon inhibitörü olan elektrik kalitesi mineral yağı.
8)Korrozyona dayanıklı paslanmaz çelik menteşe iğneleri ve fıçıları ile çıkarılabilir kapak Paslanmaz çelik donanımla sabitlenmiş hafif çelik kabın ve çıkarılabilir eğim ön panel aksesuar montaj koltuğu.
9) Su tutmasını önlemek için kaputun ve yağ bölmesinin üst yüzeylerini döşeme.
10)Yağ dolumu/yağ seviyesi fiş; Yağ boşaltma fiş; Tank topraklama hükümleri.
11) Kapalı penta-başı güvenlik çilingiri, yüzen fındık ve kalıp kilidi ile korozyona dayanıklı kilitleme bileşeni.
İsteğe bağlı aksesuarlar

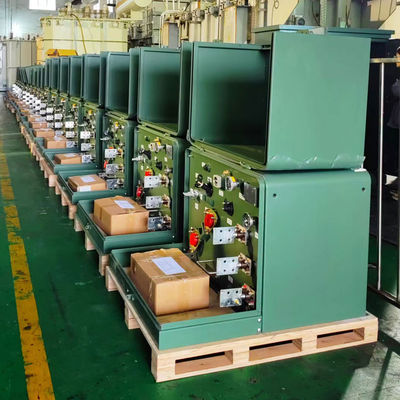

Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
