| Menşe yeri: | Çin |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | D-15/4 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $1000-$10000 |
| Ambalaj bilgileri: | Kontrplak Kasa |
| Teslim süresi: | 30 GÜN |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Tek aşama | Kapasite: | 15kva |
|---|---|---|---|
| Soğutma yöntemi: | ONAN | İmpedans: | %3,5 |
| Birincil Voltaj: | 11000V veya özel | ikincil voltaj: | 120/240V |
| Sarma Malzemesi: | Bakır/Alüminyum | Standart: | DOE/ANSI/IEEE |
| Vurgulamak: | 15kva direğe monte edilmiş transformatör,ANSI direğe monte edilmiş transformatör,IEEE Yağ Tipi Transformörü |
||

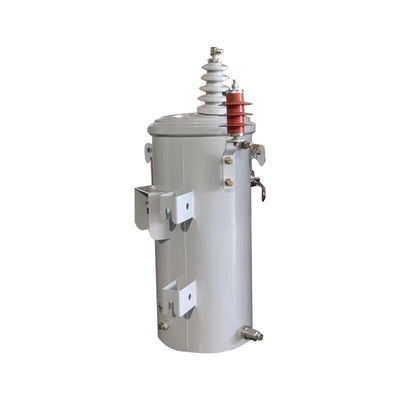

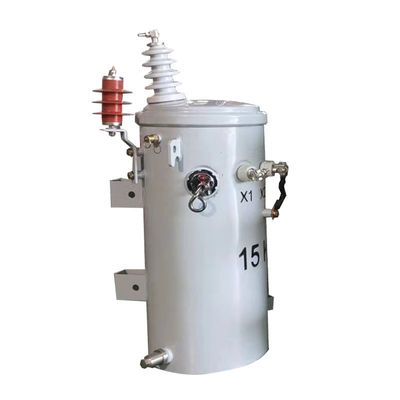

IEEE ANSI Üstü Kurulum Türü Tek Fazlı 15kva direğe monte transformatör 11000V'den 240V'ye kadar
Performans Karakteristiği
1Ürünler endüstriyel ve tarımsal güç ağlarının güç aktarımı ve dağıtımında yaygın olarak kullanılır.
2Demir çekirdeği, yüksek manyetik iletkenliğe sahip soğuk yuvarlanmış silikon çelik levhalardan yapılır ve manyetik yolunun kısa, kayıp ve gürültü seviyesi düşük olması için çekme tahta yapısını benimser.
3Sıkıştırma telleri sarmak için kabul edilir, bu nedenle kayıplar düşüktür ve kısa devreye karşı iyi bir yeteneğe sahiptir.
4Yağ tankı, tam katlanabilir plaka tipi yapısı olan, mükemmel bir dış görünüşe sahip ve bakımı kolay bir çan türüdür.
Ana veriler
| 15 kVA direğe monte edilmiş transformatör özellikleri | |||
| Güç değerleri | 15 kVA | HV/LV sarma | Alüminyum |
| HV Voltajı | 4.16 kV | Yük kaybı yok | 55w |
| LV Voltajı | 120/240V | Yük kaybı üzerine | 153w |
| HV BIL | 125kV | Sıklık | 60Hz |
| LV BIL | 30kV | Renk | Gri #70 |
| Uzunluk | 620 mm | Tank ve Aksesuarlar | 130kg |
| Genişliği | 700mm | Yağ ağırlığı | 75 kg |
| Yükseklik | 880mm | Toplam ağırlık | 255 kg |
| Kutupluk | Katkı maddesi | İmpedans | 2.00% |
Tasarım çizimleri
Aksesuarlar
Spesifikasyon
| 10kva-500kva Tek fazlı yağlı transformatör | ||||||
| İsimlendirilmiş Kapitalizasyon (kVA) | Yüksek | Düşük Voltaj (v) | Bağlantı sembolü | Standart | Kısa devre impedansı (%) | Verimlilik |
| Voltaj ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8-8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Özellik
1Tank kapağı, alüminyum veya bakır kabloları taşıyabilen halka terminalleriyle birlikte gelen yüksek voltajlı porselen kablolara sahiptir.
2Tank kapağının dairesel dikiş yapısı, gerginlik dağılımını ve güvenilir mühürlenmesini sağlar.
3Tank duvarındaki halka vidaları düşük voltajlı kabuk ve terminal olarak hizmet verir ve teneke kaplamalıdır.
4Bu ürün, kendini kapatan bir basınç çözücü valfi ile birlikte gelir.
5ANSI standartlarına göre, transformatörün üst ve alt kısımları uyumludur.
6Tankın zemin terminalı bir halka bult zemin terminalıdır.
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
