Faz: | Üç | Değerlendirilmiş kapasite: | 5600KVA veya Özelleştir |
---|---|---|---|
Soğutma yöntemi: | AN/AF | Sıklık: | 50/60Hz |
Yalıtım seviyesi: | F/H | Standart: | AS60076 |
Vektör grubu: | DY11 | Sıcaklık artışı: | 100°C |
Vurgulamak: | Step Up Transformer 33KV,3P kuru tip transformatör,Yükseltin dökme reçine transformatörü |

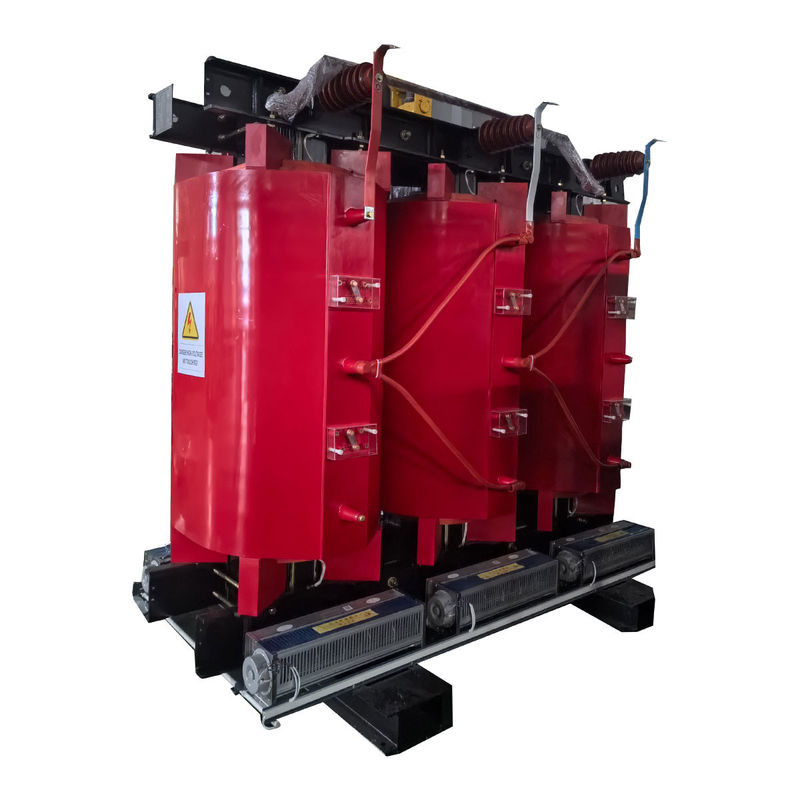

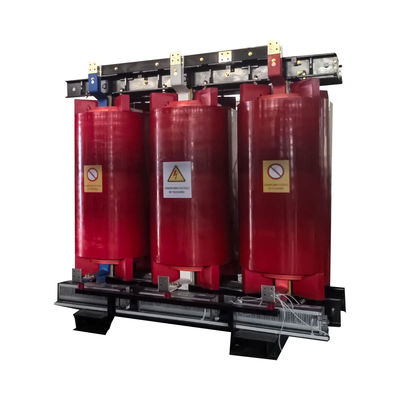

5600K Üç fazlı kuru transformatör dökme bobin aşama transformatör 33KV
Performans Karakteristiği
* Basit bakım: nadiren bakıma ihtiyaç duyulur.
* Kirlenme içermezler
* Kirlenmiş ve nemli alanlarda kullanılırlar.
* Kurulumu daha kolay.
* Dielektrik ısıtma ve düşük termal nedeniyle uzun ömürlüdürler
* Mülkiyeti ve insanları korur
* Kısa devre akımları için, yüksek dirençleri vardır
* Performans mükemmel
Ana Veriler
Türü | Kuru tip, dökme reçine |
Model Numarası | SCB10-5600KVA/33~0.4KV |
Aşamalar | Tek veya üç fazlı |
İsimlendirilmiş kapasite | 50-6300KVA |
İzolasyon Türü | F/H |
Soğutma yöntemi | AN/AF |
Birincil voltaj | 12/24/33KV |
İkincil gerilim | 400/230V |
Vektör grubu | Dyn11,Yyn0 |
Çaplama aralığı | ±2x2.5 |
İsimlendirilmiş sıklık | 50Hz/60Hz |
Sıcaklık artışı | 100°C |
İmpedans | % 9 |
Yük kaybı yok | 7487W |
Kargo kaybı ((120°C) | 55320W |
Kablolama malzemesi | Alüminyum veya Bakır |
IP oranı | IP00 ila IP54 |
Yangın geçirmez sınıf | F1 |
Çekirdek malzemesi | Silikon çelik |
Standart | ANSI,IEC |
Sertifikalı | CE/ISO |
Spesifikasyon
İsimlendirilmiş kapasite | Yüksek Voltaj | Düşük | Bağlantı sembolü | Yük Kaybı Yok | Yükte Kayıp | Yük akımı yok | Ağırlık | Kısa devre bağımsızlığı |
(KVA) | KV | Voltaj | (W) | (W) | (%) | (KG) | (%) | |
KV | ||||||||
10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
30 | 6.3 | Evet. | 0.215 | 0.75 | 3.2 | 260 | ||
50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
125 | 0.53 | 1.955 | 2.2 | 585 | ||||
160 | 0.61 | 2.25 | 2.2 | 670 | ||||
200 | 0.7 | 2.675 | 2 | 790 | ||||
250 | 0.81 | 2.915 | 2 | 920 | ||||
315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
2500 | 4.5 | 19.53 | 1.2 | 4955 |
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
