Trafo tipi: | Ped takılı | Soğutma yöntemi: | <i>ONAN;</i> <b>ONAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> |
---|---|---|---|
Sıklık: | 50Hz/60Hz | Yalıtım seviyesi: | A/E |
Birincil Voltaj: | 13200GrdY/7620 | ikincil voltaj: | 240/120V (L-N-L) |
Kapasite: | 100KVA | Faz: | Tek aşama |
Vurgulamak: | 100kva döngü besleme transformatörü,Tek fazlı döngü besleme transformatörü,Yağ Tipi Transformörü 12.4 Kv |

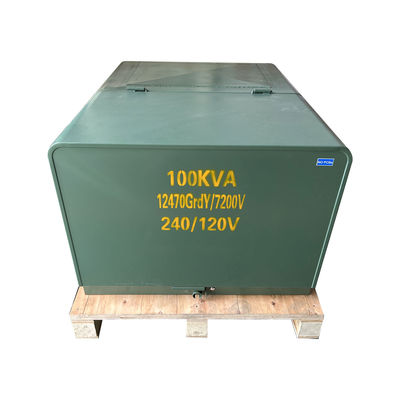

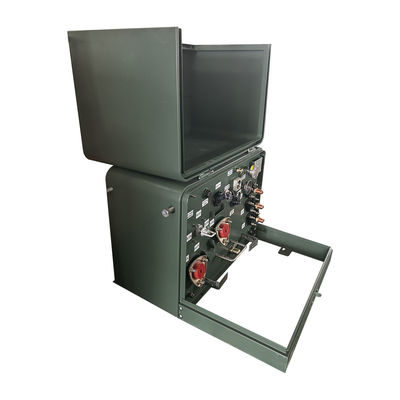

100kva Tek Fazlı Pad Montajlı Loop Gıda Transformörü 34.5kv 13.2kv 12.4 Kv
Özetleme
1) Tek fazlı bantlı transformatörler, genellikle açık havada bulunan, kapılı ve kilitli bir dolaba yerleştirilir.
2) Bu dağıtım transformatörlerinin hepsi yağ yalıtımlı, sef soğutmalı, döngü veya radyal besleme ile mevcuttur ve ölü cephedir.
3)Bu transformatörler, transformatörlerin takılacağı devre türüne göre seçilen iki temel radyasyon ve döngü besleme konfigürasyonunda bulunur.
Ürün ayrıntıları
Özellik
• ANSI®, IEEE® ve NEMA® standartlarını karşılar veya aşar
• Dağıtım transformatörleri için DOE Enerji Verimliliği Standartı 10 CFR Bölüm 431'i karşılar
• Tank kaplama IEEE Std C57'yi aştı.12.28TM-2005 ve IEEE Std C57.12.29TM-2005 standartları (yalnızca paslanmaz çelik üniteleri)
• IEEE Std C57 ile tam uyumluluk.12.28TM-2005 standardı kapak bütünlüğü gereksinimleri
• Lazerle kazınmış isim plakaları
• Paslanmaz çelik kaldırma düzenlemeleri
• Tankın topraklanması için düzenlemeler
• Otomatik basınç azaltma cihazı
• Elektrikli mineral yağı
• Paslanmaz çelik sargı iğne ve fıçıları olan sarmal kapı
• Uçan kilit cebesi kolayca hizalama için
• Kapalı paslanmaz çelik pentahead kapı kilitli kilit
• Yağ doldurma ve drenaj düzenlemeleri
• Çıkarılabilir kenarlık
• Saldırılmış küplü tank kapağı
• Yüksek voltajlı kabuk kuyuları - 200 A
Spesifikasyon
SAlt fazlı bantlı transformatör Specifikasyonu | ||||||||
Reyting | Yüksek voltaj ((kV) | Yük Kaybı Yok | Yük kaybı | Yükseklik | Derinlik | Genişliği | Yağ Ağırlığı ((kg) | Toplam Ağırlık ((kg) |
(kVA) | (mm) | (mm) | (mm) | |||||
15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ya da diğerleri |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
İsteğe bağlı aksesuarlar
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
