Kapasite: | 100KVA | Faz: | Tek aşama |
---|---|---|---|
Birincil Voltaj: | 13200V | ikincil voltaj: | 240/120V |
Soğutma yöntemi: | <i>ONAN;</i> <b>ONAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> | Sıkışmış: | ANSI IEEE |
Sıcaklık artışı: | 65°C | İmpedans: | %4,5 |
Vurgulamak: | ANSI Pad Montajlı Transformör,IEEE Standart Pad Montajlı Transformör,Özel Tek Fazlı Transformör |

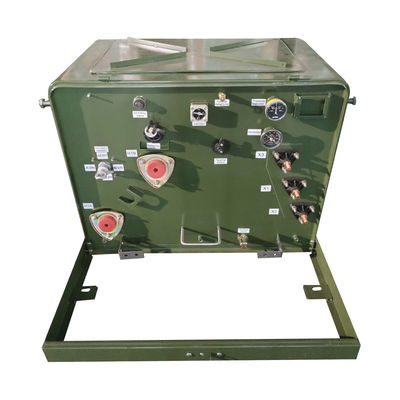

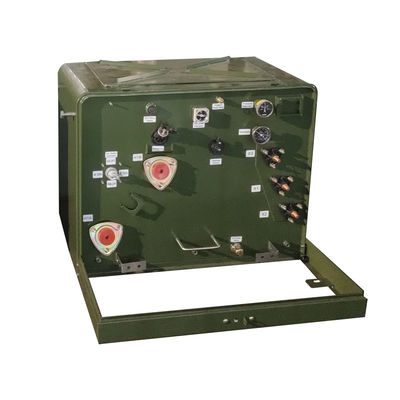

ANSI IEEE Standart 100KVA Tek fazlı bantlı transformatör 13200V'den 240V'ye
Özellik
• ANSI®, IEEE® ve NEMA® standartlarını karşılar veya aşar
• Dağıtım transformatörleri için DOE Enerji Verimliliği Standartı 10 CFR Bölüm 431'i karşılar
• Tank kaplama IEEE Std C57'yi aştı.12.28TM-2005 ve IEEE Std C57.12.29TM-2005 standartları (yalnızca paslanmaz çelik üniteleri)
• IEEE Std C57 ile tam uyumluluk.12.28TM-2005 standardı kapak bütünlüğü gereksinimleri
• Lazerle kazınmış isim plakaları
• Paslanmaz çelik kaldırma düzenlemeleri
• Tankın topraklanması için düzenlemeler
• Otomatik basınç azaltma cihazı
• Elektrikli mineral yağı
• Paslanmaz çelik sargı iğne ve fıçıları olan sarmal kapı
• Uçan kilit cebesi kolayca hizalama için
• Kapalı paslanmaz çelik pentahead kapı kilitli kilit
• Yağ doldurma ve drenaj düzenlemeleri
• Çıkarılabilir kenarlık
• Saldırılmış küplü tank kapağı
• Yüksek voltajlı kabuk kuyuları - 200 A
Tteknik özellikleri
25kva-500kva tek fazlı bantlı transformatör | ||||||
İsimlendirilmiş Kapitalizasyon (kVA) | Yüksek | Düşük Voltaj (v) | Bağlantı sembolü | Standart | Kısa devre impedansı (%) | Verimlilik |
Voltaj ((v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 1.0-4.5% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Ürün çizimi
Aksesuarlar
• 4 pozisyon yük kırma
• Çoklu voltaj veya musluk
• Güvenli çalışma için dıştan çalıştırılabilir çoklu voltaj veya tuş değiştiricileri
• Paslanmaz çelik tank, tank tabanı, eşiği, kapı ve/veya donanım
• İkinci dümenler için çeşitli kazıklar ve terminaller mevcuttur
• Yüksek voltajlı kabuklar
• Yer bağlantıları
• Tek parça yüksek voltajlı tüpler
• EnvirotempTM FR3TM sıvısı
• Yük kırma anahtarları
• Kanama/örnekleme valfi
• Basınç vakum ölçer
• Sıvı seviyesi ölçer
• Sıcaklık ölçer
Fabrika fotoğrafları
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
