| Menşe yeri: | Çin |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | D-50/15 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $1000-$10000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Tek aşama | Kapasite: | 50Kva veya özelleştir |
|---|---|---|---|
| Soğutma yöntemi: | <i>ONAN;</i> <b>ONAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> | Sıklık: | 60 Hz |
| Birincil Voltaj: | 12470GrdY/7200 | ikincil voltaj: | 120/240V |
| Sıcaklık artışı: | 65°C | Standart: | ANSI/IEEE |
| Vurgulamak: | 50kva Yağa Dalmış Dağıtım Transformörü,240v yağlı dağıtım transformatörü,ONAN direğe monte edilmiş transformatör |
||

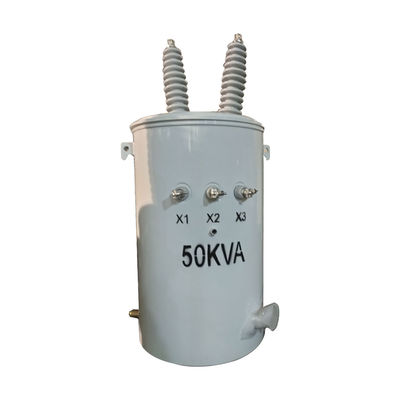

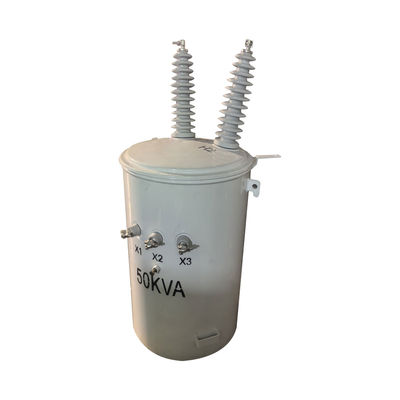

12.4kv 240v 50kva Yağa batırılmış dağıtım transformatörü Tek fazlı direğe monte edilmiş transformatör
Açıklama
Merkezi olmayan güç kaynağı olan dağıtım ağında, tek fazlı transformatör, dağıtım transformatörü olarak önemli avantajlara sahiptir.Düşük voltajlı dağıtım hatlarının uzunluğunu azaltabilir., hat kayıplarını azaltır ve güç kaynağı kalitesini artırır.Transformör, direk montaj tipi süspansiyon montaj yöntemini benimsemekle karakterize edilir., küçük hacim, küçük altyapı inşaat yatırımı, düşük voltajlı güç kaynağı yarıçapının azaltılması ve düşük voltajlı hat kayıplarını% 60'tan fazla azaltabilir.Transformör güçlü aşırı yük kapasitesi ile tamamen mühürlenmiş bir yapı benimsiyor, sürekli çalışmada yüksek güvenilirlik, basit bakım ve uzun hizmet ömrü.
Ana veriler
| 100 kVA tek fazlı kutuplı transformatör özellikleri | |||
| Enerji verimliliği | CSA C802.1 | Kutupluk | Katkı maddesi |
| Cinsel hastalıklar | CSA C2.1 | HV/LV sarma | Alüminyum |
| Güç değerleri | 100 kVA | Yük kaybı yok | 208w |
| HV Voltajı | 12.47kV Delta | Yük kaybı üzerine | 753w |
| LV Voltajı | 240/120 | Sıklık | 60Hz |
| HV BIL | 125kV | Vektör grubu | II6 |
| LV BIL | 30kV | Renk | Gri |
| Uzunluk | 730 mm | Tank ve Aksesuarlar | 435kg |
| Genişliği | 890mm | Yağ ağırlığı | 165kg |
| Yükseklik | 1110 mm | Toplam ağırlık | 675 kg |
| İmpedans | 2% 93 | Soğutma yöntemi | ONAN |
Özellikler
| 10kva-500kva Tek fazlı yağlı transformatör | ||||||
| İsimlendirilmiş Kapitalizasyon (kVA) | Yüksek | Düşük Voltaj (v) | Bağlantı sembolü | Standart | Kısa devre impedansı (%) | Verimlilik |
| Voltaj ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8-8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Tasarım çizimleri
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
