| Menşe yeri: | Çin |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | S-1000/35 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $5000-$150000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Üç faz | Kapasite: | 1000KVA veya özelleştirilmiş |
|---|---|---|---|
| Birincil Voltaj: | 34500V veya özel | ikincil voltaj: | 208Y/120 |
| Vektör grubu: | Dyn1 | Sıcaklık artışı: | 65°C |
| Empedans (Tipik): | %5,0-7,5 Tipik | Soğutma Sınıfı: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> |
| Vurgulamak: | 3 Fazlı Yağa Batırılmış Transformör,Yağa batırılmış transformatör 208V,1000Kva Pad Montajlı Transformör |
||

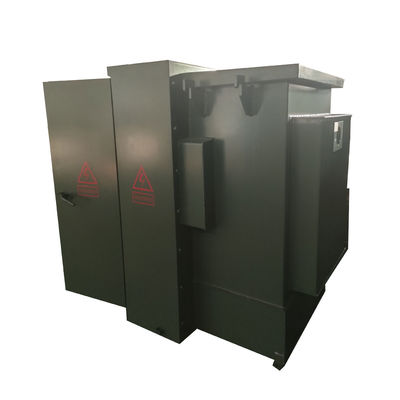

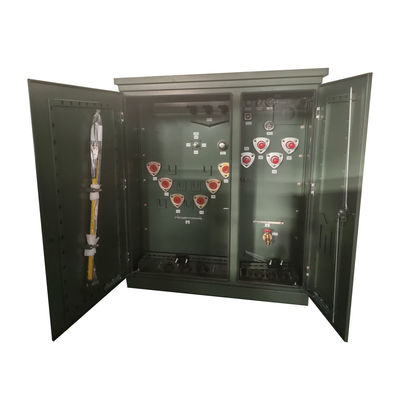

1000 Kva 3 Fazlı Pad Montajlı Yağa Batırılmış Transformör 34500V 208V
Performans
1)Yağ depolama tankı yoktur,transformörün yüksekliği azaltılır,kurulum alanı ve taşıma maliyetlerini tasarruf edebilir.
2) Dalgalanmış radyatörün esnekliği, sıcaklık değişikliğinden kaynaklanan yağ hacmi değişikliğini telafi edebilir.
3) Kutu, sadece soğutma fonksiyonuna değil aynı zamanda 'nefes alma' fonksiyonuna sahip dalgalanmış radyatör tankıdır.
4) transformatör yağı hava ile temas etmez,Bu, oksijenin ve suyun transformatörü batırmasını etkili bir şekilde engeller ve performansın bozulmasına neden olur (malzemelerin ve yağın yaşlanması).
5) Yüksek ve düşük voltajlı sargıların yeni yapısı, mekanik dayanıklılığı ve kısayol karşıtlığını artıran makul bir yağ borusu ve bağlantısı düzenlenmesi.
6) Daha iyi bir soğutma etkisi üretmek için boyuna yağ yolu ile spiral döngüler kullanıyoruz.Kısa devreye karşı elektrik kapasitesini güçlendirmek için döngünün terminal yüzünün etkili desteğini geliştiririz..
Ana veriler
| Transformör Tipi | Yatak tabanlı, bölme tipi |
| Transformör yapılandırması | Sıvı dolu yataklı |
| Transformör besleme tipi | Döngü besleme |
| Aşama | Üç Aşama |
| Kapasite | 1 MVA (1000 KVA) |
| Vektör grubu | DYN1 |
| Birincil Voltaj | 34500V |
| Birincil gerilim sınıfı | 35 kV sınıfı |
| Birincil Fazor | Delta |
| Birincil BIL | 150 kV |
| İkincil Voltaj | 208Y/120 |
| İkincil gerilim sınıfı | 1.2 kV sınıfı |
| İkincil Fazor | Wye-N |
| İkincil BIL | 30 KV |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 55/65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | KNAN; Kendiliğinden Soğutulmuş |
| Tıklama Değiştirici | 5 pozisyonluk Çarpma Değiştiricisi |
| İmpedans | 5Tipik %0,7-7,5 Hedef %5,75 |
| Birincil Bağlantı Tipi | Ölü cephe |
| Birincil Akım Üzerine Koruma Yöntemi | Erimiş, yağla batırılmış |
| K-Faktör Değerlendirme (Harmonik Hafifletme) | K-1 (Standard) |
| Kabuk malzemesi | Bakır |
| Çevre sıcaklığı derecesi | 40°C |
| Çevre çalışma sıcaklık aralığı | -40°C'den +40°C'ye (-50°F'den +104°F'ye) |
| Ses seviyesi | 58 dBA |
| Boyutlar* | 73"W x 69"D x 73"H |
| Toplam Ağırlık (doldurulmuş sıvı) | 6,834 lb |
| Verimlilik % | 99.20% |
| Yük Kaybı Yok (Watt) | +/- 1,300W |
| Tam yük kaybı (watta) %100 | +/- 8,500W |
Fabrika fotoğrafları
Spesifikasyon
| Üç fazlı bantlı transformatör | ||||
| İsimlendirilmiş Güç (KVA) | Yüksek voltaj (KV) | Düşük Voltaj (V) | Kayıp (W) | |
| Yüksüz kayıp (W) | Yüklü Kayıp (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ya da diğerleri |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Teknik çizimler
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
