| Menşe yeri: | Çin |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | S-500/15 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $5000-$150000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Üç faz | Kapasite: | 500KVA Veya Özelleştirilmiş |
|---|---|---|---|
| Birincil Voltaj: | 13800V | ikincil voltaj: | 208Y/120V |
| Verimlilik: | >99.10% | Sıcaklık artışı: | 65°C |
| Empedans (Tipik): | %5,0-7,5 Tipik | Soğutma Sınıfı: | <i>ONAN;</i> <b>ONAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> |
| Vurgulamak: | 500Kva Pad Montajlı Transformör,13800v Padd Montajlı Transformör,3 fazlı yağ tipi transformatör |
||

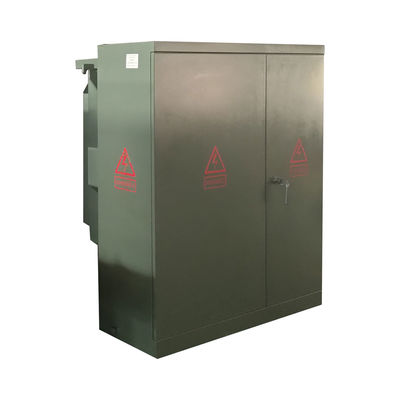

500 Kva 3 Fazlı Pad Montajlı Transformör Yağı Tipi 13800v 208v
Performans
1. bantlı transformatörler 10000 kVA'ya kadar güçlerde üretilir.
2. bantlı transformatörler CSA, IEEE c gibi standartlara uygun olarak tasarlanmış ve test edilmiştir.57, ve uygun olarak DOE.

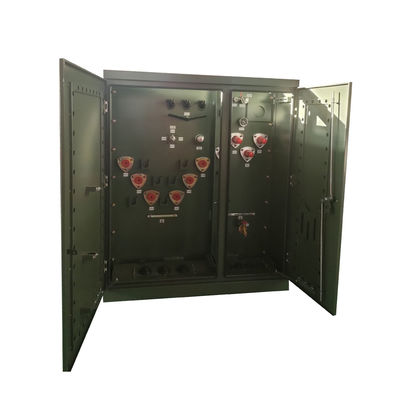

3. Pad monte transformatörleri yağ dolu ve taklit dayanıklı bir tasarıma sahiptir. Transformatör ön kabin ve arka kabin olmak üzere iki parçaya ayrılmıştır.
Ana veriler
| Transformör Tipi | Yatak tabanlı, bölme tipi |
| Transformör yapılandırması | Sıvı dolu yataklı |
| Transformör besleme tipi | Döngü besleme |
| Aşama | Üç Aşama |
| Kapasite | 500 KVA |
| Vektör grubu | DYN1 |
| Birincil Voltaj | 13200V |
| Birincil gerilim sınıfı | 15 kV sınıfı |
| Birincil Fazor | Delta |
| Birincil BIL | 95 KV |
| İkincil Voltaj | 208Y/120 |
| İkincil gerilim sınıfı | 1.2 kV sınıfı |
| İkincil Fazor | Wye-N |
| İkincil BIL | 30 KV |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C Ortalama w/ 80°C Sıcak nokta |
| Soğutma sınıfı | ONAN; Kendiliğinden Soğutulmuş |
| Impedans (Tipik) | % 5 |
| Birincil Bağlantı Tipi | Ölü cephe |
| Kabuk malzemesi | Bakır |
| Temel malzeme | Tahıl yönelimli çelik |
| Verimlilik % | 99%10 |
| Tam yük kaybı (watta) %100 | +/- 5,000W |
Fabrika fotoğrafları
Teknik çizimler
Spesifikasyon
| Üç fazlı bantlı transformatör | ||||
| İsimlendirilmiş Güç (KVA) | Yüksek voltaj (KV) | Düşük Voltaj (V) | Kayıp (W) | |
| Yüksüz kayıp (W) | Yüklü Kayıp (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ya da diğerleri |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 |
||
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
