| Menşe yeri: | Çin |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | D-15/5 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $1000-$10000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Tek aşama | Kapasite: | 15kva |
|---|---|---|---|
| Soğutma yöntemi: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> | İmpedans: | %3,5 |
| Birincil Voltaj: | 4160/7200GrdY | ikincil voltaj: | 120/240V |
| Sıcaklık artışı: | 65°C | Verimlilik: | >%98,80 |
| Vurgulamak: | 15kva direğe monte edilmiş dağıtım transformatörü,Tek fazlı dağıtım transformatörü 240v,KNAN Yağ Tipi Transformörü |
||

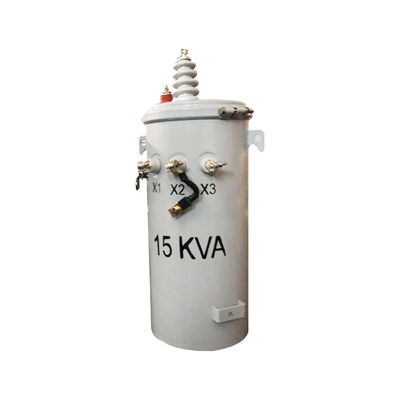

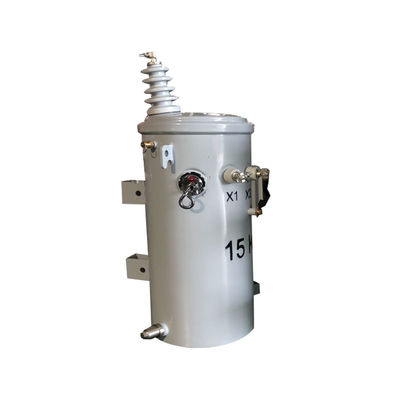

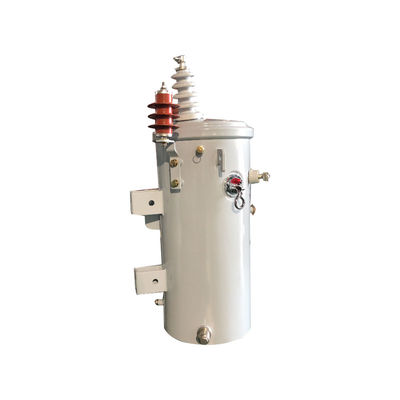

15kva Tek fazlı kutup monte edilmiş dağıtım tipi transformatörü 4160v 240v
Ana veriler
| Transformör Tipi | Üstteki Dağıtım Transformörü |
| Transformör yapılandırması | Sıvıyla Doldurulmuş direğe monte edilmiş |
| Aşama | Tek Fazlı |
| Kapasite | 15 KVA |
| Birincil Voltaj | 4160/7200GrdY |
| Birincil gerilim sınıfı | 8.7 kV sınıfı |
| Birincil BIL | 60 kV |
| İkincil Voltaj | 120/240V (L-N-L) |
| İkincil gerilim sınıfı | 1.2 kV sınıfı |
| İkincil Fazor | Çifte sarma tek fazlı |
| İkincil BIL | 30 KV |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| Soğutma sınıfı | KNAN; Kendiliğinden Soğutulmuş |
| Kabuk malzemesi | Bakır |
| Çevre sıcaklığı derecesi | 40°C |
| Ses seviyesi | 48 dBA |
| Boyutları | 17''-W x 20''-D x 38''-H |
| Ağırlık | 256 lb |
| Verimlilik | 98.80% |
| Yük Kaybı Yok (Watt) | +/- 137W |
| Toplam yük kaybı (Watt) | +/- 468W |
Tasarım çizimleri
Aksesuarlar
Spesifikasyon
| 10kva-500kva Tek fazlı yağlı transformatör | ||||||
| İsimlendirilmiş Kapitalizasyon (kVA) | Yüksek | Düşük Voltaj (v) | Bağlantı sembolü | Standart | Kısa devre impedansı (%) | Verimlilik |
| Voltaj ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8-8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Özellik
1Tank kapağı, alüminyum veya bakır kablolar yerleştirebilecek halka terminalleriyle birlikte gelen yüksek voltajlı porselen kablolara sahiptir.
2Tank kapağının dairesel dikiş yapısı, gerginlik dağılımını ve güvenilir mühürlenmesini sağlar.
3Tank duvarındaki halka vidaları düşük voltajlı kabuk ve terminal olarak hizmet verir ve teneke kaplamalıdır.
4Bu ürün, kendi kendini kapatan bir basınç indirim valfi ile birlikte gelir.
5ANSI standartlarına göre, transformatörün üst ve alt kısımları uyumludur.
6Tankın zemin terminalı bir halka bult zemin terminalıdır.
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
