Trafo tipi: | Ped Monteli, Bölmeli Tip | Kapasite: | 1 MVA (1000 KVA) |
---|---|---|---|
Birincil Voltaj: | 12470GrdY/7200 | ikincil voltaj: | 208Y/120 |
Sıklık: | 60Hz | Soğutma Sınıfı: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> |
Empedans (Tipik): | %5,75 | Verimlilik: | %99,20 |
Vurgulamak: | Step Down Yağa Batırılmış Transformer,Pad Montajlı Transformör 1000kva,Yağa batırılmış transformatör 15kv |

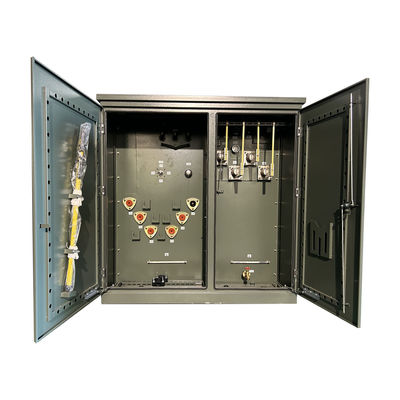

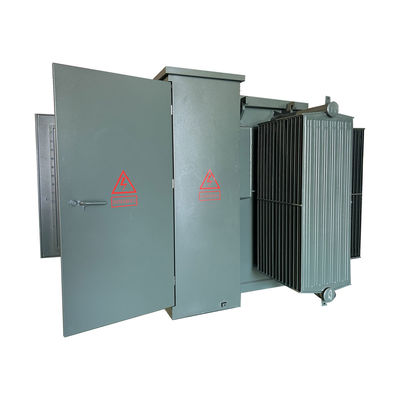

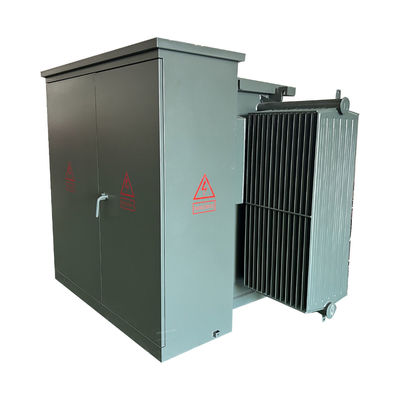

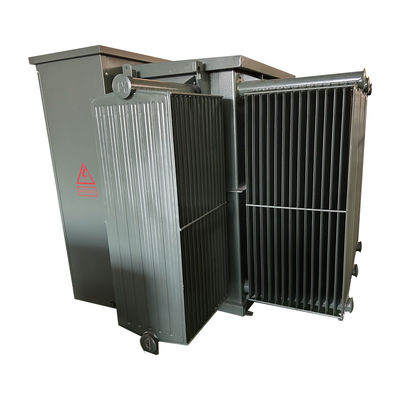

Üç Fazlı Elektrikli Yataklı Adım Aşağı Yağ Daldırılmış Transformör 1000kva 15kv
Özetle
WINLEY, uygulanabilir ANSI®/IEEE® standartlarını karşılayan sıvı dolu üç fazlı bantlı dağıtım transformatörlerinin tam bir hattını sunar.,Yüksek voltajlı ve büyük kapasiteli durumlar için uygundur, örneğin güç istasyonları, endüstriyel güç tüketimi vb.Yağa batırılmış transformatörlerin daha iyi performansı ve istikrarı vardır.
Performans
1) Yapı kompakt ve makuldür ve hacmi küçüktür, bu da aynı kapasiteli Avrupa tarzı kutu değişikliğinin sadece üçte biri;
2) Tamamen mühürlü, tamamen yalıtımlı yapı, güvenlik bariyerlerinin kurulmasına gerek yok ve kişisel güvenlik için güvenilir bir garanti;
3) Kullanıcıların seçim yapabileceği çeşitli güç kaynağı şemaları vardır, bunlar terminal güç kaynağını benimseyebilir ve halka ağı veya çift güç kaynağını gerçekleştirebilir;
4) Düşük kayıp, düşük sıcaklık artışı ve güçlü aşırı yük kapasitesine sahip S11 yağlı güç transformatörü benimsenmiştir;
5) Korunma için çift sigortalar kullanılır.ve elektrikli sigorta, ürünün güvenli ve güvenilir çalışmasını sağlamak için akım ve sıcaklık ikili duyarlılık özelliklerine sahiptir.;
Ana veriler
Transformör Tipi | Yatak tabanlı, bölme tipi |
Transformör yapılandırması | Sıvı dolu yataklı |
Transformör besleme tipi | Döngü besleme |
Aşama | Üç Aşama |
Kapasite | 1 MVA (1000 KVA) |
Birincil Voltaj | 12470GrdY/7200 |
Birincil gerilim sınıfı | 15 kV sınıfı |
Birincil Fazor | Toprağa yapışmış Wye |
Birincil BIL | 95 KV |
İkincil Voltaj | 208Y/120 |
İkincil gerilim sınıfı | 1.2 kV sınıfı |
İkincil BIL | 30 KV |
Sıklık | 60 Hz |
Sıcaklık Artışı | 65°C |
Soğutma sınıfı | KNAN; Kendiliğinden Soğutulmuş |
Tıklama Değiştirici | 5 pozisyonluk Çarpma Değiştiricisi |
Impedans (Tipik) | 5% 75. |
Kabuk malzemesi | Bakır |
Çevre sıcaklığı derecesi | 40°C |
Ses seviyesi | 58 dBA |
Yükseklik derecesi | Deniz seviyesinden 3300ft (1000 metre) |
Boyutları | 89'W x 59'D x 64'H |
Ağırlık | 8200 lb |
Reytingler | DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır |
Verimlilik % | 99.20% |
Yük Kaybı Yok (Watt) | +/- 1,300W |
Tam yük kaybı (watta) %100 | +/- 8,500W |
Standart Özellikler
Pad monteli transformatörler, yaklaşık 75 ila yaklaşık 5000 kVA arasında güç değerlerinde üretilir ve genellikle yerleşik sigortalar ve

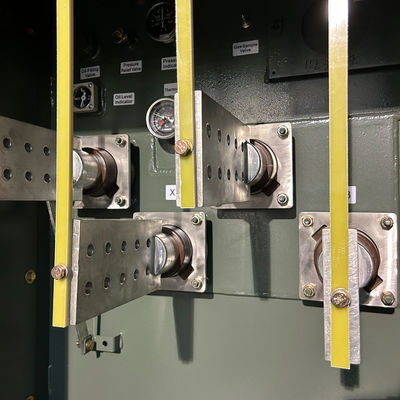

Birincil güç kabloları dirseği konektörleri ile bağlantılıdır, bu da sıcak bir sopayla çalıştırıldığında çalıştırılabilir ve
Onarım ve bakım konusunda esneklik sağlar.
Yataklı transformatörümüz CSA, ANSI C gibi endüstri standartlarına uygun olarak tasarlanmış ve test edilmiştir.57DOE, ve IEEE geçerli olduğu gibi.
Teknik çizimler
Spesifikasyon
İsimlendirilmiş Kapasite | Kayıplar | Boyut ((mm) | Ağırlık ((kg) | ||||
Yüksüz Kayıp ((W) | Yükte Kayıp | W | D | H | Yağ ağırlığı (L) | Toplam Ağırlık (Kg) | |
45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
