Faz: | Üç faz | Değerlendirilmiş kapasite: | 75KVA-50000KVA |
---|---|---|---|
Birincil Voltaj: | 12470GrdY/7200 | ikincil voltaj: | 208Y/120 |
Sıklık: | 50 / 60Hz | Soğutma Sınıfı: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> |
Sarma Malzemesi: | Bakır\Alüminyum | Malzeme: | Silikon Sac |
Vurgulamak: | 12470v Padd Montajlı Transformör,Step Down Pad Montajlı Transformör,500kva Üç Fazlı Transformör |

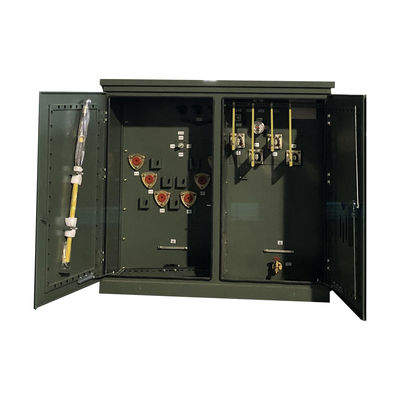

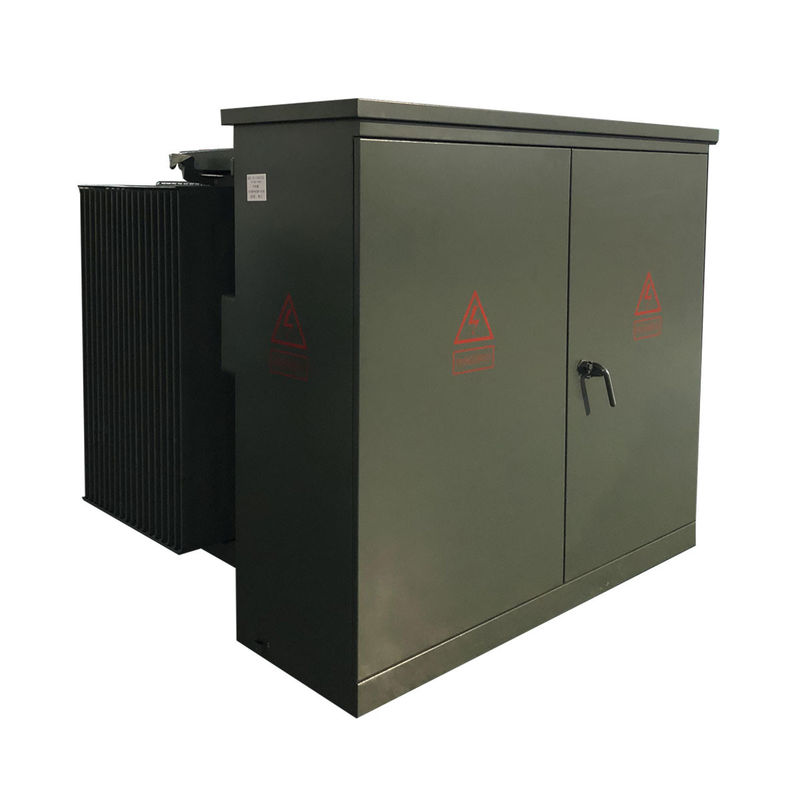

500kva Üç Fazlı Padd Montajlı Transformör 12470v'den 208v'ye düşer
Özetle
Üç fazlı bantlı transformatör, yük anahtarını ve sigortayu transformatörün yüksek voltajlı tarafına, transformatörün çekirdeğini ve sargılarını aynı yağ deposuna batırır.Gelişmiş yapının avantajlarına sahiptir., güvenilir performans, enerji tasarrufu ve tüketim azaltımı, esnek kullanım, güçlü uyarlanabilirlik ve ekonomik avantajlar.
Açıklama
Bu alt istasyonu, kullanıcı ve müşterilerin çizim/tek çizgi diyagramı (SLD) ve ihtiyaçları altında gereksinimleri olarak yapabiliriz.V.standart IEC62271-200.HV & LV bölmesi tamamlanmış bir işlevi vardır.
1H.V. bölmesi, güç kaynağını 1 kez test ederken çeşitli güç kaynağı yöntemlerine sahiptir, aynı zamanda H.V.testing talebine ulaşmak için H.V.testing cihazlarıyla da kurulabilir.
2) Transformör bölmesi S11,S13 veya diğer düşük tüketimli yağ batırılmış transformatör ve kuru tip transformatör olarak seçilebilir.Transformör bölmesi otomatik başlatma rüzgar soğutma sistemleri ve aydınlatma sistemlerine sahiptir.
3Düşük gerilimli bölme kullanıcıların ihtiyaçlarına göre yapılabilir, elektrik güç kaynağı sistemi olmak için sabit veya monte yapısı benimser, ışık dağıtımı gibi birçok işlevi vardır,güç dağıtımıElektrik dağıtım kalitesini arttırmak ve kullanıcıyı memnun etmek için.
StandartÖzellik
1- Birincil Değişim.
1.5-konumlu dokunuş değiştiricisi.
2) 4 pozisyon yük kırma düğmesi, sıcak bastonla çalıştırılabilir ve onarım ve bakım konusunda esneklik sağlar.
2.Kapatma bağlantısı
1) Birincil güç kabloları dirseği konektörleri ile bağlantılıdır.
2) Yük kırma yerleştirmeleri ile dıştan sıkıştırılmış kabuk kuyuları.
3)Entegre yük kırma veya yük kırma olmayan kabuklar.
4) İkincil bitiş NEMA 4 delikli, 6 delikli, 8 delikli, 10 delikli veya 12 delikli kazıklarla dışa sıkıştırılmış bantlar, kazık destekleri mevcuttur.
3.koruyucu cihaz
1) Bayonet fiyuzları kısmi menzilli akım sınırlayıcı fiyuzlar.
2) Otomatik hareket basınç indirme cihazı.
3) Yağ seviyesi ölçer.
4) Yağ sıcaklığı ölçer.
5) Basınç vakum ölçer.
6) Örnekleyici ile drenaj valfi.
7) Dağıtım sınıfı, metal oksit kapıcıları, 3-36 kV.
8)Dağıtım sınıfı, valf tipi şimşek kapakları,3-27 kV.
Teknik çizimler
Spesifikasyon
İsimlendirilmiş Kapasite | Kayıplar | Boyut ((mm) | Ağırlık ((kg) | ||||
Yüksüz Kayıp ((W) | Yükte Kayıp | W | D | H | Yağ ağırlığı (L) | Toplam Ağırlık (Kg) | |
45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
