Faz: | Tek aşama | Kapasite: | 75KVA |
---|---|---|---|
Soğutma yöntemi: | <i>ONAN;</i> <b>ONAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> | Ses seviyesi: | 50 dBA |
Birincil Voltaj: | 34500V | ikincil voltaj: | 120/240V |
Sıcaklık artışı: | 65°C | Sarma Malzemesi: | Bakır |
Vurgulamak: | Sütun Montajlı Dağıtım Transformörü,75kva elektrik dağıtım transformatörü,Elektrik direğine monte edilmiş 240V transformatör |

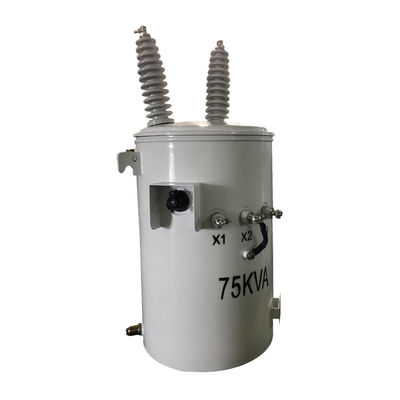

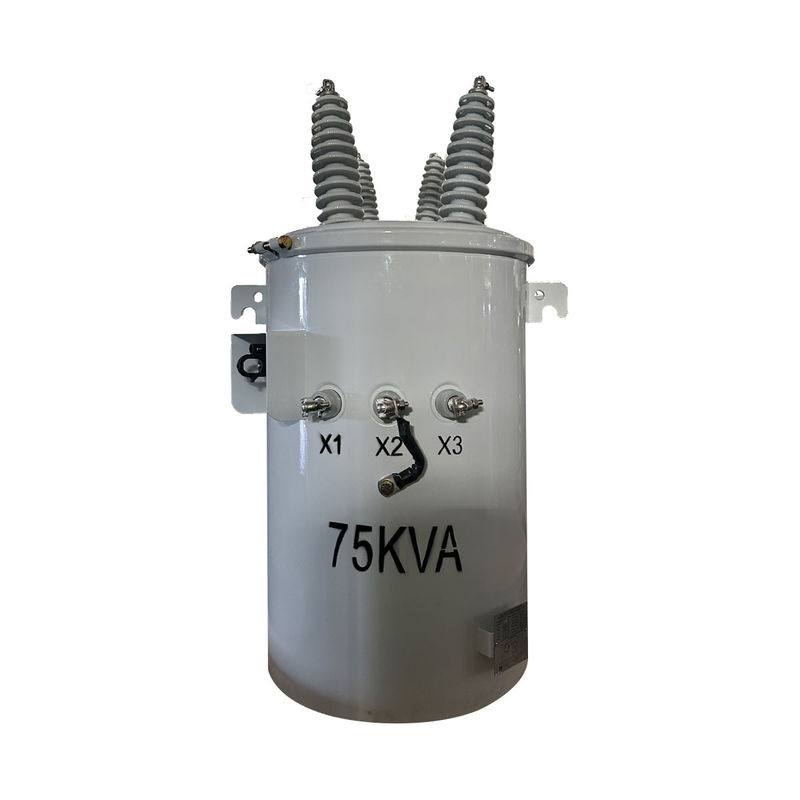

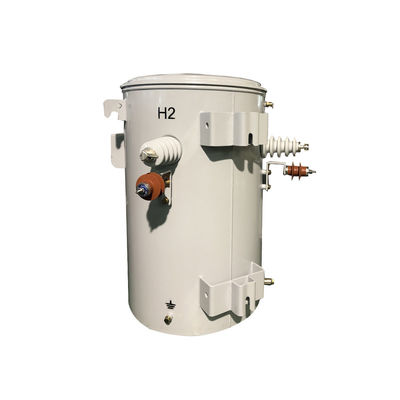

75kva Tek fazlı elektrikli kutup monte edilmiş dağıtım tipi transformatörü 34500V'den 240V'ye kadar
Standart Özellik
Ana veriler
Transformör Tipi | Uçak dağıtım transformatörü, geleneksel tip |
Transformör yapılandırması | Sıvıyla Doldurulmuş direğe monte edilmiş |
Aşama | Tek Fazlı |
Kapasite | 75 KVA |
Birincil Voltaj | 34500V |
Birincil gerilim sınıfı | 35 kV sınıfı |
Birincil Fazor | Delta |
Birincil BIL | 200 kV |
İkincil Voltaj | 120/240V (L-N-L) |
İkincil gerilim sınıfı | 1.2 kV sınıfı |
İkincil BIL | 30 KV |
Sıklık | 60 Hz |
Sıcaklık Artışı | 65°C |
İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
Soğutma sınıfı | ONAN; Kendiliğinden Soğutulmuş |
Tıklama Değiştirici | 5 pozisyonlu tuş değiştiricisi/ Dış işletim kolu |
İmpedans | 3% 5 Tipik |
Sıvı Kapasitesi* | 21.51 galon. |
Sıvı Ağırlığı* | 194 lb |
Kabuk malzemesi | Bakır |
Çevre sıcaklığı derecesi | 40°C |
Ses seviyesi | 51 dBA |
Temel malzeme | Tahıl yönelimli çelik |
Tank malzemesi | Kaplı çelik |
Reytingler | DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır |
Verimlilik | 99%10 |
Yük Kaybı Yok (Watt) | +/- 55W |
Tam yük kaybı (Watt) | +/- 224W |
Özellikler
10kva-500kva Tek fazlı yağlı transformatör | ||||||
İsimlendirilmiş Kapitalizasyon (kVA) | Yüksek | Düşük Voltaj (v) | Bağlantı sembolü | Standart | Kısa devre impedansı (%) | Verimlilik |
Voltaj ((v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8-8% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Tasarım çizimleri
Aksesuarlar
Üretim görüntüleri
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
