| Menşe yeri: | ÇIN |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | S-300/15 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $5000-$150000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | 3 faz | Kapasite: | 3000KVA veya özel |
|---|---|---|---|
| Birincil Voltaj: | 12470V | ikincil voltaj: | 480Y/277 |
| Sıklık: | 60Hz | Soğutma Sınıfı: | KNAN/ONAN |
| Sarma Malzemesi: | Bakır | Verimlilik: | %99.10 |
| Vurgulamak: | 300 Kva Üç Fazlı Transformör,300 Kva Pad Montajlı Transformör,480V yağ tipi transformatör |
||

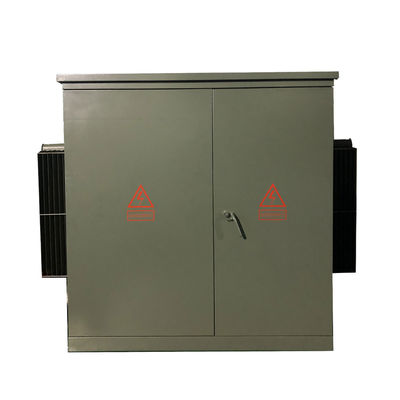

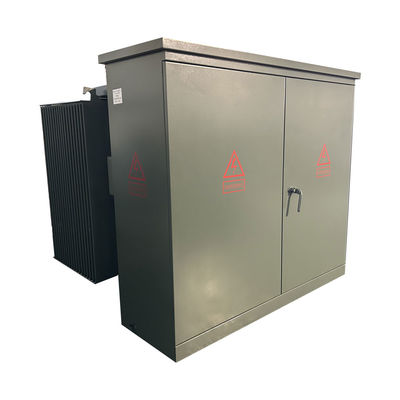

300 Kva Üç Fazlı Pad Montajlı Transformör Yağı Daldırılmış Adım Aşağı 12470V 480V ANSI IEEE
Ana veriler
| Transformör Tipi | Yatak tabanlı, bölme tipi |
| Transformör yapılandırması | Sıvı dolu yataklı |
| Transformör besleme tipi | Döngü besleme |
| Aşama | Üç Aşama |
| Kapasite | 300 KVA |
| Vektör grubu | - Evet. |
| Birincil Voltaj | 12470GrdY/7200 |
| Birincil gerilim sınıfı | 15 kV sınıfı |
| Birincil Fazor | Toprağa yapışmış Wye |
| Birincil BIL | 95 KV |
| İkincil Voltaj | 480Y/277 |
| İkincil gerilim sınıfı | 1.2 kV sınıfı |
| İkincil Fazor | Wye-N |
| İkincil BIL | 30 KV |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | KNAN; Kendiliğinden Soğutulmuş |
| Impedans (Tipik) | 1.2-6.0% Tipik |
| Birincil Bağlantı Tipi | Ölü cephe |
| Kabuk malzemesi | Bakır |
| Çevre sıcaklığı derecesi | 40°C |
| Ses seviyesi | 55 dBA |
| Toplam Ağırlık (doldurulmuş sıvı) | 3,637 lb. |
| Verimlilik % | 99.00% |
| Yük Kaybı Yok (Watt) | +/- 500W |
| Tam yük kaybı (watta) %100 | +/- 3000W |
| Toplam yük kaybı (watta) %100 | +/- 3500W |
Standart Özellikler
1) Transformör parçası ve kontrol dolabı parçası, transformör parçası tamamen mühürlenmiş bir yapıdır.ve yalıtım yağı iki tür yüksek ateşleme noktası yağı veya sıradan yağı olabilir.

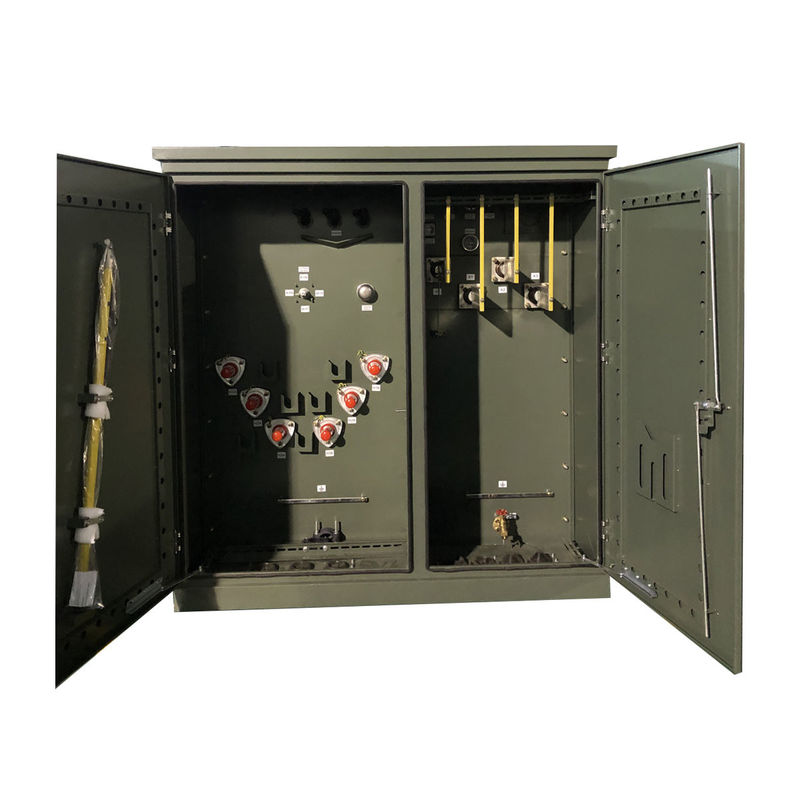

2) Kontrol dolabı yüksek gerilimli bir odaya ve düşük gerilimli bir odaya ayrılmıştır.
3) Yüksek voltajlı oda şunlarla donatılmıştır: yüksek voltajlı kablo fiş, şimşek durdurucusu, yük anahtarı çalıştırma kolu, heyecanlanmayan tuş düğmesi kolu, fiş fiş, basınç salıverme valfi,termometre, basınç ölçer, yağ konum ölçer, yağ doldurma fişleri, yağ boşaltma valfleri vb., yük anahtarları, kapalı heyecanlı musluk değiştiricileri, fişler vb.Hepsi transformatör çekirdeği ile birlikte transformatör yağına batırılır.Yüksek voltajlı kablo ve transformatör dirseği kablosu bağlantıları ile bağlantılıdır.
4) Düşük voltaj tarafı, hava devre kesici, akım transformatörleri, ayrıca elektrik enerjisi sayaçları, ammeter ve voltmetre ile monte edilebilir,ve çıkış devreleri ve kapasitans telafi cihazları kullanıcı ihtiyaçlarına göre yapılandırılabilir.
Teknik çizimler
Spesifikasyon
| İsimlendirilmiş Kapasite | Kayıplar | Boyut ((mm) | Ağırlık ((kg) | ||||
| Yüksüz Kayıp ((W) | Yükte Kayıp | W | D | H | Yağ ağırlığı (L) | Toplam Ağırlık (Kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Fabrika fotoğrafları
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
