| Menşe yeri: | ÇIN |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | S-2000/15 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $5000-$150000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Üç faz | Kapasite: | 2000KVA |
|---|---|---|---|
| Birincil Voltaj: | 600Y/347 Veya Özelleştirilmiş | ikincil voltaj: | 13200GrdY/7620 Ya da Özel |
| Trafo tipi: | Ped takılı | Sıcaklık artışı: | 65°C |
| Empedans (Tipik): | %5,75 | Soğutma Sınıfı: | KNAN/ONAN |
| Vurgulamak: | 2Mva Step Up 3Phase Transformer,Elektrikli Üç Fazlı Transformör 600V,3 fazlı elektrikli transformatör 13200V |
||

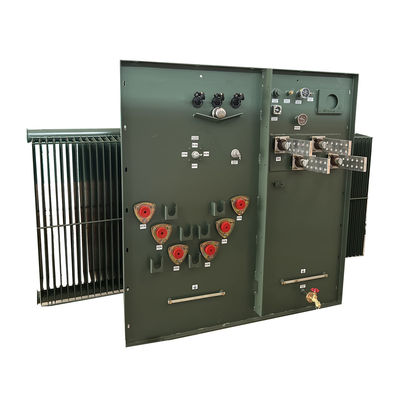

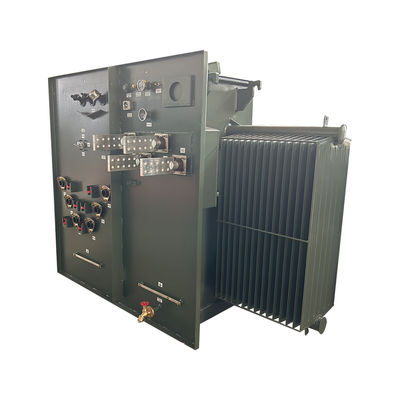

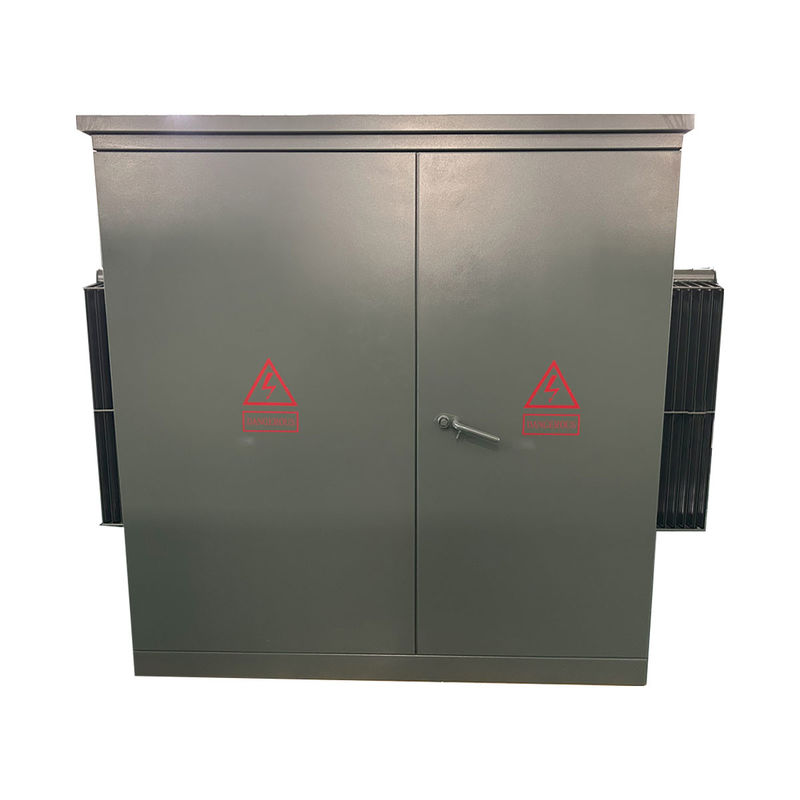

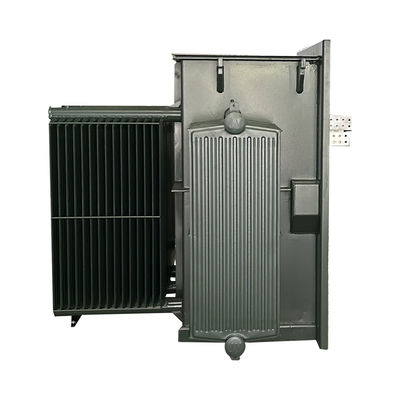

2Mva 2000Kva Step Up Pad üç fazlı transformatör montajı 600V'den 13200V'ye kadar elektrikli
Ürün yapısı
1) Transformör parçası ve kontrol dolabı parçası, transformör parçası tamamen mühürlenmiş bir yapıdır.ve yalıtım yağı iki tür yüksek ateşleme noktası yağı veya sıradan yağı olabilir.
2) Kontrol dolabı yüksek gerilimli bir odaya ve düşük gerilimli bir odaya ayrılmıştır.
3) Yüksek voltajlı oda şunlarla donatılmıştır: yüksek voltajlı kablo fiş, şimşek durdurucusu, yük anahtarı çalıştırma kolu, heyecanlanmayan tuş düğmesi kolu, fiş fiş, basınç salıverme valfi,termometre, basınç ölçer, yağ konum ölçer, yağ doldurma fişleri, yağ boşaltma valfleri vb., yük anahtarları, kapalı heyecanlı musluk değiştiricileri, fişler vb.Hepsi transformatör çekirdeği ile birlikte transformatör yağına batırılır.Yüksek voltajlı kablo ve transformatör dirseği kablosu bağlantıları ile bağlantılıdır.
4) Düşük voltaj tarafı, hava devre kesici, akım transformatörleri, ayrıca elektrik enerjisi sayaçları, ammeter ve voltmetre ile monte edilebilir,ve çıkış devreleri ve kapasitans telafi cihazları kullanıcı ihtiyaçlarına göre yapılandırılabilir.
Ana veriler
| Transformör Tipi | Yatak tabanlı, bölme tipi |
| Transformör yapılandırması | Sıvı dolu yataklı |
| Transformör besleme tipi | Döngü besleme |
| Operasyon | Adım Aşama İşlemi |
| Aşama | Üç Aşama |
| Kapasite | 2 MVA (2000 KVA) |
| Vektör grubu | YnD1 |
| Birincil Voltaj | 600Y/347 |
| Birincil gerilim sınıfı | 1.2 kV sınıfı |
| Birincil Fazor | Wye-N |
| Birincil BIL | 30 KV |
| İkincil Voltaj | 13200GrdY/7620 |
| İkincil gerilim sınıfı | 15 kV sınıfı |
| İkincil Fazor | Toprağa yapışmış Wye |
| İkincil BIL | 95 KV |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | KNAN; Kendiliğinden Soğutulmuş |
| Impedans (Tipik) | 5.0-7.5% |
| Birincil Bağlantı Tipi | Canlı Cevap |
| İkincil Bağlantı Tipi | Ölü cephe |
| Yük kırma anahtarı derecelendirme | 200 amp, 15 kV |
| Yük kesme düğmesinin konumu | Yüksek Voltajlı (HV) Ön bölme |
| Verimlilik Standartları | DOE 2016 Standartlarını, ANSI/IEEE Standartlarını karşılar. |
| K-Faktör Değerlendirme (Harmonik Hafifletme) | K-1 (Standard) |
| Nabız sürücüsü derecelendirme | N/A |
| İzolasyon sıvısı | Biyolojik olarak ayrıştırılabilir doğal bitkisel yağ esteri yalıtım sıvısı - PCB olmayan sıvı |
| Kabuk malzemesi | Bakır |
| Çevre sıcaklığı derecesi | 40°C |
| Ses seviyesi | 61 dBA |
| Yükseklik derecesi | Deniz seviyesinden 3300ft (1000 metre) |
| Temel malzeme | Tahıl yönelimli çelik |
| Tank malzemesi | Kaplı çelik |
| Boyutlar/ | 75''-W x 74''-D x 73''-H |
| Kuru ağırlık (yağ olmadan) * | 4,566 lb |
| Toplam Ağırlık (doldurulmuş sıvı) | 10,567 lb |
| Verimlilik % | 99.40% |
| Yük Kaybı Yok (Watt) | +/- 2,100W |
| Tam yük kaybı (watta) %100 | +/- 14,500W |
Fabrika fotoğrafları
Spesifikasyon
| Üç fazlı bantlı transformatör | ||||
| İsimlendirilmiş Güç (KVA) | Yüksek voltaj (KV) | Düşük Voltaj (V) | Kayıp (W) | |
| Yüksüz kayıp (W) | Yüklü Kayıp (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ya da diğerleri |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Teknik çizimler
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
