| Menşe yeri: | ÇIN |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | S-2500/15 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $5000-$150000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Trafo Besleme Tipi: | Ped Monteli, Bölmeli Tip | Kapasite: | 2500KVA veya özel |
|---|---|---|---|
| Birincil Voltaj: | 12470V | ikincil voltaj: | 400Y/231 |
| Sıklık: | 60Hz | Soğutma Sınıfı: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> |
| İmpedans: | %5,75 | Verimlilik: | %99,30 |
| Vurgulamak: | 2500Kva 3 fazlı bantlı transformatör,400V bantlı transformatör,12470V Step Down Transformer |
||

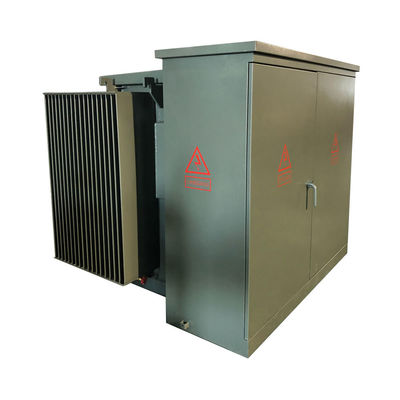

2500Kva Üç Fazlı Pad Montajlı Transformör 12470V'den 400V'ye kadar düşer
Özetle
WINLEY, uygulanabilir ANSI®/IEEE® standartlarını karşılayan sıvı dolu üç fazlı bantlı dağıtım transformatörlerinin tam bir hattını sunar.,Yüksek voltajlı ve büyük kapasiteli durumlar için uygundur, örneğin güç istasyonları, endüstriyel güç tüketimi vb.Yağa batırılmış transformatörlerin daha iyi performansı ve istikrarı vardır.
Ana veriler
| Transformör Tipi | Yatak tabanlı, bölme tipi |
| Transformör yapılandırması | Sıvı dolu yataklı |
| Transformör besleme tipi | Döngü besleme |
| Operasyon | İniş Hızlı İşlem |
| Aşama | Üç Aşama |
| Kapasite | 2.5 MVA (2500 KVA) |
| Vektör grubu | DYN1 |
| Birincil Voltaj | 12470V |
| Birincil gerilim sınıfı | 15 kV sınıfı |
| Birincil Fazor | Delta |
| Birincil BIL | 95 KV |
| İkincil Voltaj | 400Y/231 |
| İkincil gerilim sınıfı | 1.2 kV sınıfı |
| İkincil Fazor | Wye-N |
| İkincil BIL | 30 KV |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | KNAN; Kendiliğinden Soğutulmuş |
| Tıklama Değiştirici | 5 pozisyonluk Çarpma Değiştiricisi |
| İmpedans | 5% 75. |
| Yük kırma anahtarı derecelendirme | 600 amp, 15 kV |
| Temel malzeme | Tahıl yönelimli çelik |
| Tank malzemesi | Kaplı çelik |
| Boyutlar* | 75 W x 75 D x 73 H |
| Kuru ağırlık (yağ olmadan) * | 4918 lb. |
| Toplam Ağırlık (doldurulmuş sıvı) | 11,534 lb |
| Verimlilik % | 99.40% |
| Yük Kaybı Yok (Watt) | +/- 2,700W |
| Tam yük kaybı (watta) %100 | +/- 15,500W |

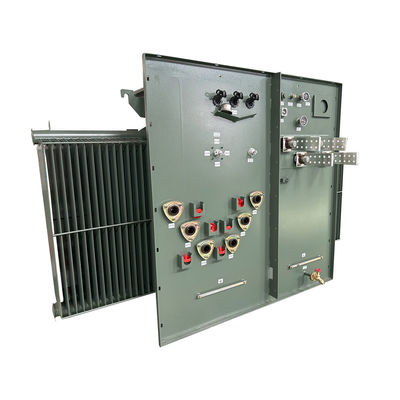

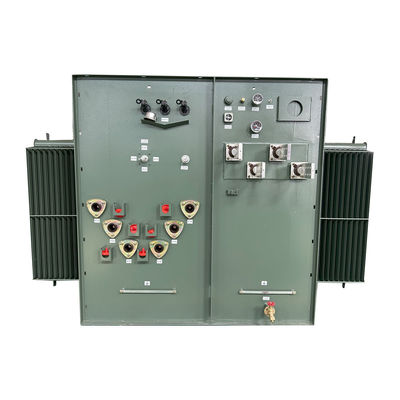

Standart Özellikler
1- Birincil Değişim.
1.5-konumlu dokunuş değiştiricisi.
2) 4 pozisyon yük kırma düğmesi, sıcak bastonla çalıştırılabilir ve onarım ve bakım konusunda esneklik sağlar.
2.Kapatma bağlantısı
1) Birincil güç kabloları dirseği konektörleri ile bağlantılıdır.
2) Yük kırma yerleştirmeleri ile dıştan sıkıştırılmış kabuk kuyuları.
3)Entegre yük kırma veya yük kırma olmayan kabuklar.
4) İkincil bitiş NEMA 4 delikli, 6 delikli, 8 delikli, 10 delikli veya 12 delikli kazıklarla dışa sıkıştırılmış bantlar, kazık destekleri mevcuttur.
3.koruyucu cihaz
1) Bayonet fiyuzları kısmi menzilli akım sınırlayıcı fiyuzlar.
2) Otomatik hareket basınç indirme cihazı.
3) Yağ seviyesi ölçer.
4) Yağ sıcaklığı ölçer.
5) Basınç vakum ölçer.
6) Örnekleyici ile drenaj valfi.
7) Dağıtım sınıfı, metal oksit kapıcıları, 3-36 kV.
8)Dağıtım sınıfı, valf tipi şimşek kapakları,3-27 kV.
Teknik çizimler
Spesifikasyon
| İsimlendirilmiş Kapasite | Kayıplar | Boyut ((mm) | Ağırlık ((kg) | ||||
| Yüksüz Kayıp ((W) | Yükte Kayıp | W | D | H | Yağ ağırlığı (L) | Toplam Ağırlık (Kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Fabrika fotoğrafları
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
