Faz: | Tek aşama | Değerlendirilmiş kapasite: | 100KVA |
---|---|---|---|
Birincil Voltaj: | 34500GrdY/19920 | ikincil voltaj: | 240/120V |
Yalıtım Derecesi: | E sınıfı yalıtım - 120°C, 248°F | İmpedans: | %2,4 |
Sarma Malzemesi: | Bakır | Verimlilik: | %99,15 |
Vurgulamak: | 100Kva tek fazlı yağ transformatörü,34.5Kv Petrol Pad Montajlı Transformör,99.15% Yataklı Transformör |

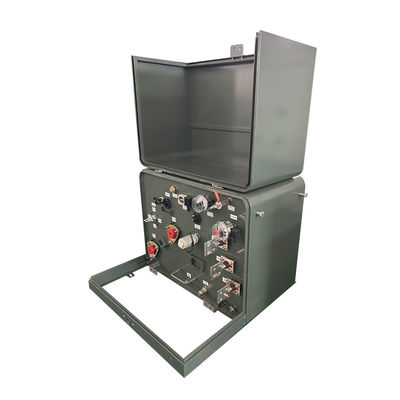

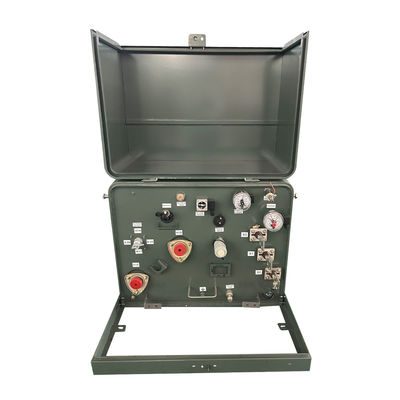

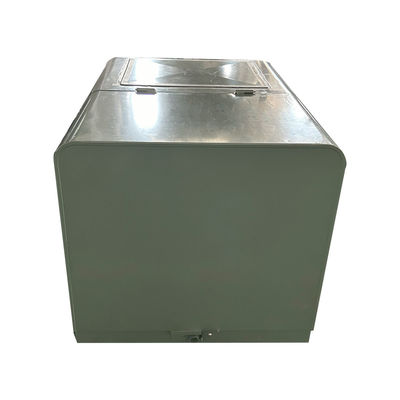

100Kva Tek Fazlı Pad Montajlı Transformör Yağ Daldırılmış Güç Elektrik Dağıtımı 34.5Kv'den 240v'ye kadar
Performans Karakteristiği
1) Kombine Transformör Alt İstasyonu, kabininin üst kısmı havalandırma borusu olan çelik levha sıkıştırma kaya yünü yapısı ile,Güneş radyasyonunu etkili bir şekilde azaltabilir ve ısı dağılımını sağlayabilir.
2) Tüm dolap kabuğunun yüzeyi, güçlü korozyon karşıtı yeteneğe sahip özel primer ve boya püskürtür.
3) İç kısım, yüksek voltajlı oda, transformatör oda ve düşük voltajlı oda olarak ayrılabilir.
4) Ayrıca sıcaklık aralığını sağlamak için sıcaklık kontrolü otomatik egzoz cihazı ile donatılmıştır.
5)Her bir birim kusursuz bir kontrol, şarjlı ekran ve aydınlatma sistemine sahiptir.
6)Aparat ekipmanları IP33 koruma gereksinimine uygun, makul bir tasarıma, yapıya ve teknolojiye sahiptir, iyi kaliteye ve kolay bakımlara sahiptir.
Ana veriler
Transformör Tipi | Yatak tabanlı, bölme tipi I & II |
Transformör yapılandırması | Sıvı dolu yataklı |
Transformör besleme tipi | Döngü besleme |
Kutupluk | Katkı maddesi |
Aşama | Tek Fazlı |
Kapasite | 100 KVA |
Vektör grubu | II6 |
Birincil Voltaj | 34500GrdY/19920 |
Birincil gerilim sınıfı | 35 kV sınıfı |
Birincil Fazor | Toprağa yapışmış Wye |
Birincil BIL | 150 KV |
İkincil Voltaj | 120/240V dağıtım için 240/120 (L-N-L) |
İkincil gerilim sınıfı | 1.2 kV sınıfı |
İkincil Fazor | Çifte sarma tek fazlı |
İkincil BIL | 30 KV |
Sıklık | 60 Hz |
Sıcaklık Artışı | 65°C |
İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
Soğutma sınıfı | ONAN; Kendiliğinden Soğutulmuş |
Tap Değiştiricisi Değiştirme Derecesi | 200 amp, 35 kV |
İmpedans | 2% 4 Tipik |
Birincil Bağlantı Tipi | Ölü cephe |
Birincil Fırlatma Anlaşması | ANSI Tip I Anlaşması |
Kabuk malzemesi | Bakır |
Çevre sıcaklığı derecesi | 40°C |
Çevre çalışma sıcaklık aralığı | -40°C'den +40°C'ye (-50°F'den +104°F'ye) |
Ses seviyesi | 51 dBA |
Boyutlar* | 36.5''-W x 42.5''-D x 36''-H |
Toplam Ağırlık (doldurulmuş sıvı) | 2,024.36 lb |
Reytingler | DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır |
Verimlilik | 99.00% |
Özellik
1)Loop besleme işlemi için iki dıştan sıkıştırılmış evrensel yüksek voltajlı kasak kuyusu veya radyal besleme işlemi için bir dıştan sıkıştırılmış kasak kuyusu
2)Küçük gerilimli üç dıştan sıkıştırılmış, çıkartılabilir zemin kemeri ile tamamen yalıtımlı nötr bir terminal içeren ipli bakır çubukları
3)Embossed kabuk montajları; İçeriye çekilmiş yağ bölmesi tabanı
Sıvı çelikten ipli, sıvı yüklü kaldırma malzemeleri
4)Automatik basınç azaltma cihazı
5)Oksidasyon inhibitörü olan elektrik kalitesi mineral yağı
6)Döküntüye dayanıklı paslanmaz çelik menteşe iğneleri ve fıçıları olan çıkarılabilir kapak
7) Paslanmaz çelik donanımla sabitlenmiş hafif çelik kapak ve çıkarılabilir eğim
8) Ön panel aksesuarının montaj koltuğu;
9)Su tutmasını önlemek için kaputanın ve yağ bölmesinin üst yüzeyleri
10)Yağ doldurma/yağ seviyesi fişleri; Yağ boşaltma fişleri; Tank topraklama hükümleri
11)Eski penta başlı güvenlik çilingiri, yüzen fındık ve asma kilit ile korozyona dayanıklı kilitleme bileşeni
12) Decal veya stensilleme yapılmış kabuk isimleri
13) Lazerle kazınmış anodize alüminyum isim plağı
14)Geleneksel ANSI, IEEE, NEMA, CSA ve DOE standartlarını geçerli olduğu gibi karşılar veya aşar
Spesifikasyon
25kva-500kva tek fazlı bantlı transformatör | ||||||
İsimlendirilmiş Kapitalizasyon (kVA) | Yüksek | Düşük Voltaj (v) | Bağlantı sembolü | Standart | Kısa devre impedansı (%) | Verimlilik |
Voltaj ((v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 1.0-4.5% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Çizim
Aksesuarlar
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
