Trafo tipi: | Direğe Monte | Kapasite: | 10 kVA |
---|---|---|---|
Soğutma yöntemi: | <i>ONAN;</i> <b>ONAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> | Yalıtım Derecesi: | E sınıfı yalıtım - 120°C, 248°F |
Birincil Voltaj: | 12470GrdY/7200 | ikincil voltaj: | 120/240V (LNL) |
Sıklık: | 50/60Hz | Sarma Malzemesi: | Bakır |
Vurgulamak: | Çubuklı Transformör 10Kva,12.47KV'lık direğe monte edilmiş transformatör,ANSI Standart Tek Fazlı Transformör |

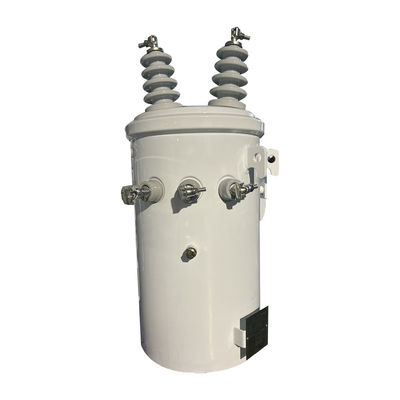

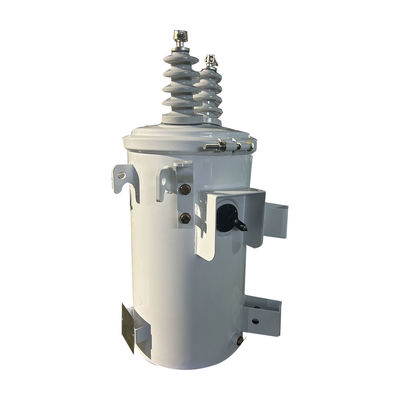

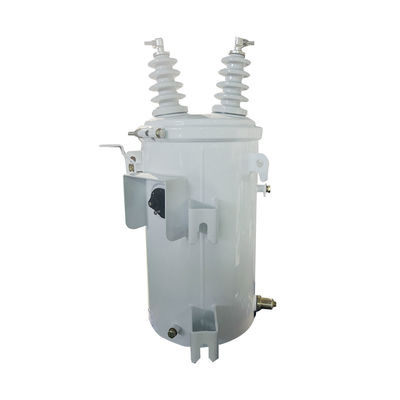

ANSI IEEE Standartı Tek fazlı kutup monteli transformatör 10Kva 25kva 37.5kva 50kva 12.47KV
Her biri ANSI standardına uygun topraklama aygıtları, kancalar, destek alıcılar ve kapak üzerinde bir veya iki yüksek voltajlı kabuğu ile sabitlenmiştir.tankın duvarında düşük voltajlı tuş ve göz kapatmaDüğme değiştiricisi, güç kapatıldıktan sonra verilen talimata göre ayarlanmalıdır.
Standart Özellik
1Yüksek voltajlı kabuk.
Yüksek voltajlı kabukların ana malzemesi porselen ve ana rolü yüksek voltajlı sargıları ve dış yüksek voltajlı hatları bağlamak, yalıtım koruması,Dış müdahaleye karşı koruma, ısı iletkenliği ve ısı dağılımı vb., transformatörün normal çalışma ve güvenliğini sağlamak için.
2. Düşük voltajlı kabuk
İki tür düşük voltajlı kasık vardır: kürek tipi ve klip tipi.
3. Yağ dolgu valfi
Tek fazlı direğe monte edilmiş transformatördeki yağ doldurma valfinin rolü, yalıtım yağını depoya doldurmaktır.
4. Örnekleyici ile yağ boşaltma valfi
Tek fazlı direkli transformatördeki yağ akış vanası ve örnekleme cihazı, hava ve nem boşaltmak, çöküntü ve kirlilikleri kaldırmak için kullanılır.Transformörün içindeki yağın kalitesini ve performansını sağlamakBu arada, analiz ve test için yağ örnekleri toplayabiliriz.
5Basınç indirme valfi.
Tek fazlı direğe monte edilmiş transformatörün basınç indirme valfi, esas olarak transformatörün güvenli çalışmasını korumak, normal çalışma koşullarını korumak için kullanılır.ve onun istikrarını ve güvenilirliğini sağlamak için transformatörün içindeki gaz basıncını ayarlamak.
6- Işık durdurma.
Işık durdurucusu, transformatörü yıldırım, anahtarlama ve diğer HV kaynaklarından kaynaklanan güç dalgalanmalarından korur.Transformörün doğrudan etkisini önlemek için topraklama yoluyla yüksek voltaj dalgalanmalarını yönlendirir..
7İç akım sınırlayıcı füzyon
Sigorta, aşırı yük akımları olduğunda transformatör sargısının hasar görmesini sınırlamak için kullanılır.
8Çarpıcı.
İkinci bir devre kesici, tankın içindeki sargıların üstünde ve burada da çalıştırma kolu, aşırı yüklenme sıfırlaması ve sinyal ışığı var.Düşük yağlı kaldıraç koruması, ve bir yüzdesi gücün çalışmaya başladığında servisi geri getirmek için kesiciden geçmesine izin verir.
Ana veriler
İsimlendirilmiş kapasite | KVA | 10 |
Fase numarası | ~ | Tek Fazlı |
Birincil voltaj | V | 12470GrdY/7200 |
İkincil gerilim | V | 240/120 |
Vektör grubu | ~ | - Evet. |
Tıklama türü | ~ | Bağlantı dışı dinleme |
Tapping aralığı | % | ±2*2,5% (5 dokunuş) |
Soğutma yöntemi | ~ | ONAN |
İsimlendirilmiş sıklık | Hz | 60 |
İzolasyon sınıfı | ~ | A |
Sıcaklık artışı | K | 45 |
Yük dışı kayıp | W | 151 |
Yük kaybı (75°C) | W | 188 |
İmpedans | % | 2 |
Kablolama malzemesi | ~ | bakır |
Çekirdek malzemesi | ~ | silikon çelik |
İzolasyon sıvıları | ~ | Mineral yağ |
Ev malzemesi | ~ | kaplı çelik |
Servis durumu | ~ | Dışarıda |
Deniz seviyesi | m | ANSI |
Standart | ~ | ≤ 1000 |
Özellikler
10kva-500kva Tek fazlı yağlı transformatör | ||||||
İsimlendirilmiş Kapitalizasyon (kVA) | Yüksek | Düşük Voltaj (v) | Bağlantı sembolü | Standart | Kısa devre impedansı (%) | Verimlilik |
Voltaj ((v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8-8% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Aksesuarlar
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
