| Menşe yeri: | ÇIN |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | S-3500/15 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $5000-$150000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Üç faz | Kapasite: | 3750KVA |
|---|---|---|---|
| Birincil Voltaj: | 13800V | ikincil voltaj: | 480Y/277 |
| Vektör grubu: | Dyn1 | Sıcaklık artışı: | 65°C |
| Empedans (Tipik): | %5,75 | Sıklık: | 60Hz |
| Vurgulamak: | 3750 Kva Pad Montajlı Transformör,Padd Montajlı Transformör 480V,Üç Fazlı Transformör 13.8KV |
||

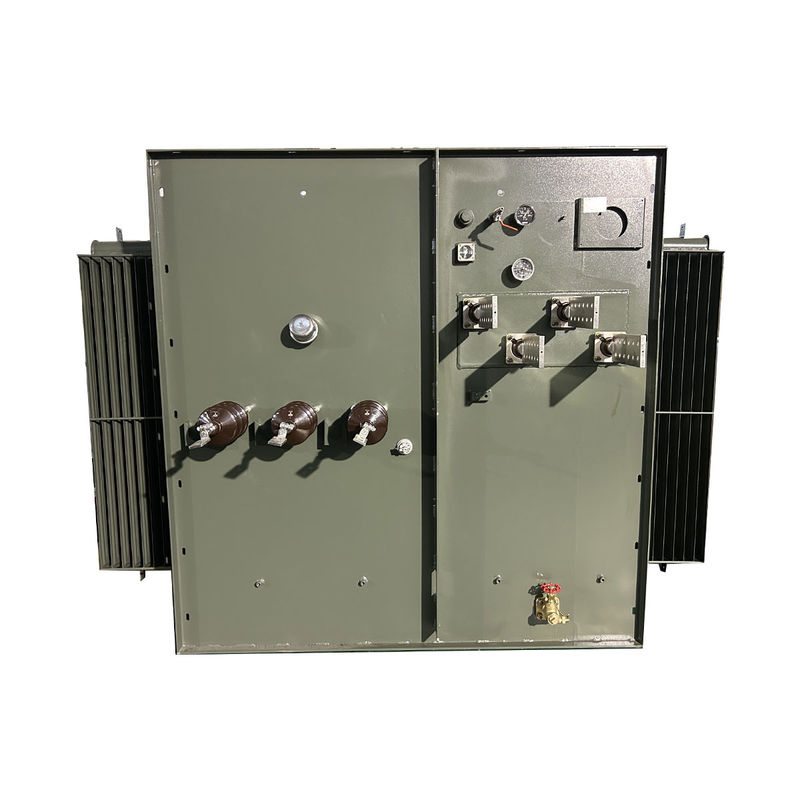

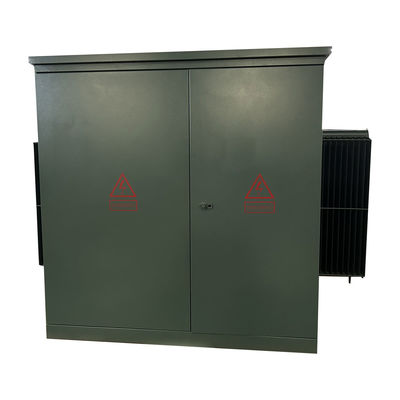

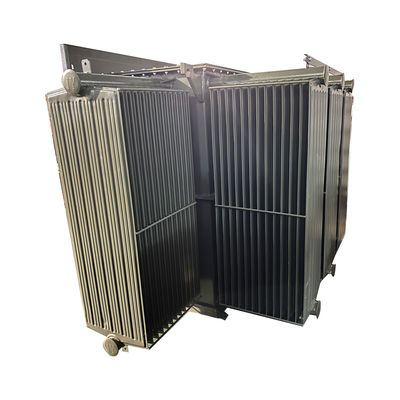

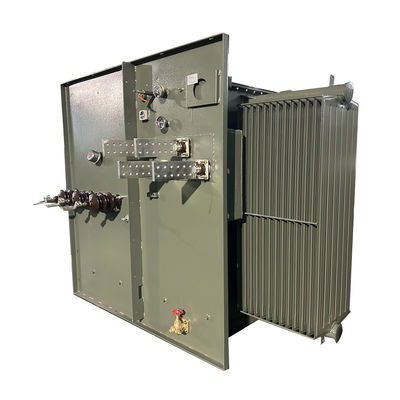

2500Kva 3750 Kva Üç Fazlı Pad Montajlı Transformör 13.8KV'dan 480V'ye Düşer
A padmount veya pad monteli transformatör, beton bir bant üzerine monte edilmiş kilitli çelik bir dolaba yerleştirilmiş bir elektrik güç dağıtım transformatörüdür.Tüm enerjili bağlantı noktaları güvenli bir topraklanmış metal koruma içine kapalı olduğundan, çitli bir çevre için yer bulunmayan yerlere bir bantlı transformatör monte edilebilir.
Ana veriler
| Specifikasyon verileri | |||
| - Hayır, hayır. | Ayrıntılar | Birim | Spesifikasyon |
| 1 | Türü | ~ | bantlı, döngü besleme |
| 2 | İsimlendirilmiş kapasite | KVA | 3750 |
| 3 | Fase numarası | ~ | 3 |
| 4 | Birincil voltaj | V | 13800Delta. |
| 5 | Birincil kabuklama | ~ | 600A kabuk |
| 6 | İkincil gerilim | V | 480Y/277 |
| 10 | Soğutma yöntemi | ~ | ONAN |
| 11 | İsimlendirilmiş sıklık | Hz | 60 |
| 12 | Vektör grubu | ~ | Dyn1 |
| 13 | İzolasyon sınıfı | ~ | A |
| 14 | Sıcaklık artışı | K | 65 |
| 15 | Yük dışı kayıp | W | 3610 |
| 16 | Kargo kaybı (75°C) | W | 27300 |
| 17 | İmpedans | % | 7.5 |
| 18 | Kablolama malzemesi | ~ | bakır veya alüminyum |
| 19 | Çekirdek malzemesi | ~ | silikon çelik |
| 20 | Soğutma malzemesi | Mineral yağ | |
| 21 | Ev malzemesi | ~ | 304 paslanmaz çelik |
| 22 | Ev rengi | ~ | Munsell yeşil |
| 23 | Servis durumu | ~ | İçeride veya dışarıda |
| 24 | Deniz seviyesi | M | ≤ 1000 |
| 25 | Standart | ~ | ASNI |
Özellik
• 60 Hz işlev.
• 65°C ortalama sarma yüksekliği.
• Radial ve döngü besleme düzenlemeleri.
• Ölü ve canlı ön tip HV terminalleri.
• HV BIL 45 150 kV (Ölü Cephe) 200 kV (Canlı Cephe).
• LV BIL 30 60 kV.
• Düşük voltajlı kapının üç nokta kilitlenmesi.
• Yüksek voltajlı kapı, sadece sonra açılabilir
Düşük voltajlı kapı açılır.
• Sert çelik bölme.
• Transformör tankı kapağından tabanına kadar kaynaklanmıştır.
• Kalıcı bir isim plaka.
• Bir inçlik NPT boru kapağı dolgu düzenlemesi.
• ANSI tank zemin bantları.
• 1 inçlik drenaj valfi ve örnekleme cihazı.
• Otomatik basınç alçaltma valfi (35 SCFM).
• (2) tam kapasite musluklarının % 2,5'i üzerinde musluk değiştiricisi
ve nominalden aşağı.
• Transformörde bir 10x18 (veya 14x25) el deliği
Tank kapağı.
• Zeytinyağı yeşil renkte boyanmış (Munsell 7GY 3.29/1.5).
• Tasarlanmış, üretilmiş ve test edilmiş
En son ANSI standartlarıyla
Spesifikasyon
| Üç fazlı bantlı transformatör | ||||
| İsimlendirilmiş Güç (KVA) | Yüksek voltaj (KV) | Düşük Voltaj (V) | Kayıp (W) | |
| Yüksüz kayıp (W) | Yüklü Kayıp (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ya da diğerleri |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Teknik çizimler
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
