| Menşe yeri: | ÇIN |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | S-225/12.47 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $5000-$150000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Üç faz | Kapasite: | 225 KVA |
|---|---|---|---|
| Birincil Voltaj: | 12470GrdY/7200 | ikincil voltaj: | 480Y/277 |
| Soğutma Sınıfı: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> | Sarma Malzemesi: | Bakır |
| Empedans (Tipik): | %5,75 | Verimlilik: | %99.00 |
| Vurgulamak: | 3 fazlı yağla batırılmış elektrikli transformer,225Kva Yağa Batırılmış Elektrik Transformörü,Aşağıya bas elektrikli transformatör 480V |
||

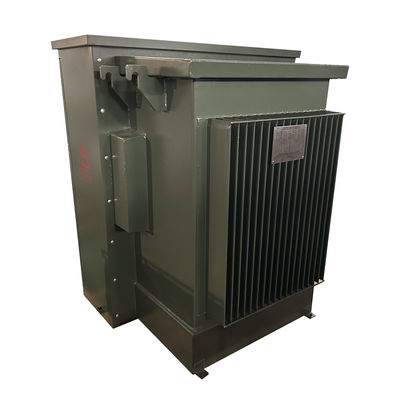

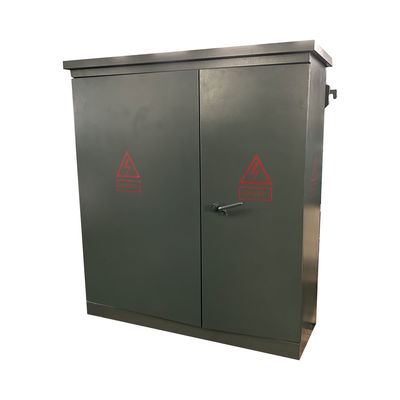

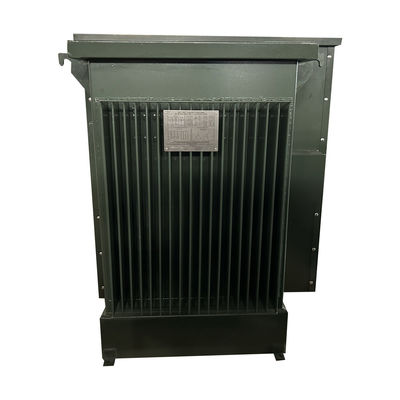

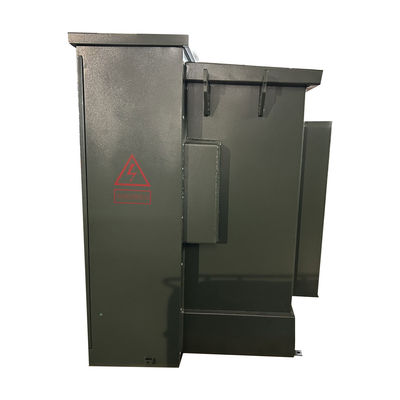

225 Kva Üç Fazlı Yataklı yağla batırılmış elektrikli transformatör 12.47 KV'dan 480V'ye kadar düşer
Açıklama
Bu alt istasyonu kullanıcı ve müşterilerin gereksinimlerine göre çizim / tek çizgi diyagramı (SLD) ve ihtiyaçlarına göre yapabiliriz. Bu alt istasyonu IEC1330,H uluslararası standardına göre tasarladık ve ürettik.VStandart IEC62271-200.
HV ve LV bölmesi tamamlandı.
1) H.V. bölmesi, güç kaynağını 1 kez test ederken çeşitli güç kaynağı yöntemlerine sahiptir, ayrıca H.V.testing talebine ulaşmak için H.V.testing cihazlarıyla da kurulabilir.
2) Transformör bölmesi S11,S13 veya diğer düşük tüketimli yağlı transformatör ve kuru tip transformatör olarak seçilebilir.Transformör bölmesi otomatik başlatma rüzgar soğutma sistemleri ve aydınlatma sistemlerine sahiptir.
3.) Düşük voltajlı bölme kullanıcıların ihtiyaçlarına göre yapılabilir, elektrik güç kaynağı sistemi olmak için sabit veya montaj yapısı benimser, ışık dağıtımı gibi birçok işlevi vardır,güç dağıtımıElektrik dağıtım kalitesini artırmak ve kullanıcıyı memnun etmek için.
Bu alt istasyon gövdesinin çoğunlukla metal malzemesi, paslanmaz çelik malzemesi, metal olmayan malzemeler vardır. Kullanıcı ve müşteriler tarafından seçilebilir.
Bu alt istasyon, elektrik kablosu güç ağında çok önemli bir güç dağıtım ve güç kaynağı birimidir. Bu, H.V. kontrolü, koruması ve dönüştürmesi ile tamamlanmış bir güç kaynağı türüdür.dağıtım.. 3 fazlı AC 50Hz ve 1600KVA'ya kadar değerlendirilmiş akım transformatöründe kullanılır. Endüstriyel ve madencilik işletmelerinde, konut mahallelerinde, hastanelerde, alışveriş merkezlerinde,Yüksek binalar ve diğer dağıtım sistemleri.
Ana veriler
| Transformör Tipi | Yatak tabanlı, bölme tipi |
| Transformör yapılandırması | Sıvı dolu yataklı |
| Transformör besleme tipi | Döngü besleme |
| Operasyon | İniş Hızlı İşlem |
| Aşama | Üç Aşama |
| Kapasite | 225 KVA |
| Vektör grubu | - Evet. |
| Birincil Voltaj | 12470GrdY/7200 |
| Birincil gerilim sınıfı | 15 kV sınıfı |
| Birincil Fazor | Toprağa yapışmış Wye |
| Birincil BIL | 95 KV |
| İkincil Voltaj | 480Y/277 |
| İkincil gerilim sınıfı | 1.2 kV sınıfı |
| İkincil Fazor | Wye-N |
| İkincil BIL | 30 KV |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | KNAN; Kendiliğinden Soğutulmuş |
| Sıvı (Yağ) Kapasitesi* | 126 galon. |
| Sıvı (Yağ) Ağırlığı* | 970 lb |
| Kabuk malzemesi | bakır |
| Çevre sıcaklığı derecesi | 40°C |
| Ses seviyesi | 55 dBA |
| Yükseklik (Yükseklik) | Deniz seviyesinden 3300ft |
| Temel malzeme | Tahıl yönelimli çelik |
| Tank malzemesi | Kaplı çelik |
| Kabine malzemesi | Kaplı çelik |
| Temel platform malzemesi | Kaplı çelik |
| Boyutlar* | 61''-W x 49''-D x 69''-H |
| Kuru ağırlık (yağ olmadan) * | 1,463 lb. |
| Toplam Ağırlık (doldurulmuş sıvı) | 3320 kilo. |
| Reytingler | DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır |
| Verimlilik % | 99.00% |
| Yük Kaybı Yok (Watt) | +/- 400W |
| Tam yük kaybı (watta) %100 | +/- 2,300W |
| Toplam yük kaybı (watta) %100 | +/- 2,700W |
Özellik
• 60 Hz işlev.
• 65°C ortalama sarma yüksekliği.
• Radial ve döngü besleme düzenlemeleri.
• Ölü ve canlı ön tip HV terminalleri.
• HV BIL 45 150 kV (Ölü Cephe) 200 kV (Canlı Cephe).
• LV BIL 30 60 kV.
• Düşük voltajlı kapının üç nokta kilitlenmesi.
• Yüksek voltajlı kapı, sadece sonra açılabilir
Düşük voltajlı kapı açılır.
• Sert çelik bölme.
• Transformör tankı kapağından tabanına kadar kaynaklanmıştır.
• Kalıcı bir isim plaka.
• Bir inçlik NPT boru kapağı dolgu düzenlemesi.
• ANSI tank zemin bantları.
• 1 inçlik drenaj valfi ve örnekleme cihazı.
• Otomatik basınç alçaltma valfi (35 SCFM).
• (2) tam kapasite musluklarının % 2,5'i üzerinde musluk değiştiricisi
ve nominalden aşağı.
• Transformörde bir 10x18 (veya 14x25) el deliği
Tank kapağı.
• Zeytinyağı yeşil renkte boyanmış (Munsell 7GY 3.29/1.5).
• Tasarlanmış, üretilmiş ve test edilmiş
En son ANSI standartlarıyla
Spesifikasyon
| Üç fazlı bantlı transformatör | ||||
| İsimlendirilmiş Güç (KVA) | Yüksek voltaj (KV) | Düşük Voltaj (V) | Kayıp (W) | |
| Yüksüz kayıp (W) | Yüklü Kayıp (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ya da diğerleri |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Teknik çizimler
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
