| Menşe yeri: | ÇIN |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | D-50/15 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $1000-$10000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Tek aşama | Değerlendirilmiş kapasite: | 50KVA veya Özelleştirilmiş |
|---|---|---|---|
| Birincil Voltaj: | 12470GrdY/7200 | ikincil voltaj: | 240/120 |
| Sıcaklık artışı: | 65°C | Soğutma Sınıfı: | ONAN |
| Sarma Malzemesi: | Bakır | Verimlilik: | %99.00 |
| Vurgulamak: | 99.00% Yataklı Transformör,12.47Kv'lık bantlı transformatör,50Kva Tek Fazlı Transformör |
||

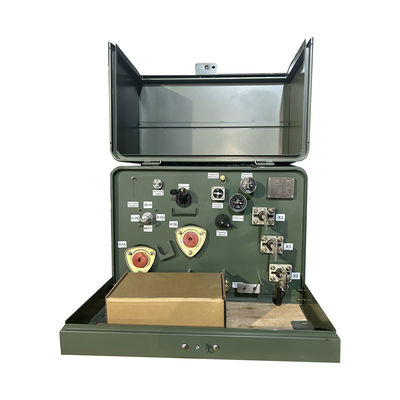

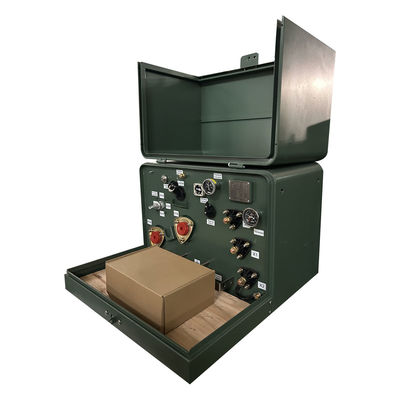

50Kva Tek Fazlı Pad Montajlı Transformör 12.47Kv'dan 208V'ye kadar düşer
Tek fazlı bantlı transformatör, yağla batırılmış bir dağıtım transformatörüdür.Geleneksel transformatör, kutu tipi bir kabuk şeklinde tasarlanmıştır.Düşük gürültü, düşük kayıp, güvenlik ve güvenilirlik.Köy bölgelerinde, ticari merkezlerde, hastanelerde, parklarda, okullarda vb. yaygın olarak kullanılmaktadır.Tek fazlı bant monte edilmiş transformatörler kendiliğinden soğutulur,döngü veya radyal besleme olarak mevcuttur, ve ölü cephe, ANSI / CSA / IEEE standartlarını karşılar veya aşar.
Ana veriler
| Transformör Tipi | Yatak tabanlı, bölümlü II tip |
| Transformör besleme tipi | Döngü besleme |
| Aşama | Tek Fazlı |
| Kapasite | 50 KVA |
| Vektör grubu | II6 |
| Birincil Voltaj | 12470GrdY/7200 |
| Birincil gerilim sınıfı | 15 kV sınıfı |
| Birincil Fazor | Toprağa yapışmış Wye |
| Birincil BIL | 95 KV |
| İkincil Voltaj | 120/240 (L-N-L) |
| İkincil gerilim sınıfı | 1.2 kV sınıfı |
| İkincil Fazor | Çifte sarma tek fazlı |
| İkincil BIL | 30 KV |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | ONAN; Kendiliğinden Soğutulmuş |
| İmpedans | % 2 Tipik |
| Kabuk malzemesi | Bakır |
| Boyutlar* | 34.25''-W x 37.4''-D x 25.2''-H |
| Kuru ağırlık (yağ olmadan) * | 507.05 lb |
| Toplam Ağırlık (doldurulmuş sıvı) | 1432.98 lb |
| Reytingler | DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır |
| Verimlilik | 99.00% |
| Yük Kaybı Yok (Watt) * | +/- 176W |
| Yük Kaybı (Watt) * | +/- 650W |
Özellik
• ANSI®, IEEE® ve NEMA® standartlarını karşılar veya aşar
• Dağıtım transformatörleri için DOE Enerji Verimliliği Standartı 10 CFR Bölüm 431'i karşılar
• Tank kaplama IEEE Std C57'yi aştı.12.28TM-2005 ve IEEE Std C57.12.29TM-2005 standartları (yalnızca paslanmaz çelik üniteleri)
• IEEE Std C57'ye tam uyumluluk.12.28TM-2005 standardı kapak bütünlüğü gereksinimleri
• Lazerle kazınmış isim plakaları
• Paslanmaz çelik kaldırma düzenlemeleri
• Tankın topraklanması için düzenlemeler
• Otomatik basınç azaltma cihazı
• Elektrikli mineral yağı
• Paslanmaz çelik sargı iğne ve fıçıları olan sarmal kapı
• Uçan kilit cebesi kolayca hizalama için
• Sıvı paslanmaz çelik pentahead kapı kilidi
• Yağ doldurma ve drenaj düzenlemeleri
• Çıkarılabilir kenarlık
• Saldırılmış küplü tank kapağı
• Yüksek voltajlı kabuk kuyuları - 200 A
Fabrika fotoğrafları
Spesifikasyon
| 25kva-500kva tek fazlı bantlı transformatör | ||||||
| İsimlendirilmiş Kapitalizasyon (kVA) | Yüksek | Düşük Voltaj (v) | Bağlantı sembolü | Standart | Kısa devre impedansı (%) | Verimlilik |
| Voltaj ((v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 1.0-4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Çizim
Aksesuarlar
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
