| Menşe yeri: | ÇIN |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | S-5000/15 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $5000-$150000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Üç faz | Kapasite: | 5000KVA |
|---|---|---|---|
| Birincil Voltaj: | 13800V | ikincil voltaj: | 480Y/277 |
| Vektör grubu: | Dyn1 | Sıcaklık artışı: | 65°C |
| Empedans (Tipik): | %5,75 | Sarma Malzemesi: | Alüminyum |
| Vurgulamak: | Petrol Türü Transformörü 5000kva,13.8kv elektrikli yağ tipi transformatör,5000KVA Pad Montajlı Transformör |
||

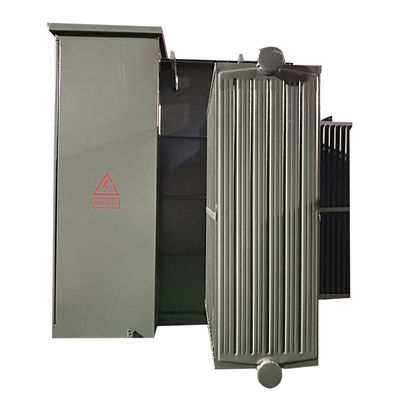

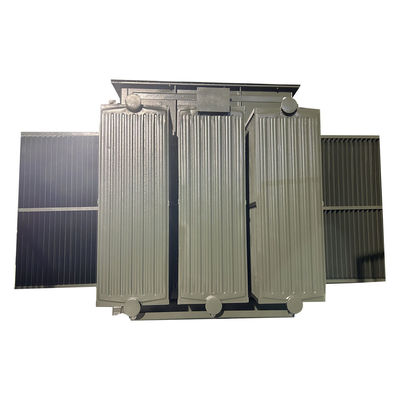

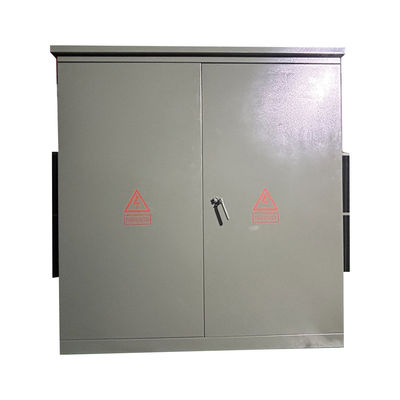

13.8kv Üç fazlı bantlı elektrikli yağ tipi transformer 5000kva
Performans
1) Yapı kompakt ve makuldür ve hacmi küçüktür, bu da aynı kapasiteli Avrupa tarzı kutu değişikliğinin sadece üçte biri;
2) Tamamen mühürlü, tamamen yalıtımlı yapı, güvenlik bariyerlerinin kurulmasına gerek yok ve kişisel güvenlik için güvenilir bir garanti;
3) Kullanıcıların seçim yapabileceği çeşitli güç kaynağı şemaları vardır, bunlar terminal güç kaynağını benimseyebilir ve halka ağı veya çift güç kaynağını gerçekleştirebilir;
4) Düşük kayıp, düşük sıcaklık artışı ve güçlü aşırı yük kapasitesine sahip S11 yağlı güç transformatörü benimsenmiştir;
5) Korunma için çift sigortalar kullanılır.ve elektrikli sigorta, ürünün güvenli ve güvenilir çalışmasını sağlamak için akım ve sıcaklık ikili duyarlılık özelliklerine sahiptir.;
6) 200A kablo bağlantısı yük altında takılabilir ve açılabilir ve acil durumlarda yük anahtarı olarak çalıştırılabilir.
7) sargı, Dyn11 bağlantısını benimser ve demir çekirdeği, ürünün herhangi bir asimetrik yük altında çalışabilmesi ve nötr noktanın sürüklenmemesi için üç fazlı dört sütunlu bir yapı benimser.Voltaj sabit., güç kaynağı kalitesi yüksektir, dolap ısınır, gürültü düşüktür ve yıldırım koruma performansı iyidir;
8) Kabine, korozyon karşıtı tasarım ve özel sprey boya tedavisi, güzel ve yenilikçi, çeşitli ortamlara uygun ve şehri güzelleştirme etkisine ulaşır.
Ürün ayrıntıları
Ana veriler
| Specifikasyon verileri | |||
| - Hayır, hayır. | Ayrıntılar | Birim | Spesifikasyon |
| 1 | Türü | ~ | bantlı, döngü besleme |
| 2 | İsimlendirilmiş kapasite | KVA | 5000 |
| 3 | Fase numarası | ~ | 3 |
| 4 | Birincil voltaj | V | 13800Delta. |
| 5 | Birincil kabuklama | ~ | 600A kabuk |
| 6 | İkincil gerilim | V | 480Y/277 |
| 10 | Soğutma yöntemi | ~ | ONAN |
| 11 | İsimlendirilmiş sıklık | Hz | 60 |
| 12 | Vektör grubu | ~ | Dyn1 |
| 13 | İzolasyon sınıfı | ~ | A |
| 14 | Sıcaklık artışı | K | 65 |
| 15 | Yük dışı kayıp | W | 4310 |
| 16 | Kargo kaybı (75°C) | W | 31000 |
| 17 | İmpedans | % | 7.5 |
| 18 | Kablolama malzemesi | ~ | bakır veya alüminyum |
| 19 | Çekirdek malzemesi | ~ | silikon çelik |
| 20 | Soğutma malzemesi | Mineral yağ | |
| 21 | Ev malzemesi | ~ | 304 paslanmaz çelik |
| 22 | Ev rengi | ~ | Munsell yeşil |
| 23 | Servis durumu | ~ | İçeride veya dışarıda |
| 24 | Deniz seviyesi | M | ≤ 1000 |
| 25 | Standart | ~ | ASNI |
Ürün yapısı
1) Transformör parçası ve kontrol dolabı parçası, transformör parçası tamamen mühürlenmiş bir yapıdır.ve yalıtım yağı iki tür yüksek ateşleme noktası yağı veya sıradan yağı olabilir.

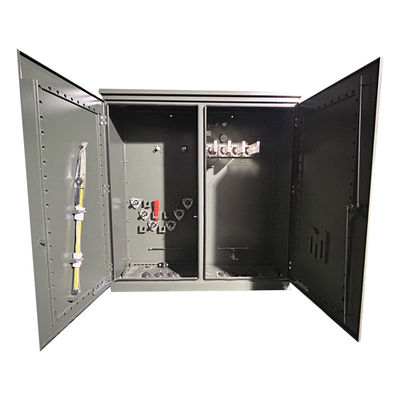

2) Kontrol dolabı yüksek gerilimli bir odaya ve düşük gerilimli bir odaya ayrılmıştır.

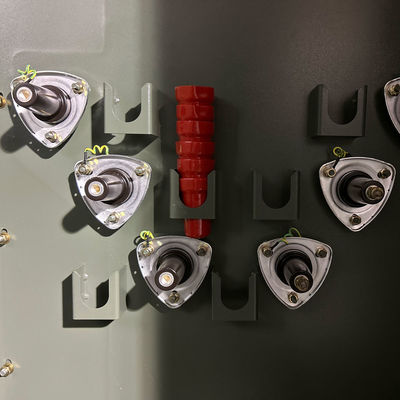

3) Yüksek voltajlı oda şunlarla donatılmıştır: yüksek voltajlı kablo fiş, yıldırım durdurucusu, yük düğmesinin çalıştırma kolu, heyecanlanmayan tuş düğmesi kolu, fiş fiş, basınç serbest bırakma valfi,termometre, basınç ölçer, yağ konum ölçer, yağ doldurma fişleri, yağ boşaltma valfleri vb., yük anahtarları, kapalı heyecanlı musluk değiştiricileri, fişler vb.Hepsi transformatör çekirdeği ile birlikte transformatör yağına daldırılır.Yüksek voltajlı kablo ve transformatör dirseği kablosu bağlantıları ile bağlantılıdır.
4) Düşük voltaj tarafı, hava devre kesici, akım transformatörleri, ayrıca elektrik enerjisi sayaçları, ammeter ve voltmetre ile monte edilebilir,ve çıkış devreleri ve kapasitans telafi cihazları kullanıcı ihtiyaçlarına göre yapılandırılabilir.
Spesifikasyon
| Üç fazlı bantlı transformatör | ||||
| İsimlendirilmiş Güç (KVA) | Yüksek voltaj (KV) | Düşük Voltaj (V) | Kayıp (W) | |
| Yüksüz kayıp (W) | Yüklü Kayıp (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ya da diğerleri |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Teknik çizimler
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
