| Menşe yeri: | ÇIN |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | S-2500/15 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $5000-$150000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Üç faz | Kapasite: | 2500KVA |
|---|---|---|---|
| Birincil Voltaj: | 4160V | ikincil voltaj: | 480Y/277 |
| Vektör grubu: | Dyn1 | Sıcaklık artışı: | 65°C |
| Empedans (Tipik): | %5,75 | Sıklık: | 60Hz |
| Vurgulamak: | 2500 Kva Pad Montajlı Transformör,3 fazlı bantlı transformatör 480V,ISO Yağ Tipi Transformörü |
||

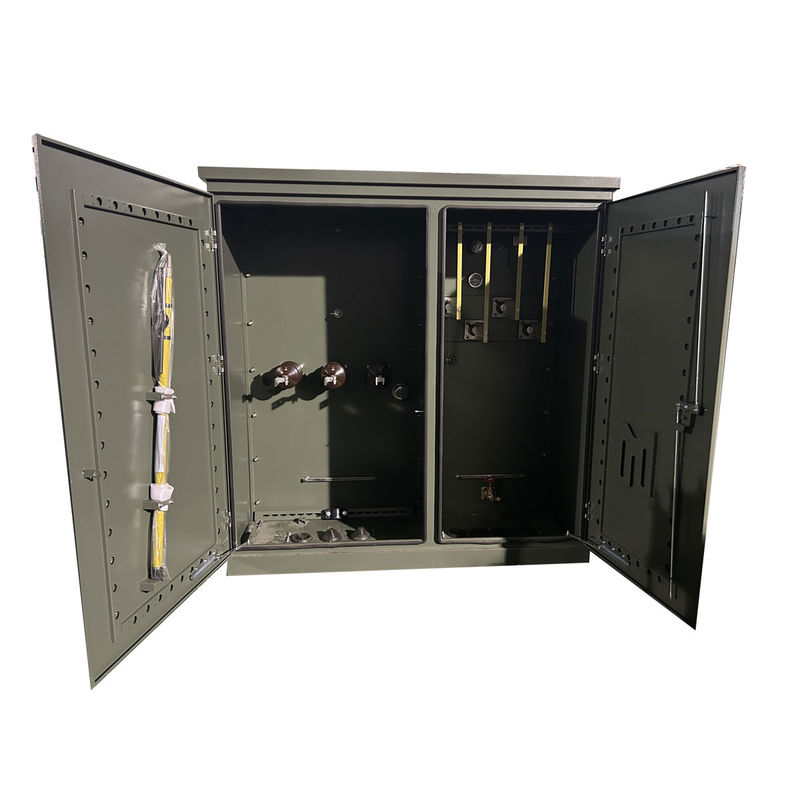

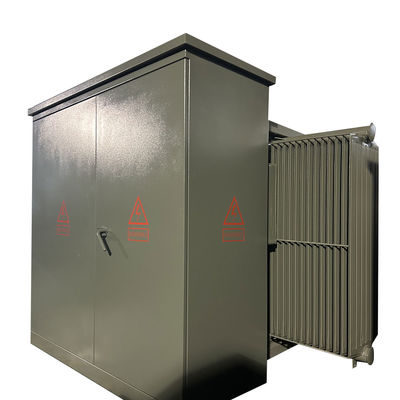

2500Kva Üç Fazlı Pad Montajlı Transformör4160V'den 480V'ye kadar
Açıklama:
Bu alt istasyonu kullanıcı ve müşterilerin gereksinimlerine göre çizim / tek çizgi diyagramı (SLD) ve ihtiyaçlarına göre yapabiliriz. Bu alt istasyonu IEC1330,H uluslararası standardına göre tasarladık ve ürettik.VStandart IEC62271-200.
HV ve LV bölmesi tamamlandı.
1) H.V. bölmesi, güç kaynağını 1 kez test ederken çeşitli güç kaynağı yöntemlerine sahiptir, ayrıca H.V.testing talebine ulaşmak için H.V.testing cihazlarıyla da kurulabilir.
2) Transformör bölmesi S11,S13 veya diğer düşük tüketimli yağlı transformatör ve kuru tip transformatör olarak seçilebilir.Transformör bölmesi otomatik başlatma rüzgar soğutma sistemleri ve aydınlatma sistemlerine sahiptir.
3.) Düşük voltajlı bölme kullanıcıların ihtiyaçlarına göre yapılabilir, elektrik güç kaynağı sistemi olmak için sabit veya montaj yapısı benimser, ışık dağıtımı gibi birçok işlevi vardır,güç dağıtımıElektrik dağıtım kalitesini artırmak ve kullanıcıyı memnun etmek için.
Bu alt istasyon gövdesinin çoğunlukla metal malzemesi, paslanmaz çelik malzemesi, metal olmayan malzemeler vardır. Kullanıcı ve müşteriler tarafından seçilebilir.
Bu alt istasyon, elektrik kablosu güç ağında çok önemli bir güç dağıtım ve güç kaynağı birimidir. Bu, H.V. kontrolü, koruması ve dönüştürmesi ile tamamlanmış bir güç kaynağı türüdür.dağıtım.. 3 fazlı AC 50Hz ve 1600KVA'ya kadar değerlendirilmiş akım transformatöründe kullanılır. Endüstriyel ve madencilik işletmelerinde, konut mahallelerinde, hastanelerde, alışveriş merkezlerinde,Yüksek binalar ve diğer dağıtım sistemleri.
Ana veriler

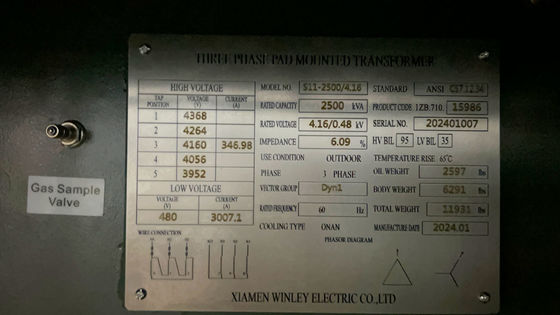

| 2500KVA özellik verileri | |||
| - Hayır, hayır. | Ayrıntılar | Birim | Spesifikasyon |
| 1 | Türü | ~ | bantlı, radyal besleme |
| 2 | İsimlendirilmiş kapasite | KVA | 2500 |
| 3 | Fase numarası | ~ | 3 |
| 4 | Birincil voltaj | V | 4160 |
| 5 | Başlangıç sonucu | ~ | Porselen kabuk |
| 6 | İkincil gerilim | V | 480Y/277 |
| 7 | İkincil bağlantı | ~ | 12 delik |
| 8 | Tıklama türü | ~ | Bağlantı dışı dinleme |
| 9 | Tapping aralığı | % | ±2*2,5% |
| 10 | Soğutma yöntemi | ~ | ONAN |
| 11 | İsimlendirilmiş sıklık | Hz | 60 |
| 12 | Vektör grubu | ~ | Dyn1 |
| 13 | İzolasyon sınıfı | ~ | A(105°C) |
| 14 | Sıcaklık artışı | K | 65 |
| 15 | Yük dışı kayıp | W | 2700 |
| 16 | Kargo kaybı (85°C) | W | 23200 |
| 17 | İmpedans | % | 5.0~7.5 |
| 18 | Kablolama malzemesi | ~ | bakır |
Özellik
1- Birincil Değişim.
1.5-konumlu dokunuş değiştiricisi.
2) 4 pozisyon yük kırma düğmesi, sıcak bastonla çalıştırılabilir ve onarım ve bakım konusunda esneklik sağlar.
2.Kapatma bağlantısı
1) Birincil güç kabloları dirseği bağlantıları ile bağlantılıdır.
2) Yük kırma yerleştirmeleri ile dıştan sıkıştırılmış kabuk kuyuları.
3)Entegre yük kırma veya yük kırma olmayan kabuklar.
4) İkincil bitiş NEMA 4 delikli, 6 delikli, 8 delikli, 10 delikli veya 12 delikli kazıklarla dışa sıkıştırılmış bantlar, kazık destekleri mevcuttur.
3.koruyucu cihaz
1) Bayonet fiyuzları kısmi menzilli akım sınırlayıcı fiyuzlar.
2) Otomatik hareket basınç indirme cihazı.
3) Yağ seviyesi ölçer.
4) Yağ sıcaklığı ölçer.
5) Basınç vakum ölçer.
6) Örnekleyici ile drenaj valfi.
7) Dağıtım sınıfı, metal oksit kapıcıları, 3-36 kV.
8)Dağıtım sınıfı, valf tipi şimşek kapakları,3-27 kV.
Spesifikasyon
| Üç fazlı bantlı transformatör | ||||
| İsimlendirilmiş Güç (KVA) | Yüksek voltaj (KV) | Düşük Voltaj (V) | Kayıp (W) | |
| Yüksüz kayıp (W) | Yüklü Kayıp (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ya da diğerleri |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Teknik çizimler
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
