| Menşe yeri: | ÇIN |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | D-25/13.2 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $1000-$10000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Trafo tipi: | Direğe Monte | Kapasite: | 25 KVA veya özel |
|---|---|---|---|
| Soğutma yöntemi: | ONAN/KNAN | Sıcaklık artışı: | 65°C |
| Birincil Voltaj: | 13200GrdY/7620 | İkincil Voltaj: | 120/240V (LNL) |
| Faz: | Tek aşama | Kabuk malzemesi: | Bakır |
| Vurgulamak: | Sütun üzerine monte edilmiş dağıtım transformatörü,25kva direğe monte edilmiş dağıtım transformatörü,Tek fazlı transformatör 13.2KV |
||

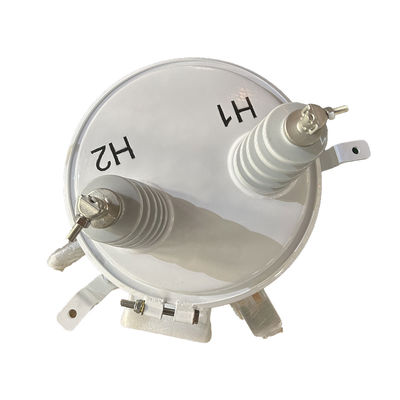

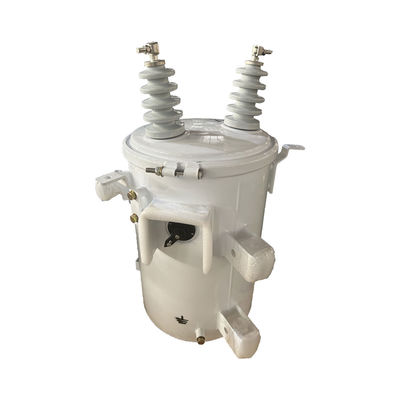

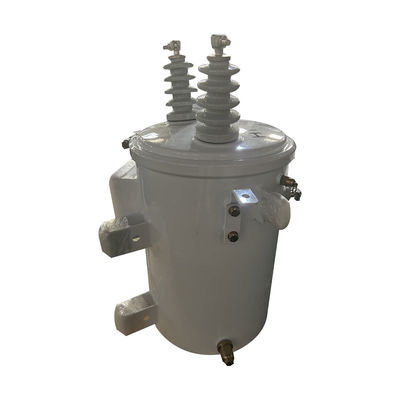

25kva tek fazlı kutup monte edilmiş dağıtım transformatörü 13.2KV'dan 240V'ye 37.5kva 50kva 250kva 100kva 150kva
Merkezi olmayan güç kaynağı olan dağıtım ağında, tek fazlı transformatör, dağıtım transformatörü olarak önemli avantajlara sahiptir.Düşük voltajlı dağıtım hatlarının uzunluğunu azaltabilir., hat kayıplarını azaltır ve güç kaynağı kalitesini artırır.Transformör, direk montaj tipi süspansiyon montaj yöntemini benimsemekle karakterize edilir, küçük hacim, küçük altyapı inşaat yatırımı, düşük voltajlı güç kaynağı yarıçapının azaltılması ve düşük voltajlı hat kayıplarını %60'tan fazla azaltabilir.Transformör güçlü aşırı yük kapasitesi ile tamamen mühürlenmiş bir yapı benimsiyor, sürekli çalışmada yüksek güvenilirlik, basit bakım ve uzun hizmet ömrü.
Standart Özellik
*Maliyet etkin tasarımı
* Yüksek verimlilik ve düşük gürültü seviyeleri
*İkili gerilim kapasitesi
*Kaplama IEEE C57 standardını karşılar veya aşar.
* Çevre faktörlerine karşı koruma için mükemmel bir mühürleme
*Polimer tipi düşük gerilimli kabuklar
*Porselen tipinde yüksek gerilimli kabuklar
*Uygun bir kapak veya yan tarafa monte edilmiş gerilim kabukları

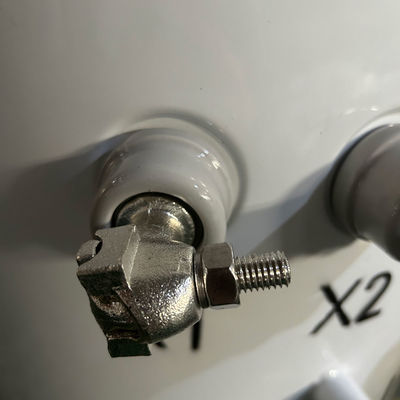

*Kıvılcım veya kelepçe tipi terminaller
* Hem mineral yağ hem de yalıtım yağı olarak biyolojik olarak ayrıştırılabilir bitkisel yağ ile uyumludur
* Gerekirse destekleyici destekleri olan bir artış durdurma desteği sağlanması
Ana veriler
| Transformör Tipi | Uçak dağıtım transformatörü, geleneksel tip |
| Transformör yapılandırması | Sıvıyla Doldurulmuş direğe monte edilmiş |
| Transformör Kutupluk Tipi | İndirici |
| Aşama | Tek Fazlı |
| Kapasite | 25 KVA |
| Birincil Voltaj | 13200GrdY/7620 |
| Birincil gerilim sınıfı | 15 kV sınıfı |
| Birincil BIL | 95 kV |
| İkincil Voltaj | 120/240V (L-N-L) |
| İkincil BIL | 30 KV |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | ONAN; Kendiliğinden Soğutulmuş |
| Tıklama Değiştirici | 5 pozisyonlu tuş değiştiricisi/ dış işletim kolu |
| Qty'ye dokunun | (2) Yukarıda FCAN, (2) Aşağıda FCBN |
| Dokun % | 2% 5 |
| Tıklatma Değiştiricisi Değiştirici Konumu | Tank gövdesinin ortası, montaj düzenlemelerinin solunda |
| İmpedans | 2% 5 Tipik |
| Sıvı Ağırlığı* | 99.21 lb |
| Kabuk malzemesi | Bakır |
| Çevre sıcaklığı derecesi | 40°C |
| Ses seviyesi | 48 dBA |
| Boyutlar* | 21.65''-W x 24.8''-D x 40.16''-H |
| Toplam Ağırlık (doldurulmuş sıvı) | 470 lb |
Özellikler
| 10kva-500kva Tek fazlı yağlı transformatör | ||||||
| İsimlendirilmiş Kapitalizasyon (kVA) | Yüksek | Düşük Voltaj (v) | Bağlantı sembolü | Standart | Kısa devre impedansı (%) | Verimlilik |
| Voltaj ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8-8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Aksesuarlar
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
