Faz: | Üç faz | Kapasite: | 3750KVA |
---|---|---|---|
Birincil Voltaj: | 34500GrdY/19920 | ikincil voltaj: | 480V |
Vektör grubu: | Dyn1 | Sıcaklık artışı: | 65°C |
Empedans (Tipik): | %5,0 Tipik | Sarma Malzemesi: | Bakır |
Vurgulamak: | 3750Kva'lık bantlı transformatör,IEEE 3Faze Pad Montajlı Transformör,ANSI Üç Fazlı Transformör |

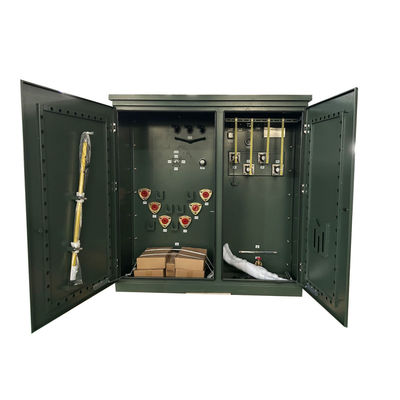

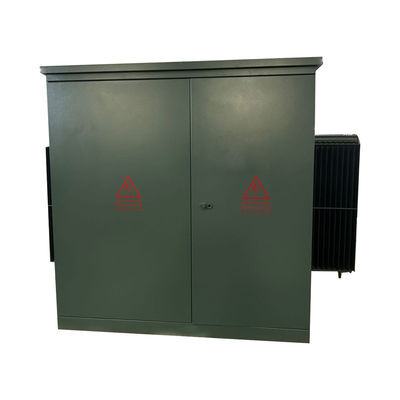

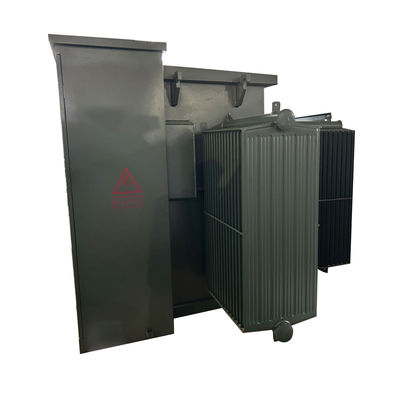

IEEE/ANSI 3750Kva 34500V'den 480V'ye üç fazlı bantlı transformatör
Üç fazlı bantlı yağlı dağıtım transformatörleri güçlü, güvenilir ve çevreyi göz önünde bulundurarak tasarlanmıştır.Bu transformatörler daha fazla güvenilirlik ve kritik ekipman arızasına karşı koruma sağlar.Bu transformatörlerin daha düşük işletme maliyetleri ve ısı emisyonları, onları çok çeşitli uygulamalar için ideal bir seçim haline getirir.
Yapı
Ana veriler
Transformör Tipi | Yatak tabanlı, bölme tipi |
Transformör yapılandırması | Sıvı dolu yataklı |
Operasyon | Aşağı basamaklı işlem (Yukarı basamaklı işlem için onaylanmamıştır) |
Aşama | Üç Aşama |
Kapasite | 3.75 MVA (3750 KVA) |
Vektör grubu | YnD1 |
Birincil Voltaj | 34500GrdY/19920 |
Birincil gerilim sınıfı | 35 kV sınıfı |
Birincil BIL | 200 KV |
İkincil Voltaj | 480V |
İkincil gerilim sınıfı | 1.2 kV sınıfı |
Sıklık | 60 Hz |
Sıcaklık Artışı | 65°C |
İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
Soğutma sınıfı | KNAN; Kendiliğinden Soğutulmuş |
İmpedans | 5.0% Tipik |
Kabuk malzemesi | Bakır |
Çevre sıcaklığı derecesi | 40°C |
Boyutlar* | 100'W x 87'D x 85'H |
Kuru ağırlık (yağ olmadan) * | 8,040 Pound |
Toplam Ağırlık (doldurulmuş sıvı) | 14330 lb. |
Spesifikasyon
Üç fazlı bantlı transformatör | ||||
İsimlendirilmiş Güç (KVA) | Yüksek voltaj (KV) | Düşük Voltaj (V) | Kayıp (W) | |
Yüksüz kayıp (W) | Yüklü Kayıp (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ya da diğerleri |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
Teknik çizimler
Açıklama:
Bu alt istasyonu kullanıcı ve müşterilerin gereksinimlerine göre çizim / tek çizgi diyagramı (SLD) ve ihtiyaçlarına göre yapabiliriz. Bu alt istasyonu IEC1330,H uluslararası standardına göre tasarladık ve ürettik.VStandart IEC62271-200.
HV ve LV bölmesi tamamlandı.
1H.V. bölmesi, güç kaynağını 1 kez test ederken çeşitli güç kaynağı yöntemlerine sahiptir, aynı zamanda H.V.testing talebine ulaşmak için H.V.testing cihazlarıyla da kurulabilir.
2) Transformör bölmesi S11,S13 veya diğer düşük tüketimli yağ batırılmış transformatör ve kuru tip transformatör olarak seçilebilir.Transformör bölmesi otomatik başlatma rüzgar soğutma sistemleri ve aydınlatma sistemlerine sahiptir.
3Düşük voltajlı bölme, kullanıcıların ihtiyaçlarına göre yapılabilir, elektrik güç kaynağı sistemi olmak için sabit veya montaj yapısı benimser, ışık dağıtımı gibi birçok işlevi vardır,güç dağıtımıElektrik dağıtım kalitesini artırmak ve kullanıcıyı memnun etmek için.
Bu alt istasyon gövdesinin çoğunlukla metal malzemesi, paslanmaz çelik malzemesi, metal olmayan malzemeler vardır. Kullanıcı ve müşteriler tarafından seçilebilir.
Bu alt istasyon, elektrik kablosu güç ağında çok önemli bir güç dağıtım ve güç kaynağı birimidir. Bu, H.V. kontrolü, koruması ve dönüştürmesi ile tamamlanmış bir güç kaynağı türüdür.dağıtım.. 3 fazlı AC 50Hz ve 1600KVA'ya kadar değerlendirilmiş akım transformatöründe kullanılır. Endüstriyel ve madencilik işletmelerinde, konut mahallelerinde, hastanelerde, alışveriş merkezlerinde,Yüksek binalar ve diğer dağıtım sistemleri.
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
