| Menşe yeri: | ÇIN |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | S-1000/15 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $5000-$150000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Üç faz | Kapasite: | 1000KVA |
|---|---|---|---|
| Birincil Voltaj: | 34500V | ikincil voltaj: | 208Y/120 |
| Soğutma Sınıfı: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> | Sıcaklık artışı: | 65°C |
| çekirdek malzeme: | tahıl yönlendirilmiş çelik | Sarma Malzemesi: | Bakır |
| Vurgulamak: | Yağlı Transformör 1000kva,ISO Pad Montajlı Transformör,1MVA Yağa Batırılmış Transformör |
||

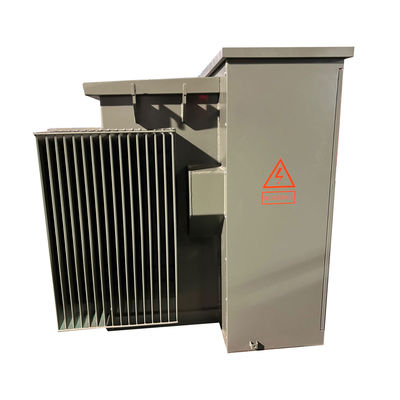

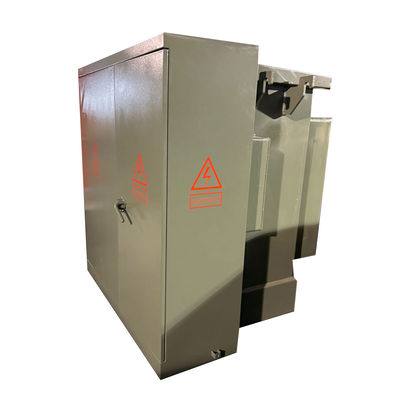

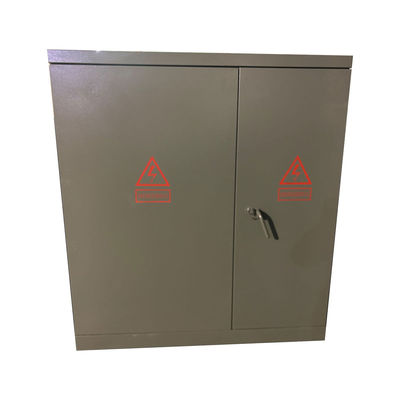

Üç fazlı 1000kva yağ batırılmış elektrikli bant monte edilmiş türler Transformör 34.5KV'den 208V'ye kadar
WINLEY, uygulanabilir ANSI®/IEEE® standartlarını karşılayan sıvı dolu üç fazlı bantlı dağıtım transformatörlerinin tam bir hattını sunar.,Yüksek voltajlı ve büyük kapasiteli durumlar için uygundur, örneğin güç istasyonları, endüstriyel güç tüketimi vb.Yağa batırılmış transformatörlerin daha iyi performansı ve istikrarı vardır.
Ürün yapısı
1) Transformör kısmı ve kontrol dolabı kısmı, transformör kısmı tamamen mühürlenmiş bir yapıdır.ve yalıtım yağı iki tür yüksek ateşleme noktası yağı veya sıradan yağı olabilir.

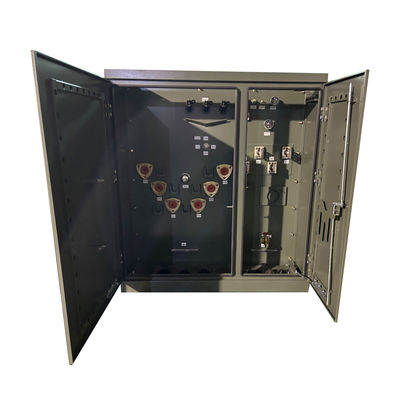

2) Kontrol dolabı yüksek gerilimli bir odaya ve düşük gerilimli bir odaya ayrılmıştır.
3) Yüksek voltajlı oda şunlarla donatılmıştır: yüksek voltajlı kablo fiş, yıldırım durdurucusu, yük düğmesinin işletim kolu, heyecanlanmayan tuş düğmesi kolu, fiş fiş, basınç serbest bırakma valfi,termometre, basınç ölçer, yağ konum ölçer, yağ doldurma fişleri, yağ boşaltma valfleri vb., yük anahtarları, kapalı heyecanlı musluk değiştiricileri, fişler vb.Hepsi transformatör çekirdeği ile birlikte transformatör yağına daldırılır.Yüksek voltajlı kablo ve transformatör dirseği kablosu bağlantıları ile bağlantılıdır.
4) Düşük voltaj tarafı, hava devre kesici, akım transformatörleri, ayrıca elektrik enerjisi sayaçları, ammeter ve voltmetre ile monte edilebilir,ve çıkış devreleri ve kapasitans telafi cihazları kullanıcı ihtiyaçlarına göre yapılandırılabilir.
Ana veriler
| Transformör Tipi | Yatak tabanlı, bölme tipi |
| Transformör yapılandırması | Sıvı dolu yataklı |
| Transformör besleme tipi | Döngü besleme |
| Operasyon | İniş Hızlı İşlem |
| Aşama | Üç Aşama |
| Kapasite | 1MVA (1000 KVA) |
| Vektör grubu | DYN1 |
| Birincil Voltaj | 4160V |
| Birincil BIL | 60 KV |
| İkincil Voltaj | 480Y/277 |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | KNAN; Kendiliğinden Soğutulmuş |
| İmpedans | 5% 75. |
| Yük kırma anahtarı derecelendirme | 300 amp, 5 kV |
| Kabuk malzemesi | Alüminyum/Bakır |
| Verimlilik % | 99.20% |
| Yük Kaybı Yok (Watt) | +/- 1,300W |
| Tam yük kaybı (watta) %100 | +/- 8,500W |
Standart Özellikler
• 60 Hz işlev.
• 65°C ortalama sarma yüksekliği.
• Radial ve döngü besleme düzenlemeleri.
• Ölü ve canlı ön tip HV terminalleri.
• HV BIL 45 150 kV (Ölü Cephe) 200 kV (Canlı Cephe).
• LV BIL 30 60 kV.
• Düşük voltajlı kapının üç nokta kilitlenmesi.
• Yüksek voltajlı kapı, sadece sonra açılabilir
Düşük voltajlı kapı açılır.
• Sert çelik bölme.
• Transformör tankı kapağından tabanına kadar kaynaklanmıştır.
• Kalıcı bir isim plaka.
• Bir inçlik NPT boru kapağı dolgu düzenlemesi.
• ANSI tank zemin bantları.
• 1 inçlik drenaj valfi ve örnekleme cihazı.
• Otomatik basınç alçaltma valfi (35 SCFM).
• (2) tam kapasite musluklarının % 2,5'i üzerinde musluk değiştiricisi
ve nominalden aşağı.
• Transformörde bir 10x18 (veya 14x25) el deliği
Tank kapağı.
• Zeytinyağı yeşil renkte boyanmış (Munsell 7GY 3.29/1.5).
• Tasarlanmış, üretilmiş ve test edilmiş
En son ANSI standartlarıyla
Teknik çizimler
Spesifikasyon
| Üç fazlı bantlı transformatör | ||||
| İsimlendirilmiş Güç (KVA) | Yüksek voltaj (KV) | Düşük Voltaj (V) | Kayıp (W) | |
| Yüksüz kayıp (W) | Yüklü Kayıp (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ya da diğerleri |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
