| Menşe yeri: | ÇIN |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | S-3000/15 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $5000-$150000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Üç faz | Kapasite: | 3000KVA veya özel |
|---|---|---|---|
| Birincil Voltaj: | 34500GrdY | ikincil voltaj: | 208Y/120 |
| Soğutma Sınıfı: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> | Sıcaklık artışı: | 65°C |
| Vektör grubu: | YnYn | Sarma Malzemesi: | Bakır |
| Vurgulamak: | ANSI Standart Pad Montajlı Transformör,IEEE Elektrikli Yataklı Transformör,Yağa batırılmış transformatör 34500V |
||
ANSI IEEE Standartı 13200v ila 208V Loop Feed Yağı Daldırılmış Elektrik Yatayı Montajlı Transformör

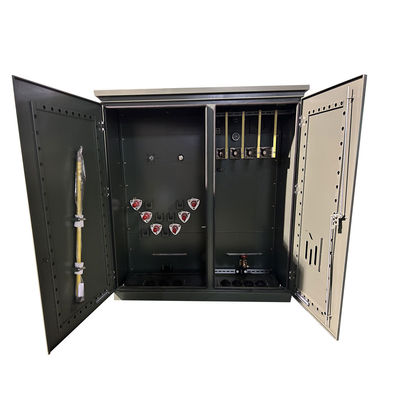

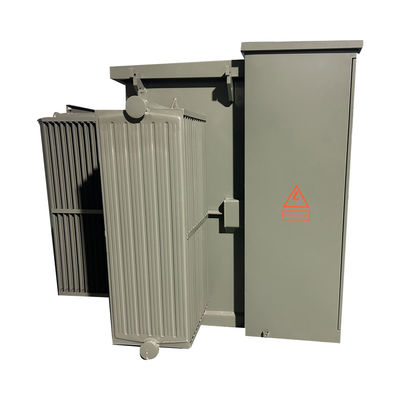

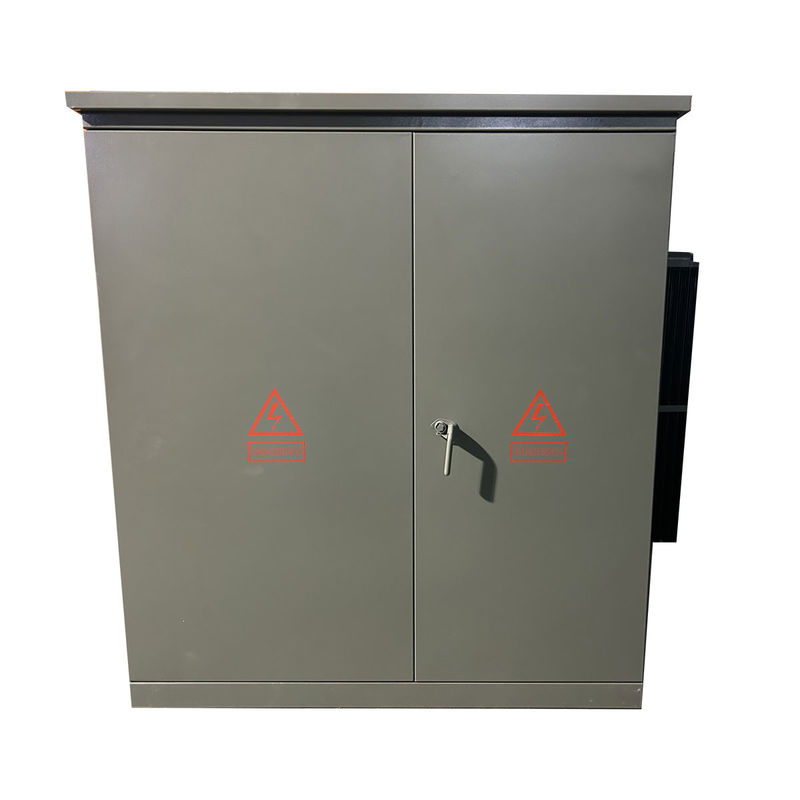

A padmount veya pad monteli transformatör, beton bir bant üzerine monte edilmiş kilitli çelik bir dolaba yerleştirilmiş bir elektrik güç dağıtım transformatörüdür.Tüm enerjili bağlantı noktaları güvenli bir topraklanmış metal koruma içine kapalı olduğundan, çitli bir çevre için yer bulunmayan yerlere bir bantlı transformatör monte edilebilir.
Ürün yapısı
1) Yapı kompakt ve makuldür ve hacmi küçüktür, bu da aynı kapasiteli Avrupa tarzı kutu değişikliğinin sadece üçte biri;
2) Tamamen mühürlü, tamamen yalıtımlı yapı, güvenlik bariyerlerinin kurulmasına gerek yoktur ve kişisel güvenlik için güvenilir bir garanti;
3) Kullanıcıların seçim yapabileceği çeşitli güç kaynağı şemaları vardır, bunlar terminal güç kaynağını benimseyebilir ve halka ağı veya çift güç kaynağını gerçekleştirebilir;
4)S11 yağlı güç transformatörü, düşük kayıp, düşük sıcaklık artışı ve güçlü aşırı yük kapasitesine sahiptir.
5)Koruş için çift sigortalar kullanılır (yakıt koruma sigortası + fişek sigortası).ve elektrikli sigorta, ürünün güvenli ve güvenilir çalışmasını sağlamak için akım ve sıcaklık ikili duyarlılık özelliklerine sahiptir.;
6) 200A kablo bağlantısı yük altında takılabilir ve açılabilir ve acil durumlarda yük anahtarı olarak çalıştırılabilir.
7) sargı, Dyn11 bağlantısını benimser ve demir çekirdeği, ürünün herhangi bir asimetrik yük altında çalışabilmesi ve nötr noktanın sürüklenmemesi için üç fazlı dört sütunlu bir yapı benimser.Voltaj sabit., güç kaynağı kalitesi yüksektir, dolap ısınır, gürültü düşüktür ve yıldırım koruma performansı iyidir;
8) Kabine korozyon karşıtı tasarım ve özel sprey boya tedavisi, güzel ve yenilikçi, çeşitli ortamlar için uygun ve şehri güzelleştirme etkisine ulaşır.
Ana veriler
| Transformör Tipi | Yatak tabanlı, bölme tipi |
| Transformör yapılandırması | Sıvı dolu yataklı |
| Transformör besleme tipi | Döngü besleme |
| Operasyon | İniş Hızlı İşlem |
| Aşama | Üç Aşama |
| Kapasite | 3MVA (3000 KVA) |
| Vektör grubu | - Evet. |
| Birincil Voltaj | 34500v |
| Birincil BIL | 150 KV |
| İkincil Voltaj | 13200Grdy |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | KNAN; Kendiliğinden Soğutulmuş |
| İmpedans | 5% 75. |
| Sıklık | 60Hz |
| Kabuk malzemesi | Bakır |
| Verimlilik % | 99.20% |
| Yük Kaybı Yok (Watt) | +/- 2,700W |
| Tam yük kaybı (watta) %100 | +/- 15,500W |
Normal kullanım için çevresel koşullar
Yükseklik: 1000 metreden fazla değil.
Çevre sıcaklığı: +40°C'den fazla değil, -25°C'den az değil, günlük ortalama sıcaklık farkı 35°C'den fazla değil, yıllık ortalama sıcaklık farkı 20°C'den fazla değil;
Rüzgar hızı 35m/s'yi geçmez.
Kurulum alanında patlama tehlikesi yoktur, kimyasal korozyon ve şiddetli titreşim yoktur;
Soğutma yöntemi: doğal hava soğutması (AN).
Teknik çizimler
Spesifikasyon
| Üç fazlı bantlı transformatör | ||||
| İsimlendirilmiş Güç (KVA) | Yüksek voltaj (KV) | Düşük Voltaj (V) | Kayıp (W) | |
| Yüksüz kayıp (W) | Yüklü Kayıp (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ya da diğerleri |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
