| Menşe yeri: | ÇIN |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | S-75/15 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $5000-$150000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Üç faz | Kapasite: | 75KVA veya özel |
|---|---|---|---|
| Birincil Voltaj: | 12470GrdY/7200V | ikincil voltaj: | 480Y/277 |
| Soğutma Sınıfı: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> | Yalıtım Derecesi: | E sınıfı yalıtım - 120°C, 248°F |
| çekirdek malzeme: | tahıl yönlendirilmiş çelik | Sarma Malzemesi: | Bakır/Alüminyum |
| Vurgulamak: | Pad Montajlı Elektrikli Transformör,75Kva Üç Fazlı Elektrik Transformörü,3 fazlı bantlı transformatör |
||

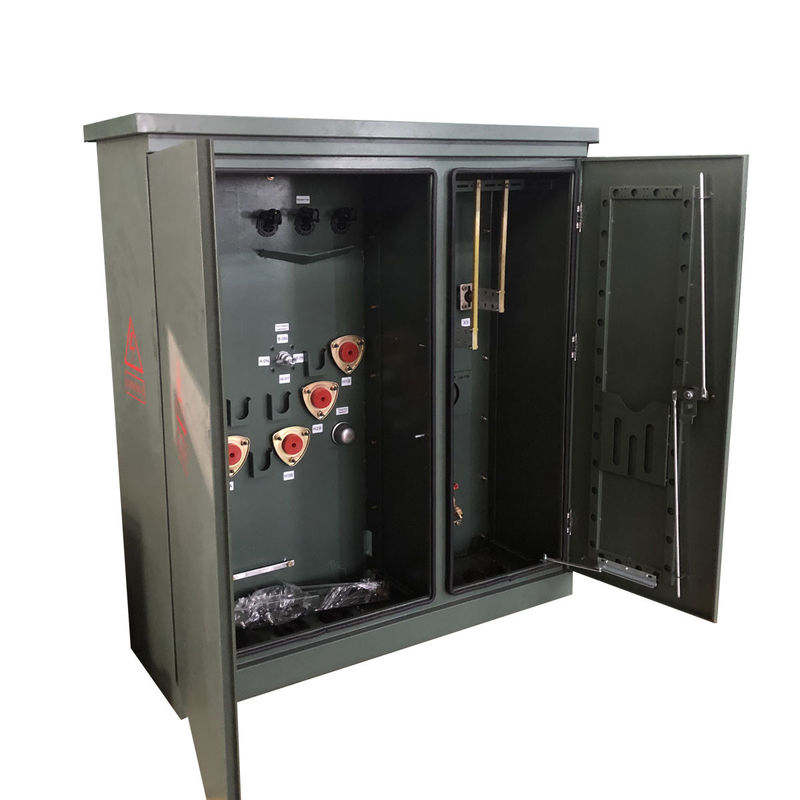

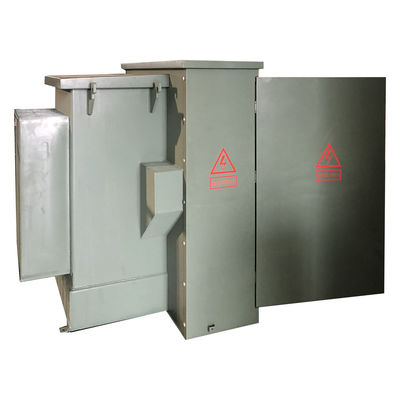

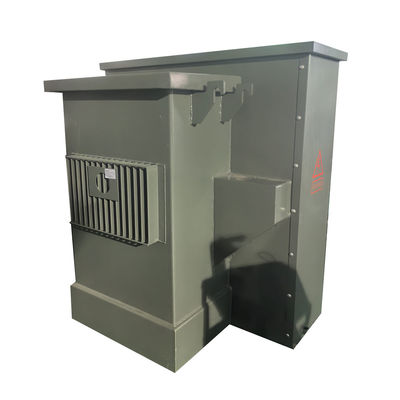

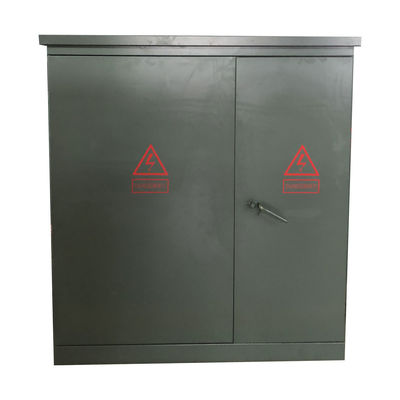

75Kva Üç fazlı bantlı elektrikli transformatör 12470V ila 480V
WINLEY, geçerli ANSI®/IEEE® standartlarını karşılayan sıvı dolu üç fazlı bantlı dağıtım transformatörlerinin tam bir hattını sunar.Kombine transformatör özellikle yük merkezi şehir şebekesi için geçerlidir, böylece tüketimi azaltabilir ve güç kaynağının kalitesini artırabilir. Dahası, bu ürün serisi ülke çapında topluluklarda yaygın olarak kullanılmaktadır.Halka açık yerler ve endüstriyel madencilik şirketi ve diğer dağıtım alanları.
Performans
1) Yapı kompakt ve makuldür ve hacmi küçüktür, bu da aynı kapasiteli Avrupa tarzı kutu değişikliğinin sadece üçte biri;
2) Tamamen mühürlü, tamamen yalıtımlı yapı, güvenlik bariyerlerinin kurulmasına gerek yoktur ve kişisel güvenlik için güvenilir bir garanti;
3) Kullanıcıların seçim yapabileceği çeşitli güç kaynağı şemaları vardır, bunlar terminal güç kaynağını benimseyebilir ve halka ağı veya çift güç kaynağını gerçekleştirebilir;
4)S11 yağlı güç transformatörü, düşük kayıp, düşük sıcaklık artışı ve güçlü aşırı yük kapasitesine sahiptir.
5)Koruş için çift sigortalar kullanılır (yakıt koruma sigortası + fişek sigortası).ve elektrikli sigorta, ürünün güvenli ve güvenilir çalışmasını sağlamak için akım ve sıcaklık ikili duyarlılık özelliklerine sahiptir.;
Ana veriler
| Transformör Tipi | Yatak tabanlı, bölme tipi |
| Transformör yapılandırması | Sıvı dolu yataklı |
| Transformör besleme tipi | Döngü besleme |
| Aşama | Üç Aşama |
| Kapasite | 75 KVA |
| Vektör grubu | - Evet. |
| Birincil Voltaj | 12470GrdY/7200 |
| İkincil Voltaj | 480Y/277 |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | KNAN; Kendiliğinden Soğutulmuş |
| Tıklama Değiştirici | 5 pozisyonluk Çarpma Değiştiricisi |
| Qty'ye dokunun | (2) FCAN Tapların Üstünde, (2) FCBN Tapların Altında |
| Dokun % | 2% 5 |
| Tap Değiştiricisi Değiştirme Derecesi | 200 amp, 15 kV |
| Impedans (Tipik) | 3.0% |
| Kabuk malzemesi | Alüminyum |
| Çevre sıcaklığı derecesi | 40°C |
| Ses seviyesi | 51 dBA |
| Boyutlar* | 61''-W x 43''-D x 69''-H |
| Toplam Ağırlık (doldurulmuş sıvı) | 2160 lb. |
| Reytingler | DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır |
| Verimlilik % | 99%10 |
| Yük Kaybı Yok (Watt) | +/- 190W |
| Tam yük kaybı (watta) %100 | +/- 950W |
Teknik çizimler
Spesifikasyon
| Üç fazlı bantlı transformatör | ||||
| İsimlendirilmiş Güç (KVA) | Yüksek voltaj (KV) | Düşük Voltaj (V) | Kayıp (W) | |
| Yüksüz kayıp (W) | Yüklü Kayıp (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ya da diğerleri |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
