Faz: | Üç faz | Kapasite: | 300KVA |
---|---|---|---|
Birincil Voltaj: | 13800V | İkincil Voltaj: | 208Y/120 |
Soğutma Sınıfı: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> | Vektör grubu: | Dyn1 |
Sıklık: | 50/60Hz | Kabuk malzemesi: | Bakır |
Vurgulamak: | 300Kva Üç Fazlı Transformör,Döngü besleme üç fazlı transformatör,13800v Padd Montajlı Transformör |

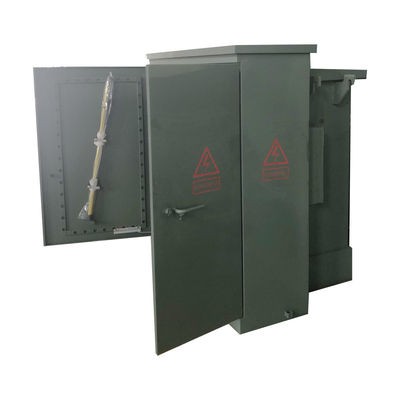

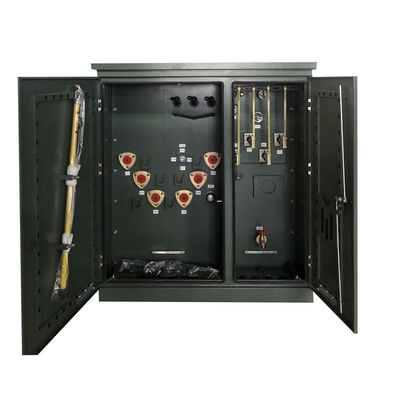

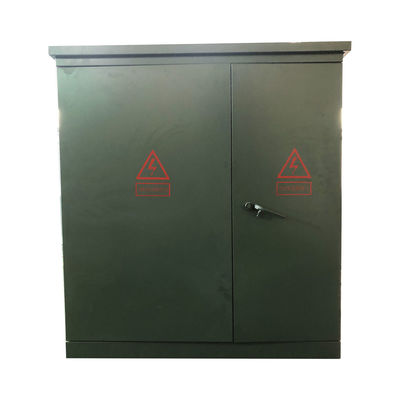

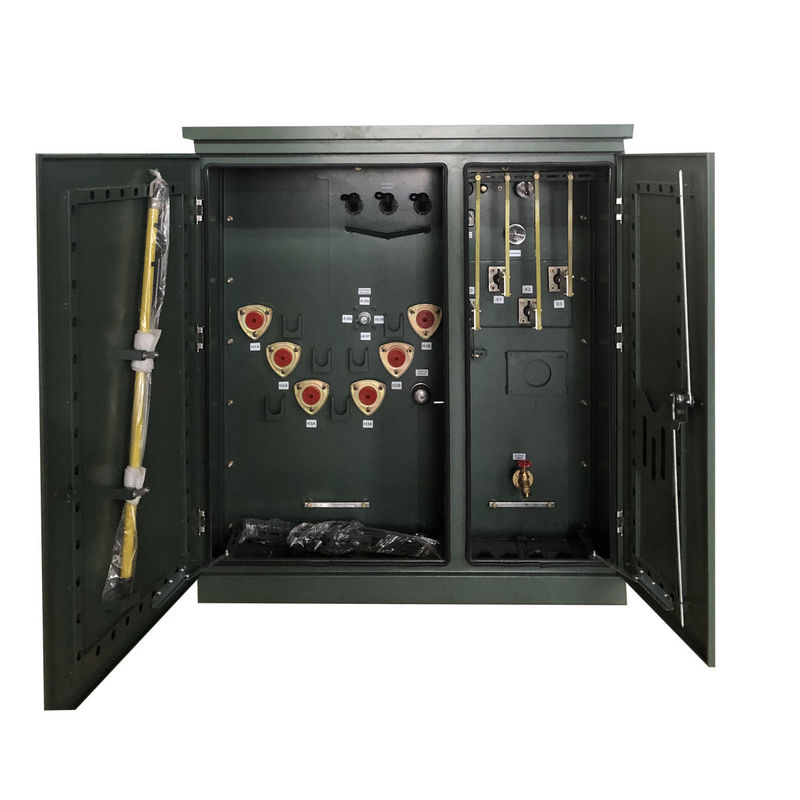

300Kva Üç fazlı bant monte edilmiş Transformör Loop besleme 13800V'den 208Y120V'ye
Padmount transformatör, genellikle kilitli bir metal dolaba yerleştirilen, küçük bir beton bant üzerine yerleştirilen, yere monte edilmiş bir hizmet dağıtım transformatörüdür.Genellikle yaklaşık 75 ila yaklaşık 5000 kVa arasında güç değerlerinde üretilir ve genellikle yerleşik sigortalar ve anahtarlar içerir.Tipik bir kabın, yağ veya benzeri maddelerle batırılmış bantlı transformatörün çekirdek/kolip bileşenini tutmak için bir tank içerir.ve yüksek ve düşük gerilimli kabloları kaplamak için yüksek ve düşük gerilimli kablo bölmelerine sahip bir kablo dolabıYataklı transformatörümüz CSA, ANSI C gibi endüstri standartlarına uygun olarak tasarlanmış ve test edilmiştir.57,DOE ve IEEE geçerli olduğu gibi.
Özellik
• 60 Hz işlev.
• 65°C ortalama sarma yüksekliği.
• Radial ve döngü besleme düzenlemeleri.

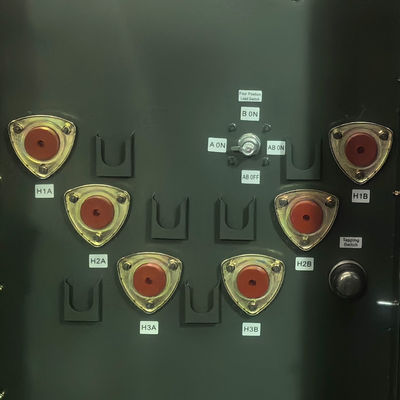

• Ölü ve canlı ön tip HV terminalleri.
• HV BIL 45 150 kV (Ölü Cephe) 200 kV (Canlı Cephe).
• LV BIL 30 60 kV.
• Düşük voltajlı kapının üç nokta kilitlenmesi.
• Yüksek voltajlı kapı, sadece sonra açılabilir
Düşük voltajlı kapı açılır.
• Sert çelik bölme.
• Transformör tankı kapağından tabanına kadar kaynaklanmıştır.
• Kalıcı bir isim plaka.
• Bir inçlik NPT boru kapağı dolgu düzenlemesi.
• ANSI tank zemin bantları.
• 1 inçlik drenaj valfi ve örnekleme cihazı.
• Otomatik basınç alçaltma valfi (35 SCFM).
• (2) tam kapasite musluklarının % 2,5'i üzerinde musluk değiştiricisi
ve nominalden aşağı.
• Transformörde bir 10x18 (veya 14x25) el deliği
Tank kapağı.
• Zeytinyağı yeşil renkte boyanmış (Munsell 7GY 3.29/1.5).
• Tasarlanmış, üretilmiş ve test edilmiş
En son ANSI standartlarıyla
Ana veriler
Transformör Tipi | Yatak tabanlı, bölme tipi |
Transformör besleme tipi | Döngü besleme |
Aşama | Üç Aşama |
Kapasite | 300 KVA |
Vektör grubu | DYN1 |
Birincil Voltaj | 13800V |
Birincil Fazor | Delta |
İkincil Voltaj | 208Y/120 |
Sıklık | 60 Hz |
Sıcaklık Artışı | 65°C |
İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
Soğutma sınıfı | KNAN; Kendiliğinden Soğutulmuş |
Tıklama Değiştirici | 5 pozisyonluk Çarpma Değiştiricisi |
İmpedans | 5% 75. |
Yük kırma anahtarı | 4 pozisyonlu yük kesme anahtarı |
Verimlilik Standartları | DOE 2016 Standartlarını, CSA Standartlarını karşılar ANSI/IEEE Standartlarını karşılar |
Kabuk malzemesi | Bakır |
Çevre sıcaklığı derecesi | 40°C |
Çevre çalışma sıcaklık aralığı | -40°C'den +40°C'ye (-50°F'den +104°F'ye) |
Ses seviyesi | 55 dBA |
Boyutlar* | 61 W x 54 D x 69 H |
Toplam Ağırlık (doldurulmuş sıvı) | 3,637 lb. |
Reytingler | DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır |
CSA verimliliği derecelendirmelerini karşılar/aşırır | |
Verimlilik % | 99.00% |
Toplam yük kaybı (watta) %100 | +/- 3500W |
Teknik çizimler
Spesifikasyon
Üç fazlı bantlı transformatör | ||||
İsimlendirilmiş Güç (KVA) | Yüksek voltaj (KV) | Düşük Voltaj (V) | Kayıp (W) | |
Yüksüz kayıp (W) | Yüklü Kayıp (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ya da diğerleri |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
