| Menşe yeri: | ÇIN |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | D-75/15 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $1000-$10000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Değerlendirilmiş kapasite: | 75KVA | Birincil Voltaj: | 12000V |
|---|---|---|---|
| ikincil voltaj: | 120/240V | Faz: | Tek aşama |
| Soğutma yöntemi: | <i>ONAN;</i> <b>ONAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> | Verimlilik: | %99.00 |
| Sarma Malzemesi: | Bakır | Sıcaklık artışı: | 65°C |
| Vurgulamak: | Tek fazlı bantlı transformatör,120V bantlı transformatör,Çifte sarmalama tabanlı transformatör |
||

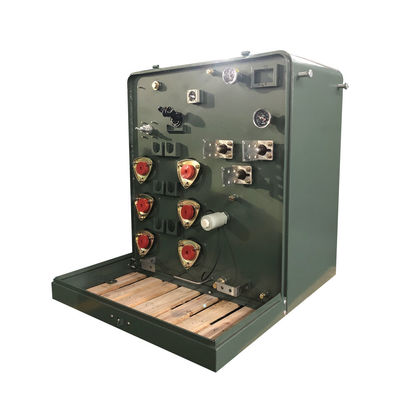

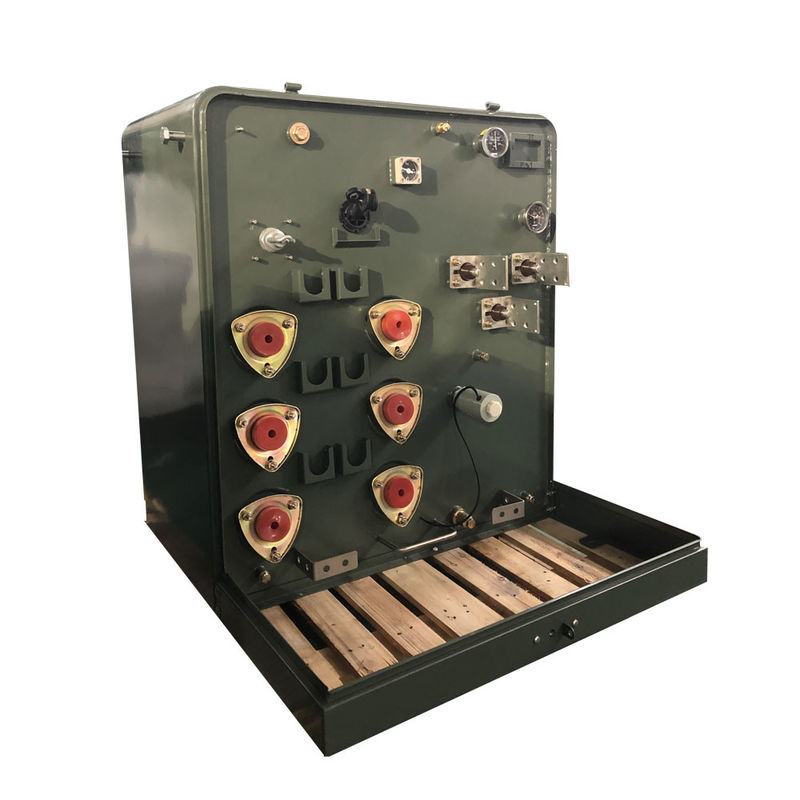

Özetleme
Tek fazlı bantlı transformatör, yağla batırılmış bir dağıtım transformatörüdür.Geleneksel transformatör, kutu tipi bir kabuk şeklinde tasarlanmıştır.Düşük gürültü, düşük kayıp, güvenlik ve güvenilirlik.Köy bölgelerinde, ticari merkezlerde, hastanelerde, parklarda, okullarda vb. yaygın olarak kullanılmaktadır.Tek fazlı bant monte edilmiş transformatörler kendiliğinden soğutulur,döngü veya radyal besleme olarak mevcuttur, ve ölü cephe, ANSI / CSA / IEEE standartlarını karşılar veya aşar.
Ürün Ayrıntıları
Ana veriler
| Transformör Tipi | Yataklı, bölmeli |
| Transformör besleme tipi | Döngü besleme |
| Aşama | Tek Fazlı |
| Kapasite | 75 KVA |
| Birincil Voltaj | 12000V |
| Birincil BIL | 95 KV |
| İkincil Voltaj | 120/240 (L-N-L) |
| İkincil Fazor | Çifte sarma tek fazlı |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | ONAN; Kendiliğinden Soğutulmuş |
| İmpedans | % 2 |
| Birincil Bağlantı Tipi | Ölü cephe |
| Yük kırma anahtarı derecelendirme | 200 amp, 15 kV |
| Sıvı (Yağ) Ağırlığı* | 595.24 lbs. |
| Kabuk malzemesi | Bakır |
| Çevre sıcaklığı derecesi | 40°C |
| Çevre çalışma sıcaklık aralığı | -40°C'den +40°C'ye (-50°F'den +104°F'ye) |
| Ses seviyesi | 51 dBA |
| Yükseklik (Yükseklik) | Deniz seviyesinden 3300ft (1000 metre) veya daha aşağı |
| Temel malzeme | Tahıl yönelimli çelik |
| Montaj | Yükleme |
| Boyutlar* | 51.4''-W x 45.67''-D x 41.53''-H |
| Kuru ağırlık (yağ olmadan) * | 617.28 lbs. |
| Reytingler | DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır |
| Verimlilik | 99.00% |
| Toplam yük kaybı (Watt) * | +/- 1092W |
Ürün teknik
| Tek fazlı bantlı transformatör Spesifikasyon | ||||||||
| Reyting | Yüksek voltaj ((kV) | Yük Kaybı Yok | Yük kaybı | Yükseklik | Derinlik | Genişliği | Yağ Ağırlığı ((kg) | Toplam Ağırlık ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ya da diğerleri |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Performans Karakteristiği
1) Kombine Transformör Alt İstasyonu, kabininin üst kısmı havalandırma kanalına sahip çelik levha sıkıştırma kaya yünü yapısı ile,Güneş radyasyonunu etkili bir şekilde azaltabilir ve ısı dağılımını sağlayabilir.
2) Tüm dolap kabuğunun yüzeyi, güçlü korozyon karşıtı yeteneğe sahip özel primer ve boya püskürtür.
3) İç kısım, yüksek voltajlı oda, transformatör oda ve düşük voltajlı oda olarak ayrılabilir.
4) Ayrıca sıcaklık aralığını sağlamak için sıcaklık kontrolü otomatik egzoz cihazı ile donatılmıştır.
5)Her bir birim kusursuz bir kontrol, şarjlı ekran ve aydınlatma sistemine sahiptir.
6)Aparat donanımları IP33 koruma gereksinimine uygun, makul bir tasarıma, yapıya ve teknolojiye sahiptir, iyi kaliteye ve kolay bakımlara sahiptir.
Ürün tasarımı
Aksesuarlar
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
