| Menşe yeri: | ÇIN |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | S-112/13.8 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $1000-$10000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Trafo tipi: | Direğe Monte | Faz: | Üç faz |
|---|---|---|---|
| Soğutma yöntemi: | <i>ONAN;</i> <b>ONAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> | Sıcaklık artışı: | 65°C |
| Birincil Voltaj: | 13800GrdY/7968 | ikincil voltaj: | 480Y/277 (LNL) |
| Sıklık: | 50/60Hz | Sarma Malzemesi: | Bakır |
| Vurgulamak: | Üç fazlı hava dağıtım transformatörü,13.8KV Havadaki Dağıtım Transformörü,Yağlı bir yüzey dağıtım transformatörü |
||

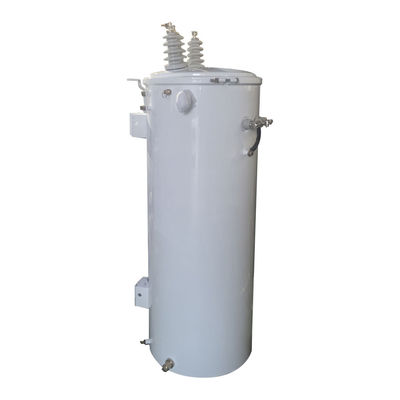

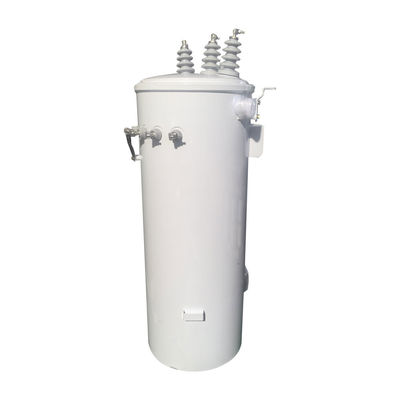

112.5Kva Üç fazlı direğe monte edilmiş hava dağıtım transformatörü yağı 13.8KV 15KVA 25KVA 50KVA 75KVA 20KV 13200V 7620V'den 240V'ye kadar batırılmış
WINLEY'nin Üç Fazlı direğe monte edilmiş yuvarlak tankı, üç fazlı güç gerektirdiği, ancak alanın sınırlı olduğu alanlarda hizmet için tasarlanmıştır.Üç tek fazlı transformatör bankasından daha düşük kurulum maliyetine sahip daha temiz görünümlü bir hizmet sunarÜçlü çekirdek / bobin, özellikle sık motor başlatmalarında elektrikli motor yüklerine hizmet vermek için seçenektir.
Standart Özellikler
Mevcut IEEE, NEMA standartlarını karşılıyor ya da aşıyor.
Triplex çekirdek / sarmal tasarımı.
Islak işlem yüksek voltajlı bantlar.
Kalıplı polimer düşük voltajlı kabuklar.
Bakır veya alüminyum bağlantısı için uygun teneke kaplama bronz terminaller.
İki tane tank yerleştirme hükümleri.
Yıldırım durdurucusu montajı.
1/2 ̊ drenaj fiş.
Otomatik basınç indirme cihazı.
Mineral yağ.
Hafif çelik tank ve bultlu kapak.
Lazerle kazınmış bir isim plağı.
Ana veriler
| Transformör Tipi | Uçak dağıtım transformatörü, geleneksel tip |
| Transformör yapılandırması | Sıvıyla Doldurulmuş direğe monte edilmiş |
| Transformör Kutupluk Tipi | İndirici |
| Aşama | Üç Aşama |
| Kapasite | 112.5 KVA |
| Birincil Voltaj | 13800GrdY/7968 |
| İkincil Voltaj | 480Y/277 (L-N-L) |
| İkincil gerilim sınıfı | 1.2 kV sınıfı |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | ONAN; Kendiliğinden Soğutulmuş |
| Tıklama Değiştirici | 5 pozisyonlu tuş değiştiricisi/ dış işletim kolu |
| Tıklatma Değiştiricisi Değiştirici Konumu | Tank gövdesinin ortası, montaj düzenlemelerinin solunda |
| İmpedans | 2.70-5% |
| Birincil Bağlantı Tipi | Canlı Çubuk |
| Birincil sonlandırma | Porselen Yüksek Voltajlı Kabuk |
| Verimlilik Standartları | DOE 2016 Standartlarını, ANSI/IEEE Standartlarını karşılar. |
| K-Faktör Değerlendirme (Harmonik Hafifletme) | K-1 (Standard) |
| Kabuk malzemesi | Bakır |
| Çevre sıcaklığı derecesi | 40°C |
| Ses seviyesi | 55 dBA |
| Temel malzeme | Tahıl yönelimli çelik |
| Tank malzemesi | Kaplı çelik |
| Boyutlar* | 30.71''-W x 31.89''-D x 47.24''-H |
| Toplam Ağırlık (doldurulmuş sıvı) | 968 lb |
| Reytingler | DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır |
| Verimlilik | 99%10 |
| Yük Kaybı Yok (Watt) | +/- 227W |
| Tam yük kaybı (Watt) | +/- 815W |
Özellikler
| KVA | Birincil aralık gerilimleri | ikincil gerilimler |
| 30 | 4160 Grdy/2400 ...ya da 24940Grdy/14400 |
208y/120 |
| 45 | 480y/277 | |
| 75 | 240 | |
| 112.5 | 480 | |
| 150 | 240△120'den fazla. |
Aksesuarlar
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
