| Menşe yeri: | Çin |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | S-2000/25 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $5000-$150000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Üç faz | Kapasite: | 2000KVA |
|---|---|---|---|
| Birincil Voltaj: | 24940V | ikincil voltaj: | 480Y/277 |
| Soğutma Sınıfı: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> | Sıcaklık artışı: | 65°C |
| Empedans (Tipik): | %5,75 Tipik | Sarma Malzemesi: | Bakır/Alüminyum |
| Vurgulamak: | 3R elektrikli yastığa monte edilmiş transformatör,480V elektrikli bantlı transformatör,2000kva yağlı dönüştürücü |
||

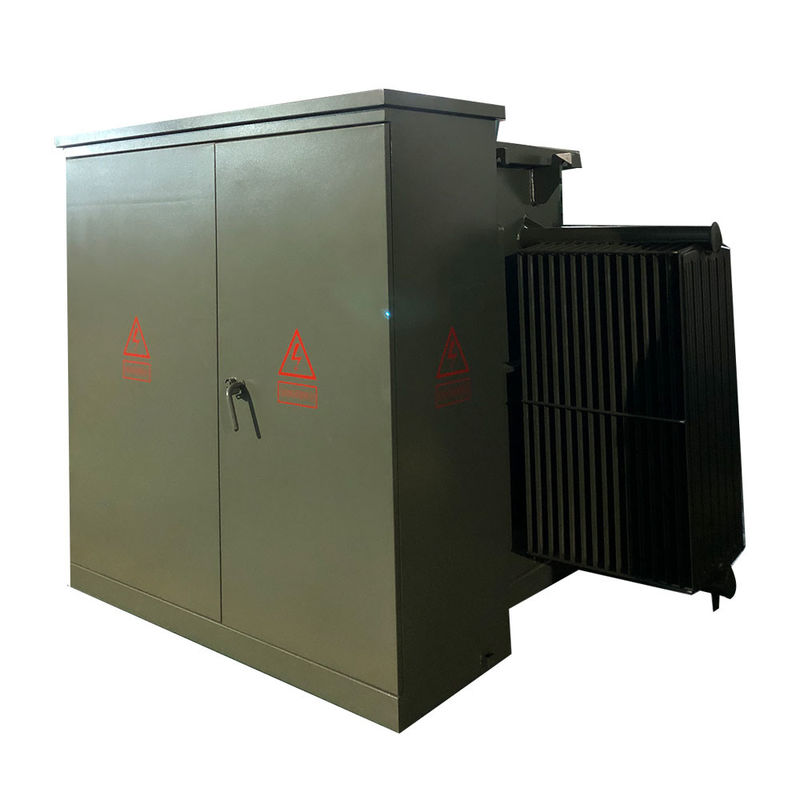

Üç fazlı 2000kva yağla batırılmış elektrikli bant 24940V'den 480V'ye kadar monte edilmiş

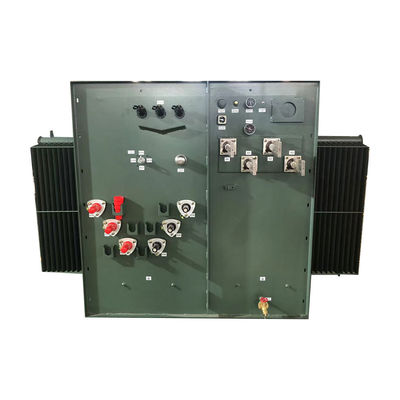

Yapı
Ürün özellikleri
1.Pentahead Bolt Giriş Montajı
2. Yüksek Yangın Noktası İzolasyon sıvısı
3.PCB olmayan yalıtım sıvısı
4.Tamper Proof Konut
5.Hinged ön bölme kapıları, Pad kilitlenebilir
6.NEMA 3R Kablolama Bölümü
7.Hot Stick dahil, HV Kapı Montajı
Ana veriler
| Transformör Tipi | Yatak tabanlı, bölme tipi |
| Transformör yapılandırması | Sıvı dolu yataklı |
| Transformör besleme tipi | Döngü besleme |
| Aşama | Üç Aşama |
| Kapasite | 2 MVA (2000 KVA) |
| Birincil Voltaj | 24940V |
| Birincil gerilim sınıfı | 25 kV sınıfı |
| Birincil Fazor | Delta |
| İkincil Voltaj | 480Y/277 |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | KNAN; Kendiliğinden Soğutulmuş |
| K-Faktör Değerlendirme (Harmonik Hafifletme) | K-1 (Standard) |
| Kabuk malzemesi | Alüminyum |
| Çevre sıcaklığı derecesi | 40°C |
| Çevre çalışma sıcaklık aralığı | -40°C'den +40°C'ye (-50°F'den +104°F'ye) |
| Yükseklik (Yükseklik) | Deniz seviyesinden 3300ft (1000 metre) |
| Temel malzeme | Tahıl yönelimli çelik |
| Tank malzemesi | Kaplı çelik |
| Kapalılık derecesi | NEMA 3R Hava Durumuna Karşı Kablo Kablosu, Kapalı Tank |
| Boyutlar* | 75''-W x 74''-D x 73''-H |
| Kuru ağırlık (yağ olmadan) * | 4566 lb. |
| Toplam Ağırlık (doldurulmuş sıvı) | 10567 lbs. |
| Reytingler | DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır |
| Özellikleri | Pentahead Bolt Giriş Montajı |
| Verimlilik % | 99.40% |
| Yük Kaybı Yok (Watt) | +/- 2,100W |
| Tam yük kaybı (watta) %100 | +/- 14,500W |
| Toplam yük kaybı (watta) %100 | +/- 16,600W |
Spesifikasyon
| Üç fazlı bantlı transformatör | ||||
| İsimlendirilmiş Güç (KVA) | Yüksek voltaj (KV) | Düşük Voltaj (V) | Kayıp (W) | |
| Yüksüz kayıp (W) | Yüklü Kayıp (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ya da diğerleri |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Teknik çizimler
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
