| Menşe yeri: | Çin |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | S-2500/35 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $5000-$150000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Üç faz | Kapasite: | 2500KVA |
|---|---|---|---|
| Birincil Voltaj: | 27600V veya Özelleştirilmiş | ikincil voltaj: | 600Y/347 Veya Özelleştirilmiş |
| Vektör grubu: | Dyn1 | Sıcaklık artışı: | 65°C |
| Empedans (Tipik): | %5,75 | Sarma Malzemesi: | Bakır |
| Vurgulamak: | 3 fazlı bantlı transformatör,27.6Kv 600V bantlı transformatör,2500Kva Pad Montajlı Transformör |
||

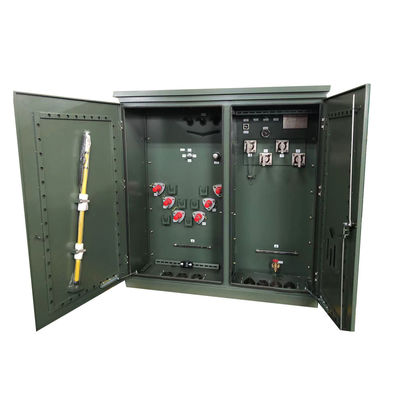

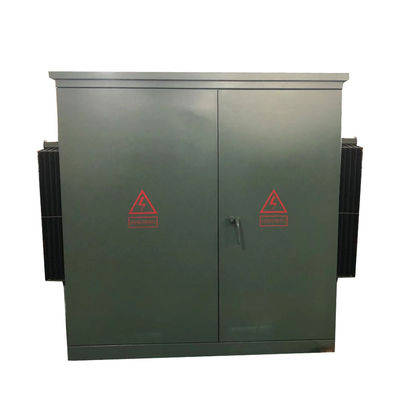

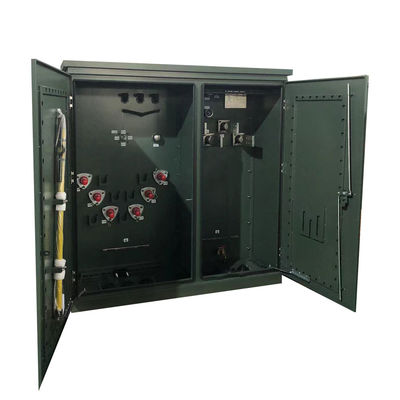

IEEE ANSI Sertifikası 3 Fazlı Pad Montajlı Transformör 12.47KV 13.8KV 35.4KV 440V 480V 400V 1200kva 1500kva Güç
WINLEY, ilgili ANSI®/IEEE® standartlarına uygun olan sıvı dolu Üç Fazlı Yataklı Dağıtım Transformörlerinin kapsamlı bir yelpazesi sunar.34'e kadar yüksek voltajı taşıyabilen.5 kV ve 5.000 kVA'ya kadar olan değerlendirmeler, bu transformatörler, güç alt istasyonları ve endüstriyel güç tüketimi de dahil olmak üzere yüksek voltaj ve önemli kapasite gerektiren uygulamalar için idealdir.
Yapı
Ana veriler
| Transformör Tipi | Yatak tabanlı, bölme tipi |
| Transformör besleme tipi | Döngü besleme |
| Aşama | Üç Aşama |
| Kapasite | 2.5 MVA (2500 KVA) |
| Vektör grubu | DYN1 |
| Birincil Voltaj | 27600V |
| Birincil Fazor | Delta |
| İkincil Voltaj | 600Y/347 |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | ONAN; Kendiliğinden Soğutulmuş |
| İmpedans | Hedef %5.75 |
| Verimlilik Standartları | DOE 2016 Standartlarını, CSA Standartlarını karşılar ANSI/IEEE Standartlarını karşılar |
| Kabuk malzemesi | Bakır |
| Çevre sıcaklığı derecesi | 40°C |
| Çevre çalışma sıcaklık aralığı | -40°C'den +40°C'ye (-50°F'den +104°F'ye) |
| Ses seviyesi | 62 dBA |
| Boyutlar* | 75''-W x 75''-D x 73''-H |
| Reytingler | DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır |
| Verimlilik % | 99.40% |
| Toplam yük kaybı (watta) %50 |
+/- 6,408W |
Spesifikasyon
| Üç fazlı bantlı transformatör | ||||
| İsimlendirilmiş Güç (KVA) | Yüksek voltaj (KV) | Düşük Voltaj (V) | Kayıp (W) | |
| Yüksüz kayıp (W) | Yüklü Kayıp (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ya da diğerleri |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Teknik çizimler
İsteğe bağlı aksesuarlar
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
