| Menşe yeri: | Çin |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | S-300/15 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $5000-$150000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Üç faz | Kapasite: | 300KVA |
|---|---|---|---|
| Birincil Voltaj: | 12470GrdY/7200V | İkincil Voltaj: | 480Y/277 |
| Soğutma Sınıfı: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> | Vektör grubu: | YnYn0 |
| Sıcaklık artışı: | 65°C | Yalıtım Derecesi: | E sınıfı yalıtım - 120°C, 248°F |
| Vurgulamak: | 300Kva Pad Montajlı Transformör,12470GrdY/7200V Pad Montajlı Transformör,Üç fazlı bantlı transformatör |
||

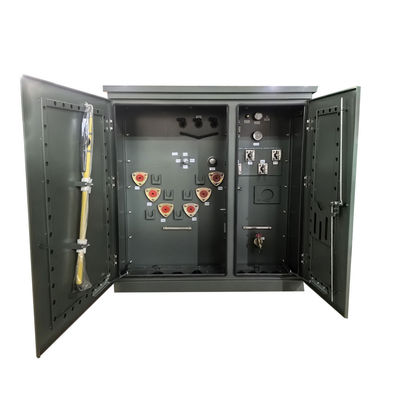

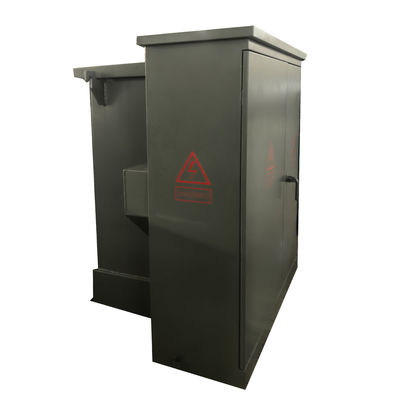

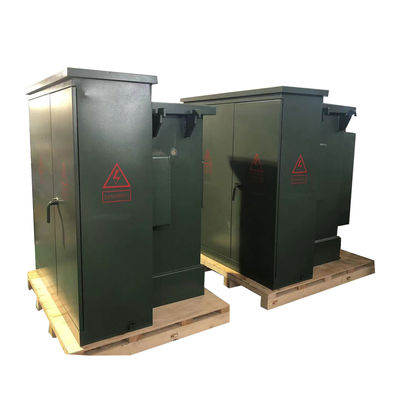

300Kva Üç fazlı bantlı Transformör Loop besleme 12470GrdY/7200 ila 480Y/277
Özetle
Üç fazlı bantlı transformatör, yük anahtarını ve sigortayu transformatörün yüksek voltajlı tarafına, transformatörün çekirdeğini ve sargılarını aynı yağ deposuna batırır.Gelişmiş yapının avantajlarına sahiptir., güvenilir performans, enerji tasarrufu ve tüketim azaltımı, esnek kullanım, güçlü uyarlanabilirlik ve ekonomik avantajlar.
Ürün yapısı
Açıklama
1) Yapı kompakt ve makuldür ve hacmi küçüktür, bu da aynı kapasiteli Avrupa tarzı kutu değişikliğinin sadece üçte biri;
2) Tamamen mühürlü, tamamen yalıtımlı yapı, güvenlik bariyerlerinin kurulmasına gerek yoktur ve kişisel güvenlik için güvenilir bir garanti;
3) Kullanıcıların seçim yapabileceği çeşitli güç kaynağı şemaları vardır, bunlar terminal güç kaynağını benimseyebilir ve halka ağı veya çift güç kaynağını gerçekleştirebilir;
4)S11 yağlı güç transformatörü, düşük kayıp, düşük sıcaklık artışı ve güçlü aşırı yük kapasitesine sahiptir.
5)Koruş için çift sigortalar kullanılır (yakıt koruma sigortası + fişek sigortası).ve elektrikli sigorta, ürünün güvenli ve güvenilir çalışmasını sağlamak için akım ve sıcaklık ikili duyarlılık özelliklerine sahiptir.;
6) 200A kablo bağlantısı yük altında takılabilir ve açılabilir ve acil durumlarda yük anahtarı olarak çalıştırılabilir.
7) sargı, Dyn11 bağlantısını benimser ve demir çekirdeği, ürünün herhangi bir asimetrik yük altında çalışabilmesi ve nötr noktanın sürüklenmemesi için üç fazlı dört sütunlu bir yapı benimser.Voltaj sabit., güç kaynağı kalitesi yüksektir, dolap ısınır, gürültü düşüktür ve yıldırım koruma performansı iyidir;
8) Kabine korozyon karşıtı tasarım ve özel sprey boya tedavisi, güzel ve yenilikçi, çeşitli ortamlar için uygun ve şehri güzelleştirme etkisine ulaşır.
Ana veriler
| Transformör yapılandırması | Sıvı dolu yataklı |
| Transformör besleme tipi | Döngü besleme |
| Operasyon | Aşağı basamaklı işlem (Yukarı basamaklı işlem için onaylanmamıştır) |
| Aşama | Üç Aşama |
| Kapasite | 300 KVA |
| Vektör grubu | - Evet. |
| Birincil Voltaj | 12470GrdY/7200 |
| Birincil gerilim sınıfı | 15 kV sınıfı |
| Birincil Fazor | Toprağa yapışmış Wye |
| Birincil BIL | 95 KV |
| İkincil Voltaj | 480Y/277 |
| İkincil gerilim sınıfı | 1.2 kV sınıfı |
| İkincil Fazor | Wye-N |
| İkincil BIL | 30 KV |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | KNAN; Kendiliğinden Soğutulmuş |
Teknik çizimler
Spesifikasyon
| Üç fazlı bantlı transformatör | ||||
| İsimlendirilmiş Güç (KVA) | Yüksek voltaj (KV) | Düşük Voltaj (V) | Kayıp (W) | |
| Yüksüz kayıp (W) | Yüklü Kayıp (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ya da diğerleri |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
