| Menşe yeri: | Çin |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | D-100/35 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $1000-$10000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Değerlendirilmiş kapasite: | 100KVA | Birincil Voltaj: | 34500GrdY/19920 |
|---|---|---|---|
| ikincil voltaj: | 240/120 (LNL) | Faz: | Tek aşama |
| Soğutma yöntemi: | ONAN/KNAN | Verimlilik: | %99.00 |
| Sıklık: | 60Hz | Sıcaklık artışı: | 65°C |
| Vurgulamak: | 34500V 240V'lik bantlı dağıtım transformatörleri,100kVA Pad yerleştirilmiş dağıtım transformatörleri,Radyal besleme tabanına monte edilmiş dağıtım transformatörleri |
||
ANSI tek fazlı bantlı transformatörler, açılmasının kolaylığı ve bağlantılara engellemeyen erişim için bir klem kabine ile donatılmıştır.Tasarımın çok yönlülüğü, çeşitli koruyucu ve anahtarlama yapılandırmalarına izin verir.

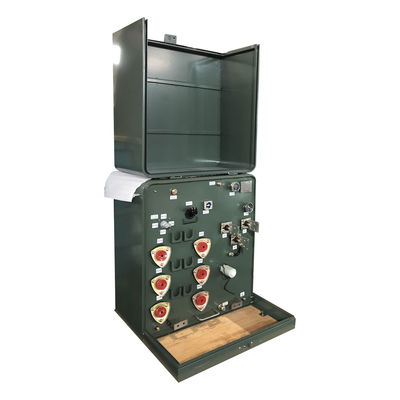

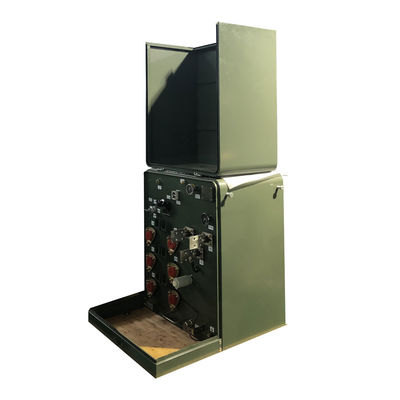

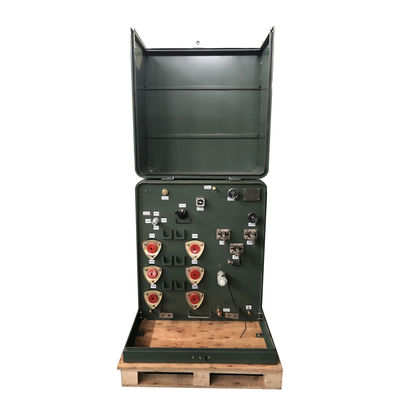

Fabrika ürün fotoğrafları

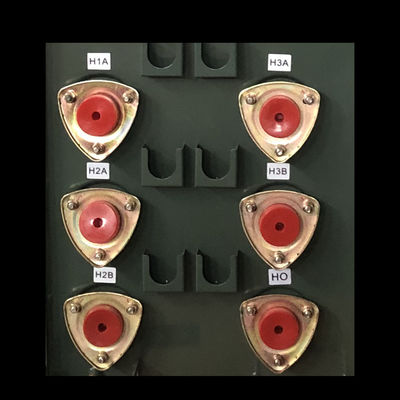

Ürün yapısı
Ana veriler
| Transformör Tipi | Yatak tabanlı, bölme tipi I & II |
| Transformör besleme tipi | Döngü besleme |
| Aşama | Tek Fazlı |
| Kapasite | 100 KVA |
| Vektör grubu | II6 |
| Birincil Voltaj | 34500GrdY/19920 |
| İkincil Voltaj | 240/120 |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | ONAN; Kendiliğinden Soğutulmuş |
| Birincil Fırlatma Anlaşması | ANSI Tip I Anlaşması |
| Yük kırma anahtarı derecelendirme | 200 amp, 35 kV, 10kArms |
| Verimlilik Standartları | DOE 2016 Standartlarını, CSA Standartlarını karşılar ANSI/IEEE Standartlarını karşılar |
| K-Faktör Değerlendirme (Harmonik Hafifletme) | K-1 (Standard) |
| Kabuk malzemesi | Bakır |
| Çevre sıcaklığı derecesi | 40°C |
| Çevre çalışma sıcaklık aralığı | -40°C'den +40°C'ye (-50°F'den +104°F'ye) |
| Ses seviyesi | 51 dBA |
| Bölme taban tel yolunun boyutları* | 36-L x 20-D |
| Bölme dolabı derinliği | 19-D |
| Boyutlar* | 36.5''-W x 42.5''-D x 36''-H |
| Kuru ağırlık (yağ olmadan) * | 749.56 lb |
| Toplam Ağırlık (doldurulmuş sıvı) | 2,024.36 lb |
| Verimlilik | 99.00% |
| Toplam yük kaybı (Watt) * | +/- 1,378W |
Ürün teknik
| Tek fazlı bantlı transformatör Spesifikasyon | ||||||||
| Reyting | Yüksek voltaj ((kV) | Yük Kaybı Yok | Yük kaybı | Yükseklik | Derinlik | Genişliği | Yağ Ağırlığı ((kg) | Toplam Ağırlık ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ya da diğerleri |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Ürün tasarımı
Aksesuarlar

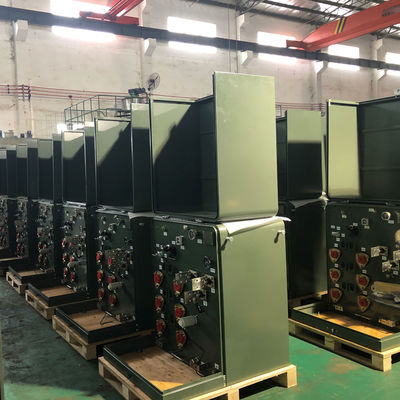

Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
